34
Spécicationsélectriques
Avant de placer le réfrigérateur à son emplacement nal, il est
important de s’assurer d’avoir le raccordement électrique approprié.
Méthode recommandée de liaison à la terre
Un circuit de 115V CA à 60Hz relié à la terre et protégé par un fusible
de 15A ou 20A est requis. On recommande que le réfrigérateur et les
accessoires approuvés soient alimentés par un circuit indépendant.
Utiliser une prise de courant dont l’alimentation ne peut pas être
interrompue par un interrupteur. Ne pas utiliser de rallonge.
Si le cordon d’alimentation est endommagé, il doit être remplacé par
le fabricant, son agent de service ou toute autre personne également
qualiée. Ne pas utiliser un cordon craquelé ou qui présente des
dommages d’abrasion sur la gaine, la che ou le connecteur.
REMARQUE: Avant de procéder à tout type d’installation, de
nettoyage ou de changement d’ampoule, tourner la commande
de refroidissement sur la position OFF (arrêt) comme illustré puis
déconnecter le réfrigérateur de la source d’alimentation. Une
fois l’opération terminée, reconnecter le réfrigérateur à la source
d’alimentation et remettre la commande de refroidissement sous
tension (ON). Voir la section «Utilisation des commandes».
Spécications de l’alimentation en eau
Une alimentation en eau froide avec une pression entre 30lb/po
2
et
120lb/po
2
(207kPa et 827kPa) est nécessaire pour faire fonctionner
le distributeur d’eau et la machine à glaçons. Pour toute question au
sujet de la pression de l’eau, faire appel à un plombier qualié agréé.
Alimentation en eau par osmose inverse
IMPORTANT: La pression de l’alimentation en eau entre le système
d’osmose inverse et le robinet d’arrivée d’eau du réfrigérateur doit
être entre 30lb/po
2
et 120lb/po² (207kPa à 827kPa).
Si un système de ltration de l’eau par osmose inverse est
raccordé à votre alimentation en eau froide, la pression de l’eau
au système doit être d’un minimum de 40lb/po² à 60lb/po²
(276kPa à 414kPa).
Si la pression d’eau au système de ltration par osmose inverse
est inférieure à 40 lb/po² à 60lb/po²(276kPa à 414kPa):
■ Vérier que le ltre à sédiment dans le système à osmose
inverse n’est pas obstrué. Remplacer le ltre si nécessaire.
■ Laisser le réservoir du système d’osmose inverse se remplir
après une utilisation intense. La capacité du réservoir est peut-
être trop faible pour répondre aux spécications du réfrigérateur.
■ Si le réfrigérateur comporte un ltre à eau, celui-ci peut
réduire la pression de l’eau lorsqu’il est utilisé avec un
système d’osmose inverse. Enlever le ltre à eau.
Consulter la section «Système de ltration d’eau».
Raccordement à la canalisation d’eau
Lire toutes les instructions avant de commencer.
IMPORTANT:
■ Brancher sur une alimentation en eau potable uniquement.
■ Toutes les installations doivent être conformes aux exigences
des codes locaux de plomberie.
■ Utiliser un tuyau en cuivre ou la canalisation d’alimentation de
Whirlpool (numéro de pièce8212547RP) et vérier qu’il n’y a
pas de fuites.
■ Installer seulement des tuyaux en cuivre là où les
températures resteront au-dessus du point de congélation.
OUTILS REQUIS:
Rassembler les outils et pièces nécessaires avant d’entreprendre
l’installation. Lire et observer les instructions fournies avec
chacun des outils de la liste ci-dessous.
■ Tournevis à tête plate
■ Clés ouvertes de 7/16 po et
1/2 po ou 2 clés à molette
■ Tourne-écrou de 1/4 po
■ Foret de 1/4 po
■ Perceuse sans l
REMARQUE: Votre marchand de réfrigérateurs propose une trousse
avec un robinet d’arrêt à étrier de 1/4po (6,35mm), un raccord et
un tube en cuivre. Avant d’en faire l’achat, s’assurer que le robinet
d’arrêt à étrier est conforme aux codes locaux de plomberie. Ne pas
employer de robinet d’arrêt à étrier de 3/16po (4,76mm) ou de type
à percer – ils réduisent le débit d’eau ets’obstruent plus facilement.
Raccordement à la canalisation d’eau
Style1
1. Débrancher le réfrigérateur ou déconnecter la source de
courant électrique.
2. Couper l’alimentation principale en eau. Ouvrir le robinet le
plus proche assez longtemps pour vider l’eau du tuyau.
3. Trouver une canalisation d’eau froide verticale de 1/2po à
1¹/4 po (1,25cm à 3,18cm) à proximité du réfrigérateur.
IMPORTANT:
■ Vérier qu’il s’agit d’une canalisation d’eau froide.
■ On peut aussi utiliser une canalisation horizontale; dans ce
cas, on devra percer sur la face supérieure du tuyau et non
pas au-dessous. Ceci permet de tenir la perceuse à l’écart de
l’eau et d’empêcher les sédiments qu’on trouve normalement
dans l’eau de s’accumuler dans le robinet d’arrêt.
4. Déterminer la longueur de la canalisation en cuivre à utiliser.
Mesurer la distance entre le raccord situé sur la partie inférieure
arrière gauche du réfrigérateur et la canalisation. Ajouter 7pi
(2,1m) pour permettre les opérations de nettoyage. Utiliser une
canalisation en cuivre de 1/4 po (6,35mm) (diamètre externe)
de diamètre extérieur. Veiller à ce que la canalisation en cuivre
soit coupée d’équerre aux deux extrémités.
5. À l’aide d’une perceuse sans l, percer un trou de 1/4 po
dans la canalisation d’eau froide sélectionnée.
AVERTISSEMENT
Risque de choc électrique
Brancher sur une prise à 3 alvéoles reliée à la terre.
Ne pas enlever la broche de liaison à la terre.
Ne pas utiliser un adaptateur.
Ne pas utiliser un câble de rallonge.
Le non-respect de ces instructions peut causer
un décès, un incendie ou un choc électrique.
Déplacement de votre réfrigérateur :
Votre réfrigérateur est lourd. Lors du déplacement de votre
réfrigérateur pour le nettoyage ou un entretien ou réparation,
veiller à recouvrir le plancher avec du carton ou un panneau
de fibres dures pour éviter qu'il ne subisse tout dommage.
Toujours tirer le réfrigérateur tout droit lors de son
déplacement. Ne pas incliner le réfrigérateur d’un côté ou de
l’autre ni le “faire marcher” en essayant de le déplacer car le
plancher pourrait être endommagé.

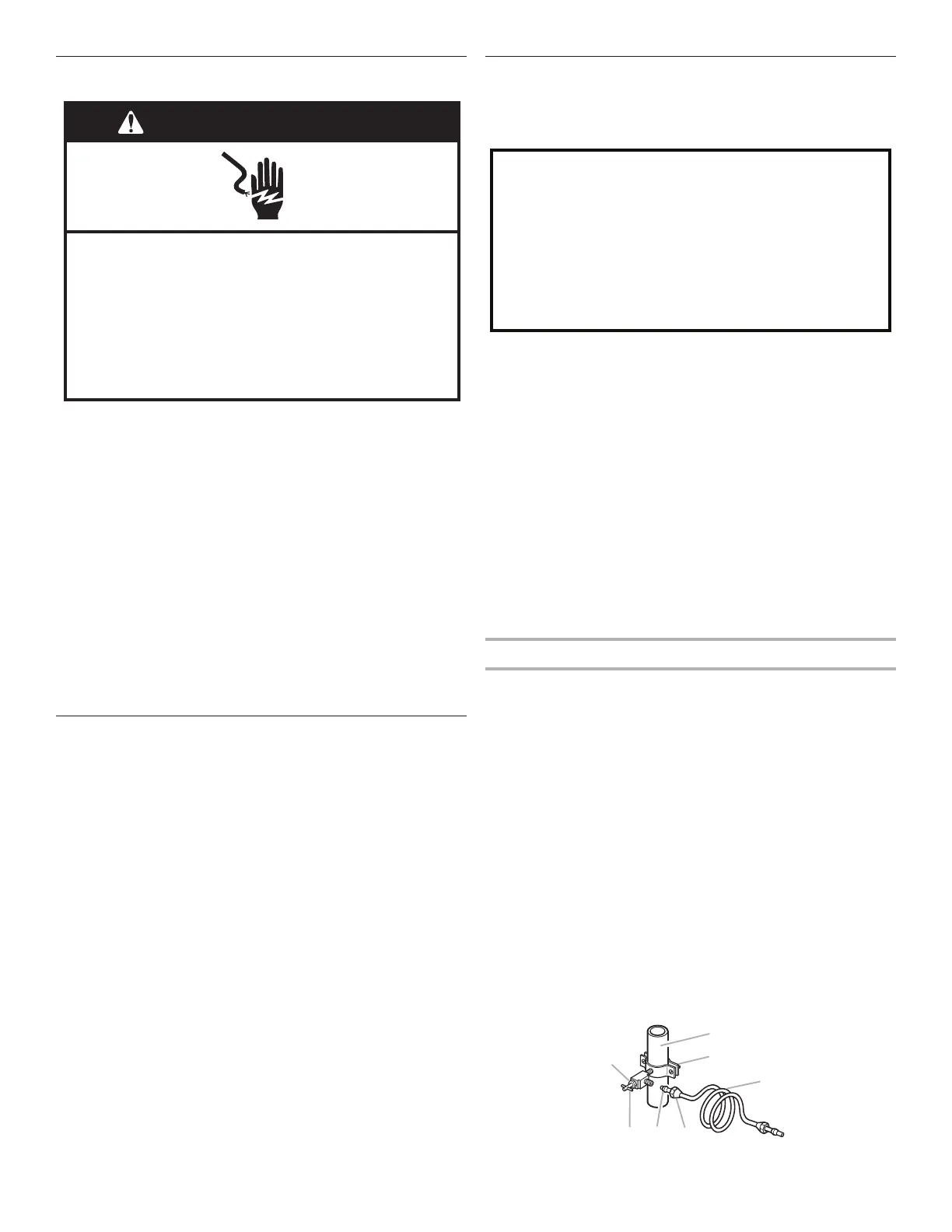

A
B
C
DFE
G
A. Canalisation d’eau froide
B. Bride de tuyau
C. Canalisation en cuivre
D. Écrou de compression
E. Bague de compression
F. Robinet d’arrêt
G. Écrou de serrage
