Préparez le mur
1. Préparez le mur dans une construction à ossature (y compris
en briques et en enduit).
En travaillant depuis l'intérieur de la pièce, trouvez le montant le
plus proche du centre de la zone d'installation.
2. Faites un trou de chaque côté du montant central..
3. Mesurez entre les bords intérieurs de chaque montant tous
les deux, comme indiqué ci-dessous
Mesurez et découpez une ouverture avec les dimensions
suivantes selon votre modèle
Largeur "X" = modèle intérieur plus deux fois l'épaisseur du
matériau d'ossature utilisé
Hauteur "Y" = hauteur intérieure du modèle plus deux fois l'
épaisseur du matériau d'ossature utilisé.
4. Construisez un cadre en bois avec les dimensions
intérieures de votre modèle indiquées ci-dessus (mesurez
deux fois).
La profondeur du cadre doit être la même que l'épaisseur
du mur. Comblez l'espace supplémentaire entre l'ouverture
et les montants avec des cales en bois, comme illustré ci-
dessous.
5. Clouez les cales aux montants. Elles doivent être
alignées avec le mur en placoplâtre
4. Secure the bottom rail to the wood frame with two 1/2
"
Préparez et Installez l'Armoire
1. Faites glisser le châssis de l'armoire. Reportez-vous aux
instructions de RETRAIT DU CHÂSSIS dans la section de
MONTAGE DE LA FENÊTRE
2. Placez l'armoire dans l'ouverture avec le rail inférieur reposant
fermement sur le panneau inférieur du cadre en bois.
3. Positionnez l'armoire de manière à ce qu'elle soit inclinée
correctement pour l'évacuation de l'eau, comme indiqué ci-
dessous..
Long Hex-head Screws and gaskets as shown below.

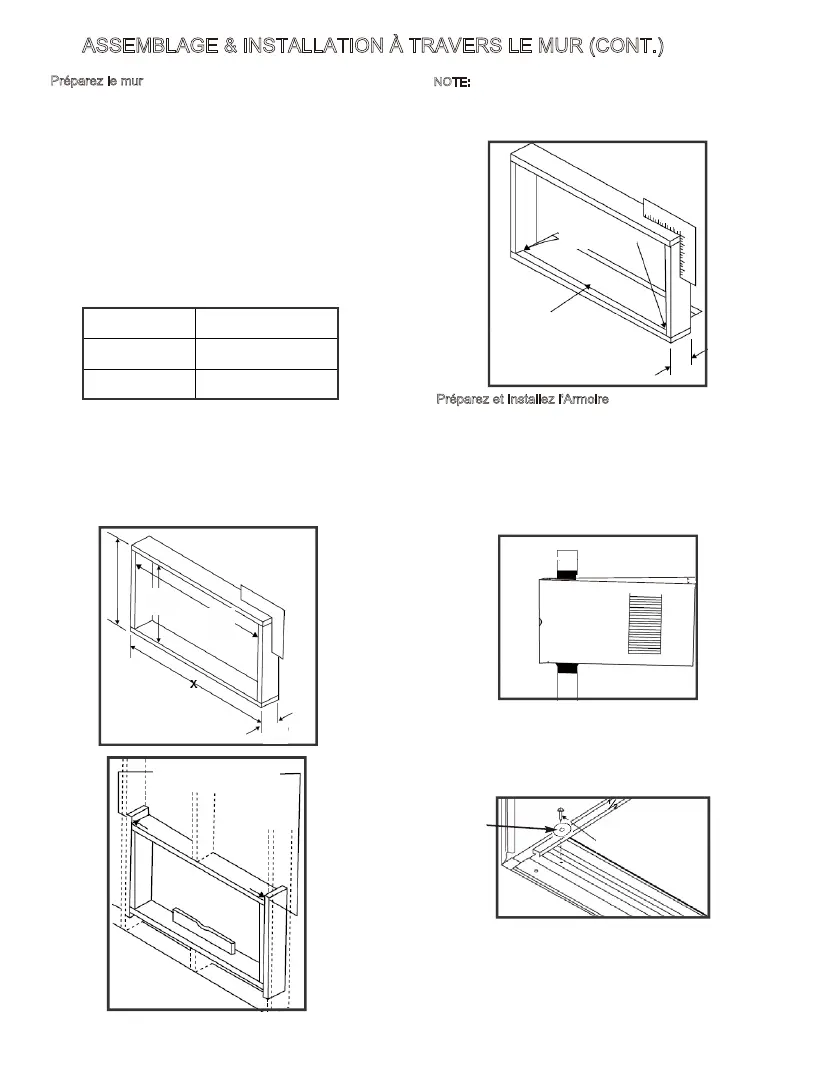

ASSEMBLAGE & INSTALLATION À TRAVERS LE MUR (CONT.)
15K/18K/22K/24K
17.13 inch (435mm)
25.59 inch (650mm)
CLAIRAGE EN
ALUMINIUM SUR
LE BAS DU CADRE
SUR 8-1/2”
CLOUEZ LES CALES AUX
MONTANTS
NIVEAU
NIVEAU
CALFEUTREZ SI
NÉCESSAIRE
Y
Hauteur du
cadre
intérieur
Largeur du
cadre intérieur
Jusqu'à
8-1/2"
Environ 3°
Vis à tête
hexagonale de
1/2" de longueur
Joints
d'étanchéité
12
NOTE: Si l'épaisseur du mur est de 8-1/2”ou plus, ajoutez un éclai
rage en aluminium sur le bas de l'ouverture du cadre pour vous as
surer que l'eau ne puisse pas entrer dans l'espace entre le mur int
érieur et extérieur..
Modèl
Hauteur du Cadre
Intérieur
Largeur du
Cadre Intérieur
