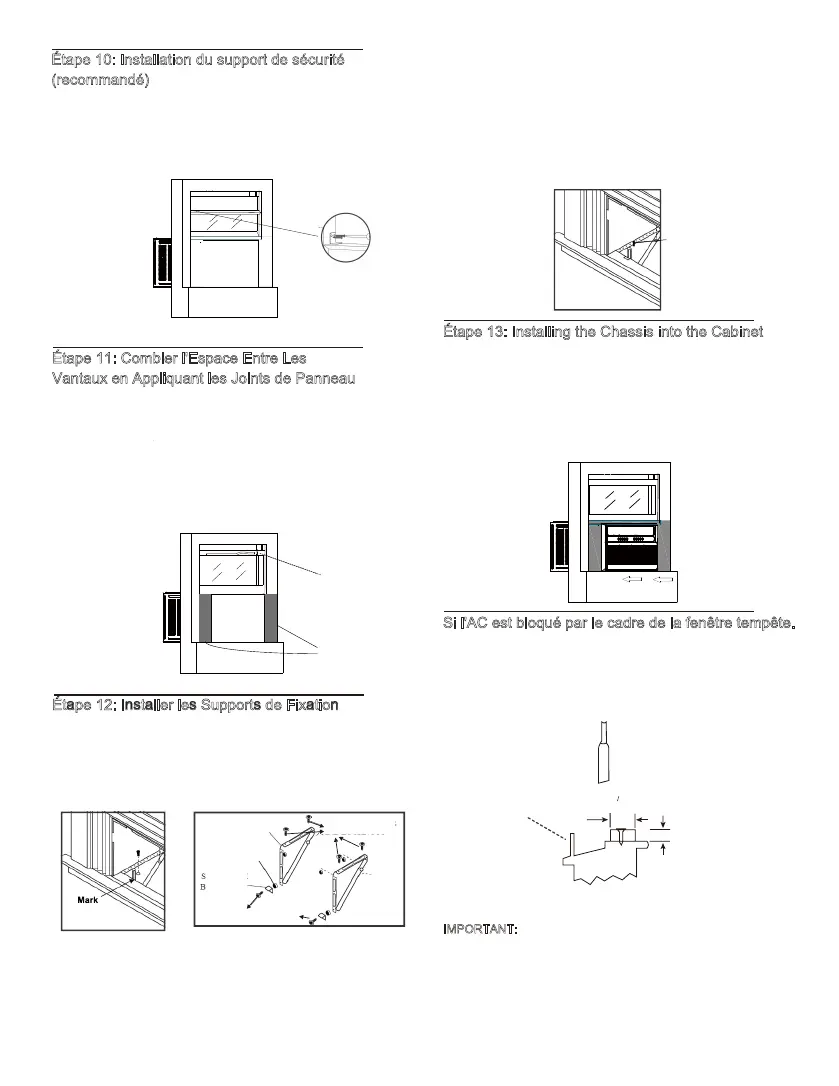

Étape 10: Installation du support de sécurité
(
recommandé)
Étape 11: Combler l'Espace Entre Les
V
antaux en Appliquant les Joints de Panneau
Étape 12: Installer les Supports de Fixation
Étape 13: Installing the Chassis into the Cabinet
Pour des raisons de sécurité, il est recommandé de fixer le
support de sécurité sur le dessus de la fenêtre à l'aide de deux
vis de 1/2" pour empêcher l'ouverture de la fenêtre de l'extérieur.
Cependant, le support de sécurité peut être retiré pour vous
Si l'AC est bloqué par le cadre de la fenêtre tempête.
permettre d'ouvrir la fenêtre lorsque vous le souhaitez.
2. Assemblez les supports d'angle du seuil aux supports de
fixation à la position marquée comme indiqué ci-dessus. Serrez à
la main, mais pas complètement pour d'éventuels ajustements
nécessaires ultérieurement pendant l'installation.
3. Installez les supports de fixation (avec les supports d'angle du
seuil attachés) au bas de l'armoire comme indiqué ci-dessous.
1. Maintenez chaque support de fixation contre le rebord
extérieur de la fenêtre. Serrez chaque support au bas de l'
armoire comme indiqué ci-dessous. Marquez les supports au
niveau supérieur du rebord de la fenêtre, puis retirez-les.
4. Serrez fermement les 6 boulons.
Ajoutez du bois comme indiqué. Retirez le cadre de la fenêtre
tempête ou l'obstruction avant d'installer le climatiseur de fenêtre. Si
le cadre de la fenêtre tempête doit rester, assurez-vous que les
trous de drainage ou les fentes ne sont pas calfeutrés ou peints. L'
eau de pluie accumulée ou la condensation doivent pouvoir s'
écouler.
Joint en mousse
non adhésive
Joints de panneau *2
SASH
1-1
À L'INTERIEUR
2" min
(38mm)
Cadre de fenêtre
tempête ou autre
obstruction
Épaisseur de planche selon les
besoins, pour une pente
appropriée vers l'arrière, le long de
tout le rebord.
À l'EXTERIEUR
10
Découpez le joint en mousse non adhésif à la longueur
appropriée et insérez-le entre les vantaux de la fenêtre.
Lorsque la fenêtre est ouverte, assurez-vous que toutes les vis
sont bien serrées, de l'unité de climatisation au cadre de la
fenêtre. Mesurez la longueur étendue par les panneaux latéraux
, découpez les joints de panneau à la longueur appropriée,
retirez les pellicules protectrices et appliquez-les sur les
I
MPORTANT: Lors de l'ouverture de la fenêtre, assurez-vous
que les vis fixes sont correctement fixées en place sans aucun
objet affectant leur attachement aux supports latéraux et au
cadre de fenêtre associé pour éviter que l'unité ne devienne
instable et ne tombe.
panneaux des deux côtés.
1. Utilisez deux personnes ou plus pour soulever le climatiseur et le
glisser doucement dans l'armoire.
IMPORTANT: Ne pas appuyer sur les commandes ou les
serpentins à ailettes.
2. Assurez-vous que le châssis est fermement en place à l'arrière
de l'armoire.
3.Insérez toutes les vis retirées lors de l'installation de la fenêtre
(Étape 3, 3C) et réattachez le panneau avant, le filtre à air et la
grille.
Boulon à tête plate
de 1/2" de long et
écrou de blocage
Fixez avec des clous ou des vis.
Boulon à tête plate
de 1/2 pouce de long
et écrou de blocage
Droite
Équerre d'
angle de
rebord
Boulon à tête plate de 5/8
pouce de long
Gaugh
Contre-écrou
