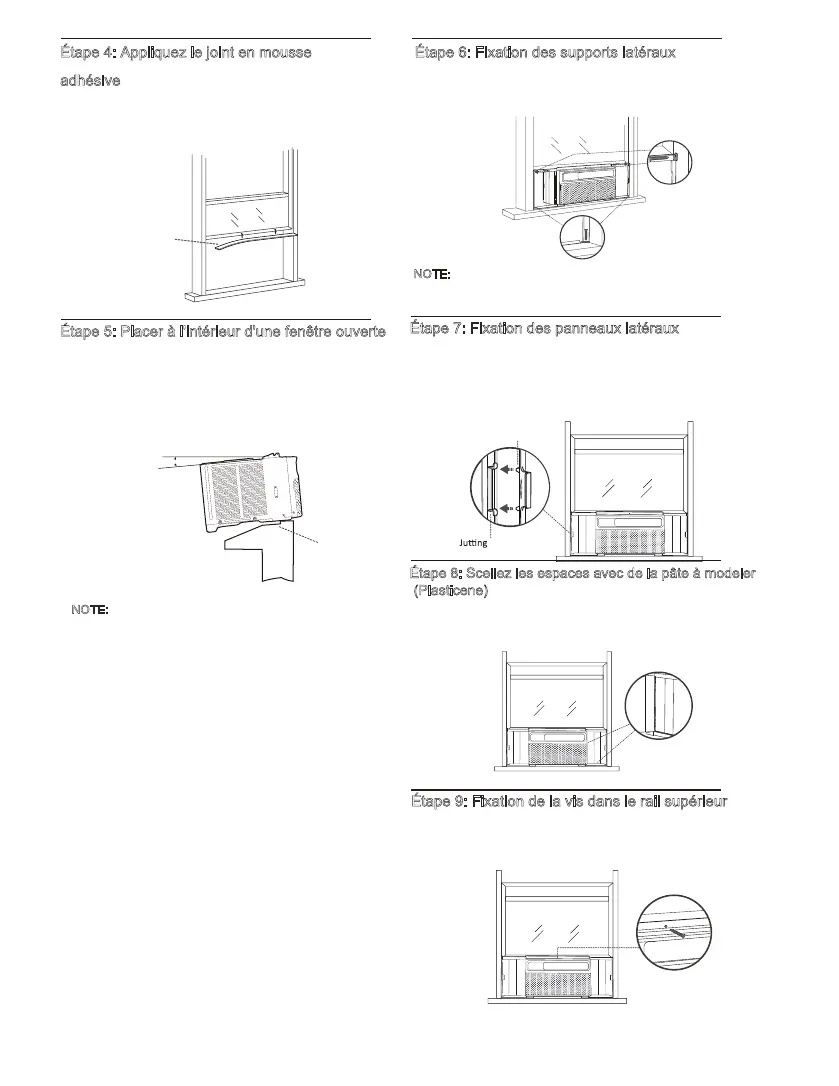

Étape 6: Fixation des supports latéraux
Étendez les supports latéraux des deux côtés du climatiseur
sur les cadres de fenêtre gauche et droit et fixez-les en
installant quatre vis de 3/4" comme indiqué.
Étape 5: Placer à l'intérieur d'une fenêtre ouverte
En utilisant une équipe de levage, soulevez doucement le
climatiseur et placez-le sur le rebord de la fenêtre. Ensuite,
fermez la fenêtre en vous assurant que le climatiseur est
centré et que le rail inférieur est bien aligné avec le rebord
Étape 4: Appliquez le joint en mousse
a
dhésive Mesurez la longueur du cadre de fenêtre
supérieur, découpez le joint en mousse adhésive à la
longueur appropriée, et appliquez comme indiqué ci-
dessous.
de la fenêtre.
N
OTE: Le climatiseur doit être incliné d'environ 3° pour
permettre un meilleur drainage de la condensation et de l'
eau de pluie. À l'aide d'un niveau, mesurez environ 1/3 de
bulle pour obtenir la pente correcte.
Joint en mousse
adhésive
À l'extérieur À l'intérieur
Barre Inférieure
Environ 3°
Étape 8: Scellez les espaces avec de la pâte à modeler
(Plasticene)
Remplissez les crevasses entre les supports latéraux et les
panneaux avec la plasticine incluse.
Fixez la vis de 1/2" dans le rail supérieur du climatiseur au
cadre de la fenêtre.
Étape 9: Fixation de la vis dans le rail supérieur
8
NOTE: Fixez d'abord les vis supérieures, puis les vis
inférieures. Lorsque vous ouvrez la fenêtre, assurez-vous
que toutes les vis sont bien serrées.
Étape 7: Fixation des panneaux latéraux
Tirez les panneaux latéraux vers l'intérieur pour les aligner avec les
supports, puis fixez-les sur les côtés en enclenchant les points
saillants sur les broches de verrouillage. Les panneaux latéraux
doivent être verrouillés par une vis à tête hexagonale longue de 1/4".
Goupille de verrouillage
Points
3/4" Vis*4
Top Rail
1/2" vis*1
