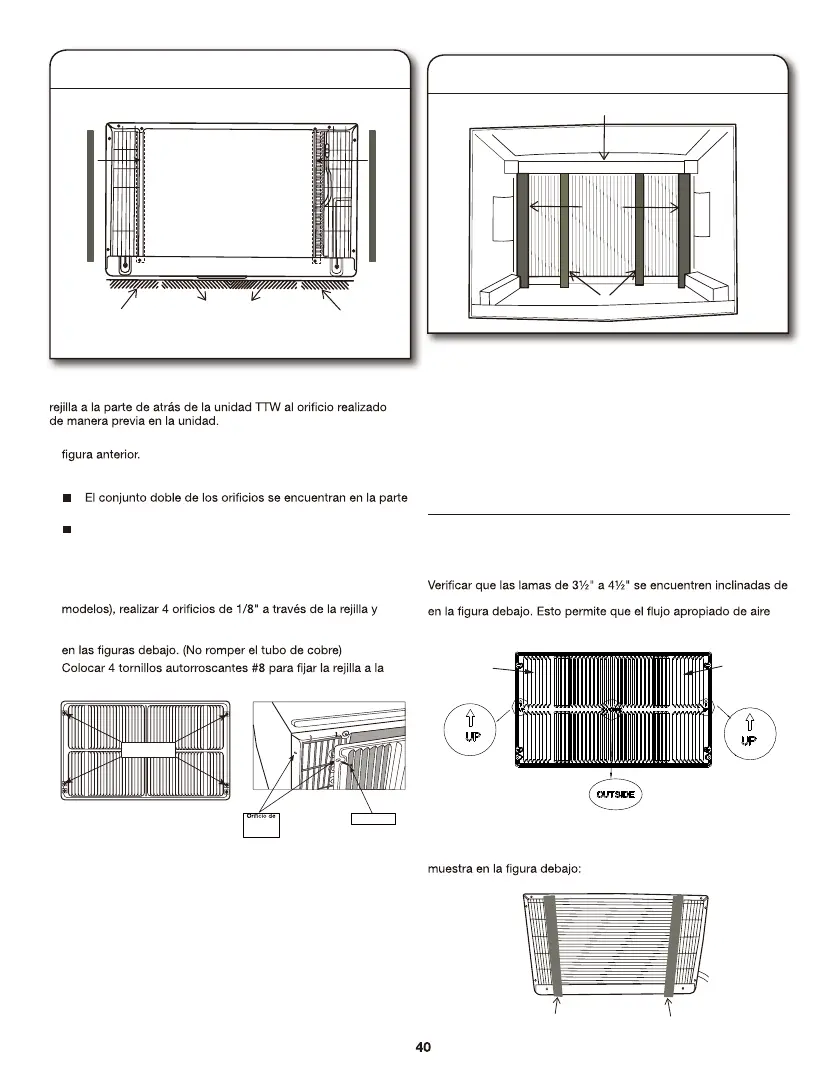

5. INSTALACIÓN DE LA JUNTA
1. Instalar la junta de 1" x 3/8" x 25" de largo en el centro en la
parte superior del manguito. Quitar el papel de atrás y hacer
presión en la posición.
2. Instalar las juntas de 1" x 3/8" x 14" de largo en el lado
derecho e izquierdo del manguito.
3. Cortar cada una de las juntas de 1" x 3/8" x 25" de largo a 14"
de largo y acoplar a las secciones verticales de la rejilla.
4. Instalar un bloque centrado de 1/2" x 3½" x 1½" en cada lado
de la pared. Colocar en el centro del lado de la pared con el
extremo cerrado de cara a la abertura.
5. Deslizar la unidad suavemente dentro del manguito.
Rejilla de alimentación dual
En los casos en los que el manguito existente sea para una rejilla
de entrada dual, la rejilla existente se puede dejar en el lugar.
los lados izquierdos y derechos hacia el centro, como se muestra
ingrese del exterior a la unidad.
Del paquete de instalación, utilizar dos juntas de 1" x 3/4" x 14"
a lo largo de la brida de metal plana del condensador, como se
sello
sello
En los casos en los que la rejilla de entrada dual no se puede
montar directamente al manguito es conveniente acoplar la
1. Acoplar las 2 juntas (1" x 3/8" x 14"), como se muestra en la
2. Colocar la rejilla sobre la parte trasera de la unidad para
asegurar que:
inferior.
Las aletas de entrada de cada lado se dirigen fuera de la
unidad.
3. Alinear la parte superior de la rejilla con la parte superior de la
unidad. El alerón de cada lado es igual.
4. Si la unidad no fue perforada de manera previa (algunos
dentro de la brida lateral de la unidad aproximadamente de
1½" a 2" desde el parte superior e inferior, como se muestra
5.
unidad.
6. Insertar la unidad en el manguito.
Ubicación de
tornillos de rejilla
sello
sello
4. Montaje directo de la unidad
# 8 Tornillos
rejilla y
brida de 1/8
3½" a la
izquierda
4½" a la
derecha
