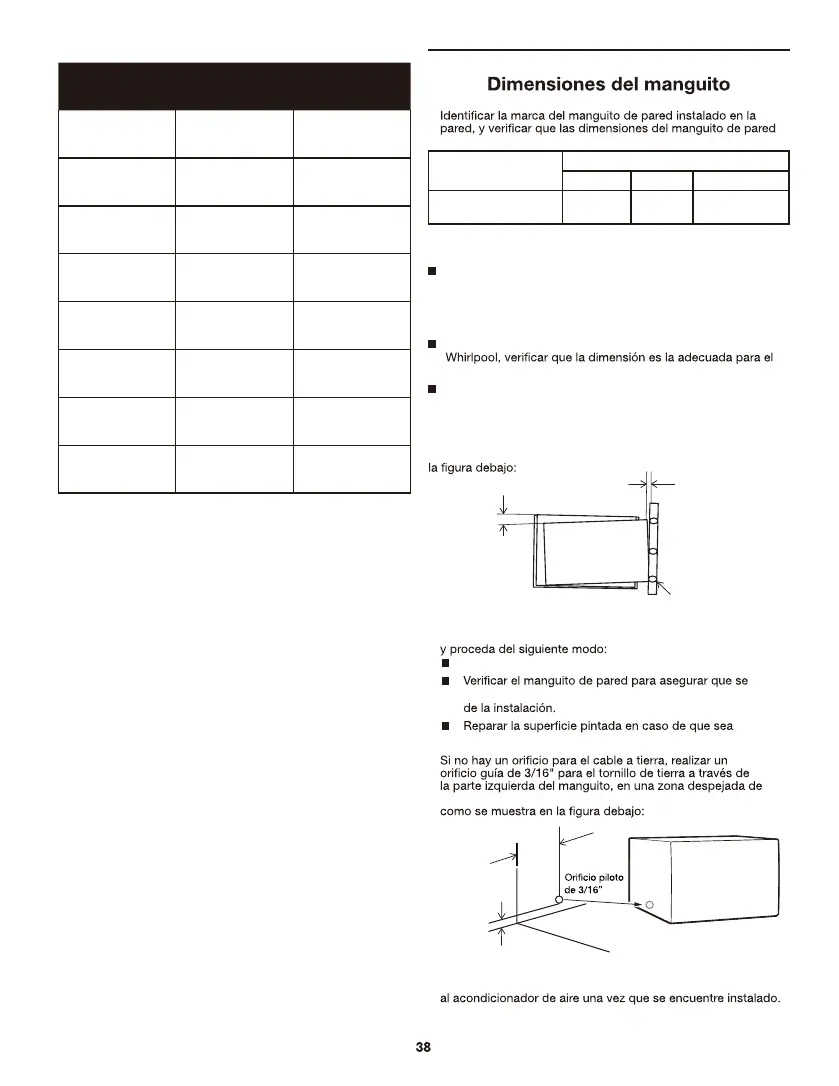

Pared universal—
1.
coinciden con la tabla debajo:
Tipo
Dimensiones del manguito de pared
Altura Ancho Profundidad
Dimensión estándar 15¾" 26" 16¾"
NOTA:
Todas las fundas de pared para la instalación de nuevos
aires acondicionados deben estar en buenas condiciones
estructurales y tener una rejilla trasera rmemente conectada
a la manga o una brida trasera para su uso como parada de
aire acondicionado.
Si se instaló un manguito de pared de una marca diferente a
producto.
El manguito de pared se debe instalar y sujetar a la pared con
los tornillos. Asegúrese de que habrá un ángulo de inclinación
de 3 hacia atrás.
IMPORTANTE: Cuando se completó la instalación, la unidad de
reposición debe estar inclinada hacia atrás como se muestra en
2. Quitar el acondicionador de aire viejo del manguito de pared
Limpiar el interior (No alterar las juntas).
encuentra ajustado de manera segura a la pared antes
necesario.
3.
aproximadamente 3 pulgadas máx. desde el borde frontal
4. Tirar del extremo suelto del cable a tierra por la parte frontal
del manguito y doblarlo fuera de la abertura. Este se sujetará
Parte trasera
Pasamuros
Nivel
1/4” a 5/16”
Parte Frontal
DIMENSIONES PIEZA CANTIDAD
1" x 3/4" x 14" Junta de esponja 2
1" x 3/8" x 14" Junta de esponja 2
1" x 3/8" x 25" Junta de esponja 3
1" x 1½" x 25" Junta de esponja 3
1" x 1½" x 14" Junta de esponja 2
1" x 1½" x 84" Junta de esponja 1
3¾" x 1½" x 4" Junta de algodón 4
3/4" x 1½" x 17" Junta de algodón 2
3°
Manguito
Pasamuros a la
unidad a tierra.
Máximo
Lado delantero
Manga de pared
3"
1"
