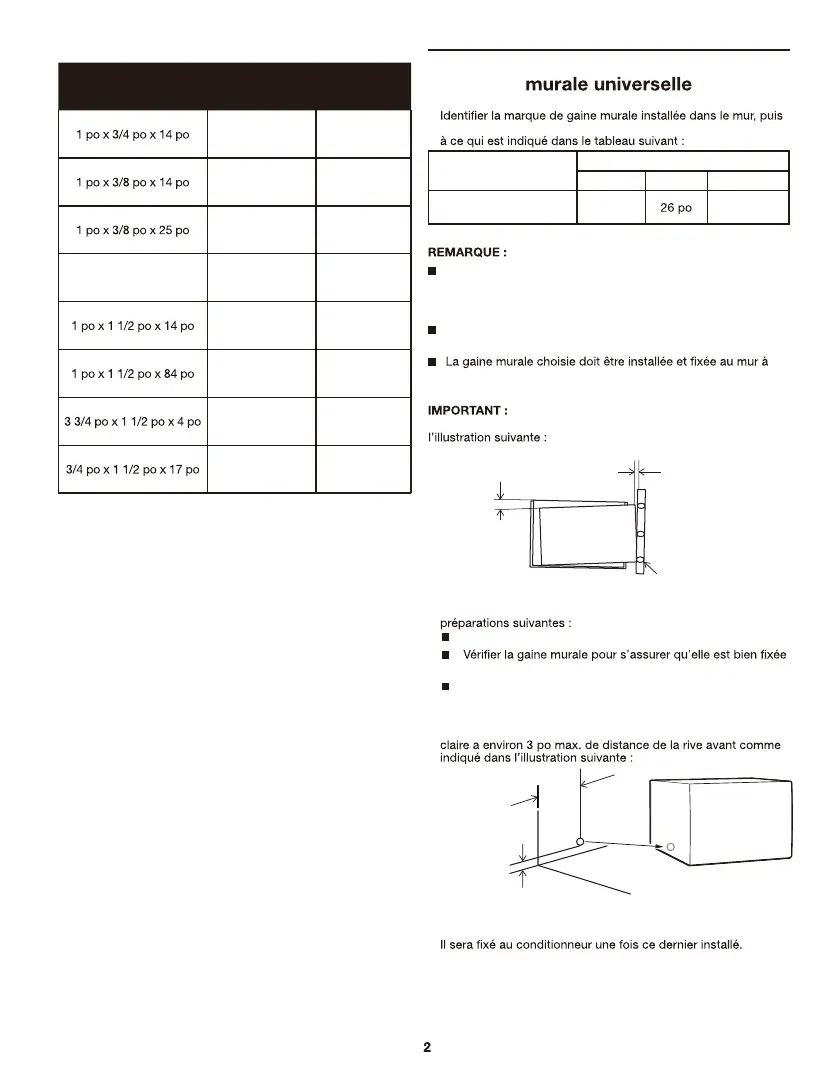

Dimensions de la gaine
1.
s’assurer que les dimensions de la gaine murale correspondent
Type
Dimensions de la gaine murale
Hauteur Largeur Profondeur
Dimensions standard 15 ¾ po
16 ¾ po
Tous les manchons muraux utilisés pour installer un climatiseur
neuf doivent être en bon état de construction et avoir une grille
arrière solidement xée au manchon ou une bride arrière
servant de butée au climatiseur.
Si une gaine murale d’une autre marque que Whirlpool est
installée, s’assurer que sa dimension est bonne pour le produit.
l’aide de vis. Assurez-vous qu'il y aura un angle d'inclinaison
de 3 vers l'arrière.
Lorsque l’installation est terminée, le nouvel
appareil doit être incliné vers le mur comme indiqué dans
2. Retirer le vieux climatiseur de la gaine murale et effectuer les
Nettoyer l’intérieur (ne pas déplacer les joints).
au mur avant de procéder à l’installation.
Réparer les surfaces peintes au besoin.
3. S’il n’y a pas de trou pour le conducteur de liaison à la terre,
percer un avant-trou de 3/16 po pour la vis du conducteur de
liaison à la terre sur le côté gauche de la gaine, dans la zone
4. Tirer le bout lâche du conducteur de liaison à la terre hors de
l’avant de la gaine et le plier pour l’éloigner de l’ouverture.
Arrière
Gaine murale
Niveau
1/4 po à 5/16 po
Avant
Gaine
De la gaine murale à la liaison
à la terre de l’appareil.
Avant-trous
de 3/16 po
3 po
Max.
1 po
DIMENSIONS PIÈCE QUANTITÉ
Joint (matériau
de mousse)
2
Joint (matériau
de mousse)
2
Joint (matériau
de mousse)
3
1 po x 1 ½ po x 25 po
Joint (matériau
de mousse)
3
Joint (matériau
de mousse)
2
Joint (matériau
de mousse)
1
Joint (coton) 4
Joint (coton) 2
2
3°
Côté avant
Manchons muraux
