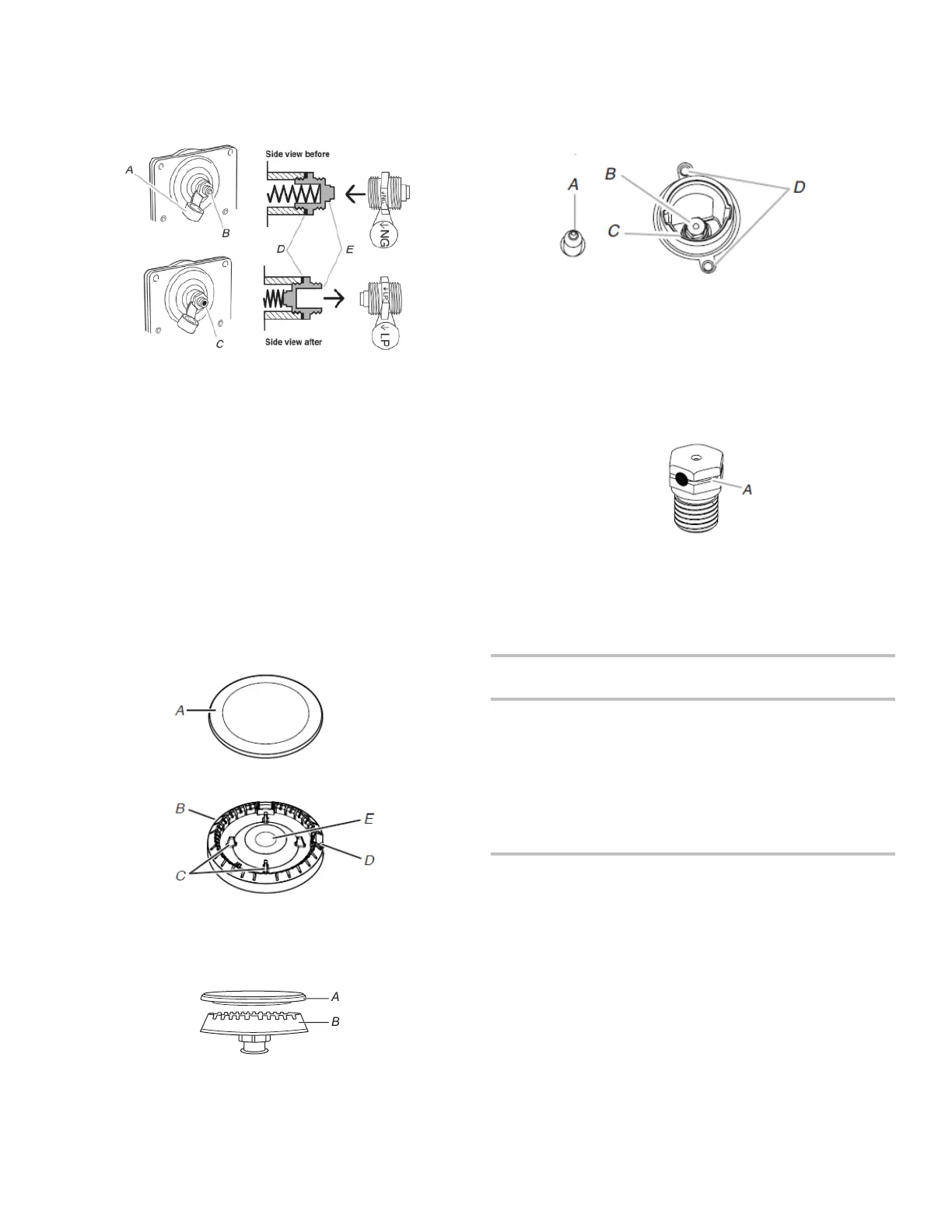

4. Avec une clé mixte de 5/8 po (1,6 cm), tourner le chapeau du
détendeur dans le sens antihoraire pour l’enlever.
REMARQUE : Ne pas enlever le ressort situé sous le
capuchon.
A. Couvercle de plastique
B. Capuchon du détendeur; extrémité borgne vers
l’extérieur
C. Capuchon du détendeur; extrémité ouverte vers
l’extérieur
D. Rondelle
E. Capuchon du détendeur
5. Inverser la position du capuchon du détendeur avant de le
réinstaller sur le détendeur; l’extrémité ouverte doit être
orientée vers l’extérieur, et les lettres « ↓LP » doivent être
visibles (orientation comme sur le dessin ci-dessus).
6. Réinstaller le couvercle de plastique par-dessus le capuchon
du détendeur.
Conversion des brûleurs de surface (du gaz
naturel au gaz propane)
1. Ôter le chapeau de brûleur.
2. Ôter la base du brûleur.
A. Chapeau de brûleur
B. Base du brûleur
C. Tiges d’alignement
D. Électrode d’allumage
E. Ouverture du tube d’arrivée de gaz
A
B
Grand brûleur
A.
Chapeau de brûleur
B. Base du brûleur
3. Appliquer du ruban adhésif de masquage à l’extrémité d’un
tourne-écrou de 9/32 po (7 mm) pour retenir l’injecteur du
brûleur dans le tourne-écrou durant l’extraction. Placer le
tourne-écrou sur l’injecteur; tourner dans le sens antihoraire et
soulever pour enlever l’injecteur. Conserver à part l’injecteur
du brûleur.
A. Électrode d’allumage
B. Injecteur
C. Porte-injecteur
D. Vis
4. Retirer les injecteurs fournis dans le sachet de documentation
situé dans le four. Chaque injecteur est marqué d’un code
d’identification gravé et comporte une rainure dans la zone
hexagonale. Remplacer le gicleur pour gaz naturel par le
gicleur correct pour propane.
A.
Fente
de
Propane
Consulter le tableau suivant pour connaître le bon
positionnement de l’injecteur à orifice pour gaz propane.
Tableau pour les injecteurs à orifice pour gaz propane des
brûleurs de surface
Pour WFGS4530S*
Emplace-
ment
Puissance
thermique
Taille (mm) Numéro d’ID
Avant gauche 14 200 1,08 108AM
Arrière
gauche
8 000 0,84 084AM
Avant droit 14 200 1,08 108AM
Arrière droit 5 000 0,64 064AM
Centre 8 000 0,84 084AM
REMARQUE : Consulter la Fiche technique située dans le
couvercle arrière pour les débits thermiques de chaque brûleur
selon le gaz.
5. Placer l’injecteur pour gaz naturel dans le sachet des
injecteurs.
IMPORTANT: Conserver les injecteurs pour gaz naturel au
cas où la cuisinière devrait être reconvertie au gaz naturel.
6. Réinstaller la base du brûleur.
7. Réinstaller le chapeau de brûleur.
8. Répéter les étapes 1 à 7 pour les autres brûleurs.
Conversion du brûleur de cuisson au four (du gaz
naturel au gaz propane)
1. Retirer les grilles du four.
2. Ôter 2 vis à l’arrière de la partie inférieure du four.
