32
Résidence mobile – Spécifications additionnelles
à respecter lors de l’installation
L’installation de cette cuisinière doit être conforme aux
dispositions de la norme Manufactured Home Construction and
Safety Standard, Title 24 CFR, Part 3280 (anciennement Federal
Standard for Mobile Home Construction and Safety, Title 24, HUD
Part 280). Lorsque cette norme n’est pas applicable, l’installation
doit satisfaire aux critères de la norme Standard for Manufactured
Home Installations, ANSI A225.1/NFPA 501A ou aux dispositions
des codes locaux. Au Canada, l’installation de cette cuisinière doit
satisfaire aux stipulations de la version la plus récente de la
norme CAN/CSA-Z240.1, ou des codes locaux en vigueur.
Autres critères à respecter pour une installation en résidence
mobile :
� Lorsque cette cuisinière est installée dans une maison mobile,
elle doit être fixée selon les instructions de ce document.
� Toute méthode pour fixer de façon sécuritaire la cuisinière est
adéquate dès qu’elle respecte les normes mentionnées plus
haut.

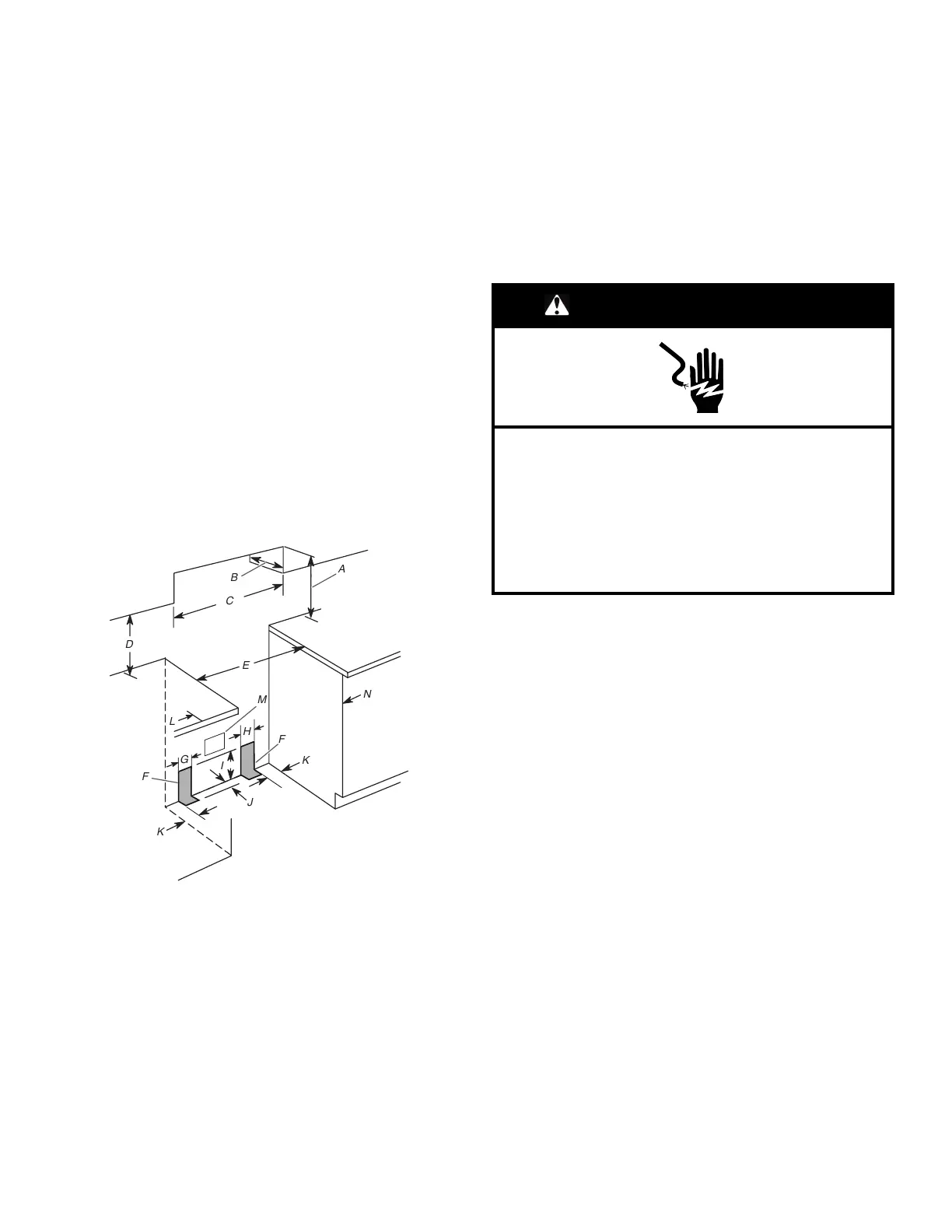

Dimensions de l’armoire
Les dimensions de l’espace entre les armoires correspondent à
une installation entre des armoires de 24 po (61,0 cm) de
profondeur, avec comptoir de 25 po (64,0 cm) de profondeur et de
36 po (91,4 cm) de hauteur.
IMPORTANT : En cas d’installation d’une hotte ou d’un ensemble
hotte/micro-ondes au-dessus de la surface de cuisson, suivre les
instructions fournies avec la hotte ou l’ensemble hotte/micro-
ondes concernant les dimensions de dégagement à respecter au-
dessus de la surface de la table de cuisson.
N
B
C
D
L
A
E
M
G
I
K
J
F
F
K
H
A. Pour le dégagement minimum vers la partie supérieure de la table de
cuisson, voir la REMARQUE*.
B. 13 po (33 cm) maximum de profondeur de l’armoire supérieure
C. 30 po (76,2 cm) minimum de largeur d’ouverture
D. 18 po (45,7 cm) entre l’armoire latérale supérieure et le comptoir
E. 30 po (76,2 cm) minimum de largeur d’ouverture
F. La zone ombragée est recommandée pour l’installation de tuyau de
gaz rigide.
G. 4
¹
/
2
po (11,4 cm)
H. 8 po (20,3 cm)
I. 17 po (43,2 cm)
J. 2 po (5,1 cm)
K. 4
¹
/
2
po (11,4 cm)
L. 5 po (12,7 cm) minimum de dégagement entre les deux côtés de la
cuisinière et les parois latérales ou d’autres matériaux combustibles.
M. Prise reliée à la terre
N. La porte ou les charnières de l’armoire ne doivent pas dépasser à
l’intérieur de l’ouverture.
*REMARQUE : Distance de séparation de 24 po (61,0 cm) ou
plus lorsque le fond d’une armoire de bois ou de métal est protégé
d’une planche ignifugée d’au moins 1/4 po (6,35 mm) recouverte
d’une feuille métallique d’épaisseur égale ou supérieure à : acier
calibre 28 MSG, acier inoxydable 0,015 po (0,4 mm), aluminium
0,024 po (0,6 mm) ou cuivre 0,020 po (0,5 mm). Distance de
séparation minimale de 30 po (76,2 cm) ou plus entre le dessus
de la table de cuisson et le fond d’une armoire de bois ou de métal
non protégée.
Spécifications électriques
AVERTISSEMENT
Risque de décharge électrique
Brancher sur une prise à 3 alvéoles reliée à la terre.
Ne pas enlever la broche de liaison à la terre.
Ne pas utiliser d’adaptateur.
Ne pas utiliser de rallonge.
Le non-respect de ces instructions peut causer un
décès, un incendie ou une décharge électrique.
IMPORTANT : La cuisinière doit être reliée à la terre en
conformité avec les codes et règlements locaux en vigueur, ou en
l’absence de codes locaux, avec le National Electrical Code,
ANSI/NFPA 70 ou le Code canadien des installations électriques,
CSA C22.1.
Cette cuisinière est dotée d’un système d’allumage électronique
qui ne fonctionnera pas si elle est branchée dans une prise qui
n’est pas correctement polarisée.
Si on utilise un conducteur distinct de mise à la terre lorsque les
codes le permettent, il est recommandé qu’un électricien qualifié
vérifie que la mise à la terre est adéquate.
Pour obtenir un exemplaire des normes des codes ci-dessus,
contacter :
National Fire Protection Association
1 Batterymarch Park
Quincy, MA 02169-7471
CSA International
8501 East Pleasant Valley Road
Cleveland, OH 44131-5575
� L’appareil doit être alimenté par un circuit polarisé et avec
mise à la terre de 120 V CA à 60 Hz seulement et protégé par
fusible de 15 A. On recommande aussi d’utiliser un fusible ou
un disjoncteur temporisé. Il est recommandé de raccorder
l’appareil sur un circuit distinct exclusif à cet appareil.
� Les systèmes d’allumage électronique fonctionnement avec
des limites de tension étendues, mais une liaison à la terre
correcte et une polarité appropriée sont nécessaires. Vérifier
que la prise fournit une alimentation de 120 V et qu’elle est
correctement reliée à la terre.
