9. Bien serrer les écrous hexagonaux.
IMPORTANT : Vérifier le serrage des écrous hexagonaux.
10. Réinstaller le couvercle du bornier.

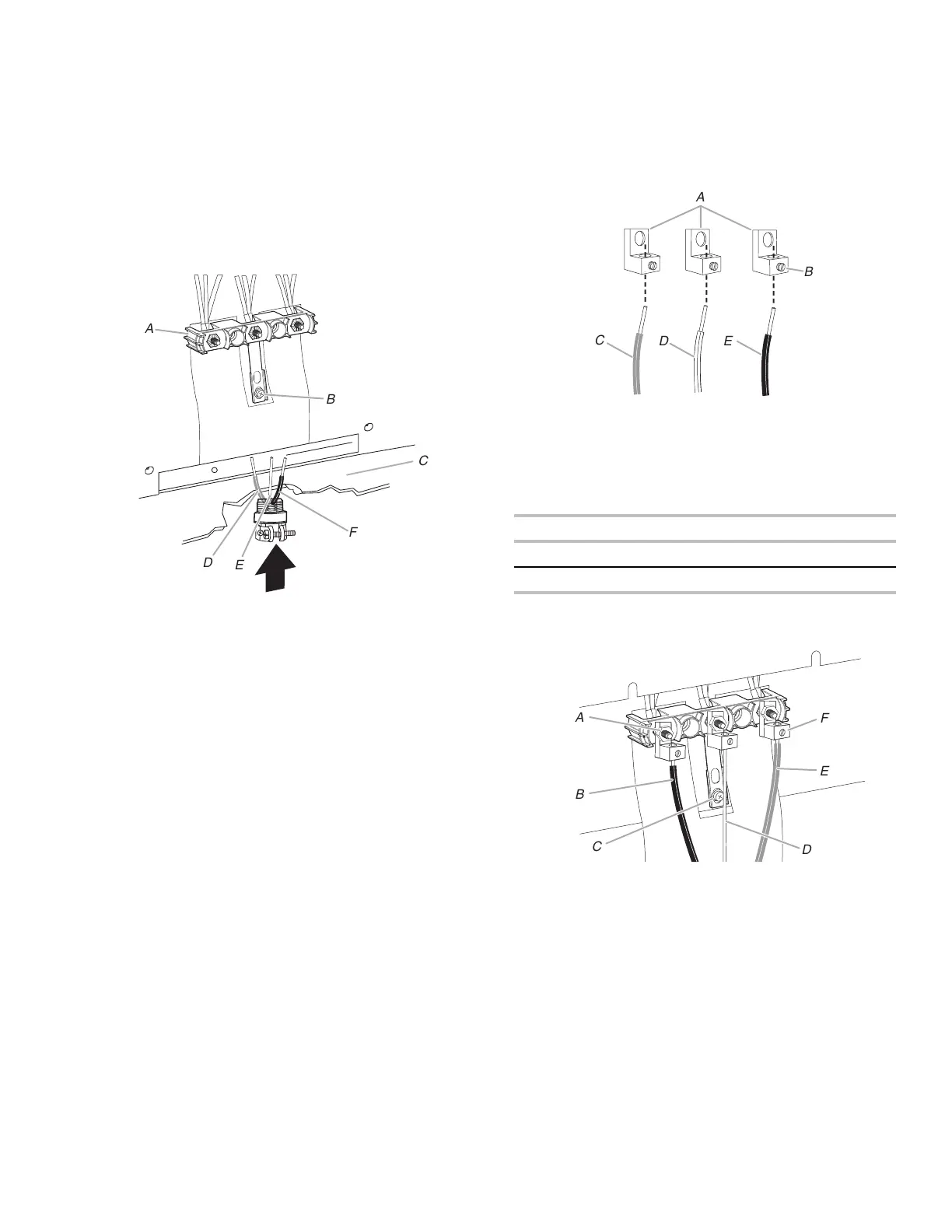

Connexion à 3 fils : Raccordement par câblage
direct
Utiliser cette méthode uniquement si les codes locaux autorisent
la connexion du conducteur de mise à la terre au conducteur du
neutre de l’alimentation.
1. Tirer le câblage à travers le conduit sur la plaque de cordon/
conduit en bas de la cuisinière. Laisser suffisamment de jeu
pour raccorder facilement le câblage au boîtier de
raccordement.
A
B
C
D
E
F
A. Bornier
B. Vis de liaison à
la terre
C. Plaque de
cordon/conduit
D. Fil de ligne 2 (rouge)
E. Fil de mise à la terre nu (vert)
F. Fil de ligne 1 (noir)
2. Fixer les cosses aux conducteurs de la ligne 2 (rouge), de
mise à la terre nu (vert) et de la ligne 1 (noir). Desserrer (ne
pas enlever) la vis d’ajustement sur le devant de la cosse et
insérer l’extrémité du conducteur nu jusqu’au fond des
cosses. Serrer au couple de façon sécuritaire la vis de
serrage comme indiqué dans le tableau Bare Wire Torque
Specifications (Spécifications de couple pour fil dénudé)
suivant.
A
B
C
D E
A. Cosse
B. Vis de serrage
C. Fil de ligne 2
(rouge)
D. Fil de mise à la terre nu (vert)
E. Fil de ligne 1 (noir)
Spécifications de couple pour fil dénudé
Serrage des cosses au bornier : 20 lb-po (2,3 N·m).
Calibre (AWG) de fil Couple
Fil de cuivre de calibre 8 25 lb-po (2,8 N·m)
Fil d’aluminium de calibre 6 35 lb-po (4,0 N·m)
3. À l’aide d’un tourne-écrou de 3/8 po, connecter le conducteur
neutre nu (vert) au plot central du bornier au moyen d’un des
écrous hexagonaux nº 10–32.
A
B
C
F
E
D
A. Écrou 10-32 à
tête hexagonale
B. Ligne 2 (rouge)
C. Vis de liaison à
la terre
D. Fil de mise à la terre nu (vert)
E. Ligne 1 (noir)
F. Cosse
4. Connecter les conducteurs de la ligne 2 (rouge) et de la ligne
1 (noir) aux bornes externes du bornier à l’aide d’écrous
hexagonaux nº 10-32.
5. À l’aide d’une clé dynamométrique, serrer les écrous
hexagonaux au couple recommandé de 20 lb-po (2,3 N·m).
6. Bien serrer les écrous hexagonaux.
IMPORTANT : Vérifier le serrage des écrous hexagonaux.
7. Réinstaller le couvercle du bornier.
