51

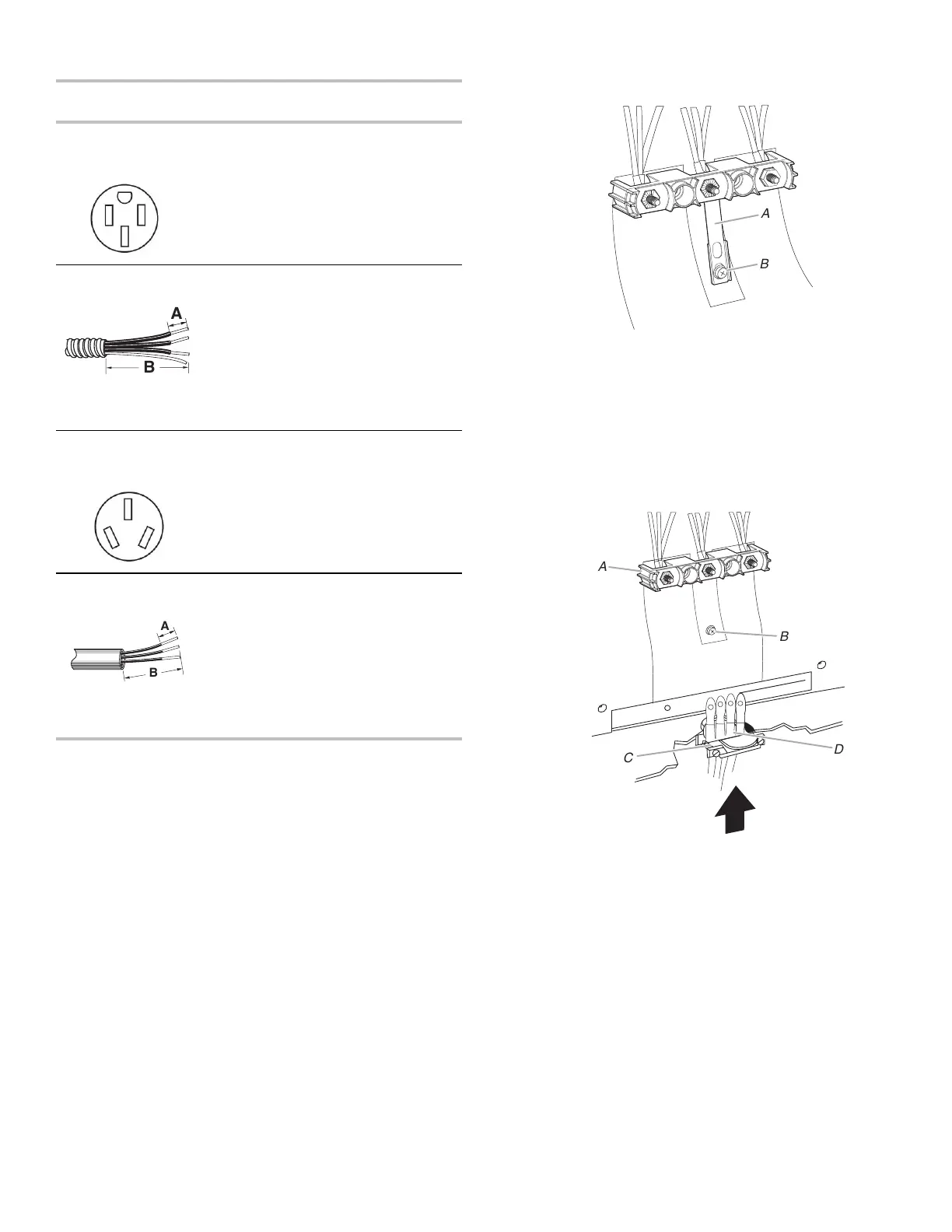

Opciones para la conexión eléctrica
Si la casa tiene:
Y va a hacer la
conexión con:
Vaya a la sección:
Tomacorriente de
4 hilos
(tipo NEMA 14-50R)
Un cable de
suministro eléctrico
de estufa
homologado por
UL, de 250 V
mínimo y 40 A
Conexión de
4 hilos: Cable de
suministro eléctrico
Cable directo de
4 hilos
B
A
A. 3/8" (1 cm)
B. 5" (12 cm)
Una caja de
disyuntores o una
desconexión con
fusible
Conexión de
4 hilos: Cable
directo
Tomacorriente de
3 hilos
(tipo NEMA 10-50R)
Un cable de
suministro eléctrico
de estufa
homologado por
UL, de 250 V
mínimo y 40 A
Conexión de
3 hilos: Cable de
suministro eléctrico
Cable directo de
3 hilos
B
A
A. 3/8" (1 cm)
B. 3" (7,6 cm)
Una caja de
disyuntores o una
desconexión con
fusible
Conexión de
3 hilos: Cable
directo
Conexión de 4 hilos: Cable de suministro eléctrico
Use este método para:
� Nuevas instalaciones de circuito derivado (1996 NEC)
� Casas rodantes
� Vehículos de recreación
� En un área donde los códigos locales prohíban la conexión a
tierra a través del terminal neutro
1. Parte de la banda metálica de conexión a tierra se debe
recortar y retirar.
A
B
A. Banda metálica de conexión a tierra
B. Tornillo de puesta a tierra
2. Use un destornillador Phillips para retirar el tornillo de puesta
a tierra de la parte posterior de la estufa. Conserve el tornillo
de puesta a tierra y el extremo del hilo de conexión a tierra,
ubicado debajo del tornillo.
3. Pase el cable de suministro eléctrico a través del protector de
cables en la placa del cable/conducto en la base de la estufa.
Deje holgura suficiente para poder conectar fácilmente el
cableado al bloque de terminales.
A
B
D
C
A. Bloque de
terminales
B. Tornillo de
puesta a tierra
C. Protector de cables
homologado por UL
D. Hilos del cable de suministro
eléctrico
4. Use un destornillador Phillips para conectar el hilo verde de
puesta a tierra, del cable de suministro eléctrico a la estufa,
con el tornillo de puesta a tierra. El hilo de puesta a tierra
debe conectarse primero.
