34

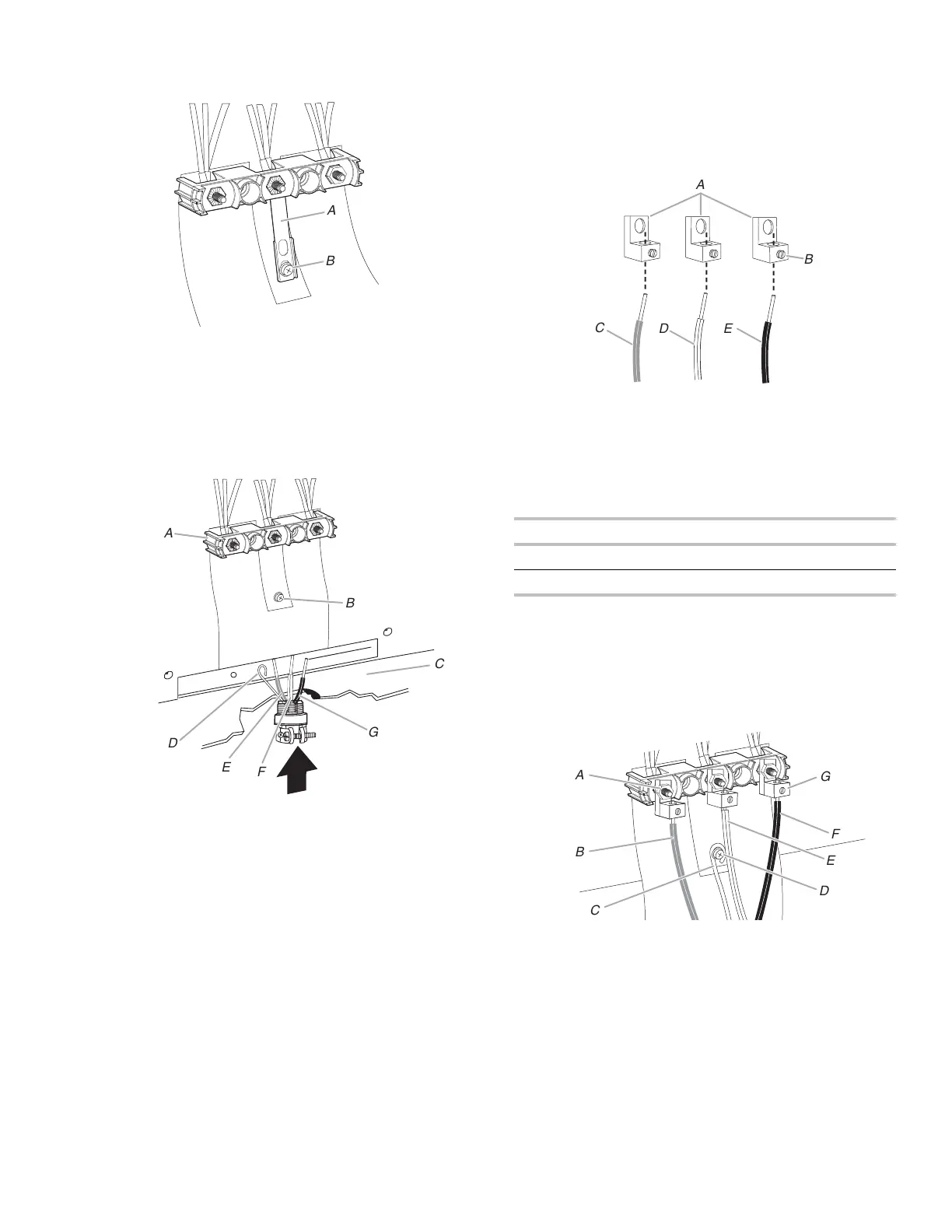

1. Une partie de la barrette métallique de terre doit être coupée
et retirée.
A
B
A. Barrette de liaison à la terre métallique
B. Vis de liaison à la terre
2. À l’aide d’un tournevis cruciforme, retirer la vis de liaison à la
terre à l’arrière de la cuisinière. Conserver la vis de liaison à la
terre et l’extrémité de la liaison à la terre sous la vis.
3. Tirer les conducteurs à travers le serre-câbles au pied de la
cuisinière. Laisser suffisamment de jeu pour raccorder
facilement le câblage au boîtier de raccordement.
A
B
C
D
E
G
F
A. Bornier
B. Vis de liaison à
la terre
C. Plaque de
cordon/conduit
D. Fil de mise à la
terre nu (vert)
E. Fil de ligne 2 (rouge)
F. Fil neutre (blanc)
G. Fil de ligne 1 (noir)
4. Connecter les cosses aux conducteurs des lignes 1 (noir),
neutre (blanc) et 2 (rouge). Desserrer (ne pas enlever) la vis
d’ajustement sur le devant de la cosse et insérer l’extrémité
du conducteur nu jusqu’au fond des cosses. Serrer au couple
de façon sécuritaire la vis de serrage comme indiqué dans le
tableau Bare Wire Torque Specifications (Spécifications de
couple pour fil dénudé) suivant.
A
B
C
D E
A. Cosse
B. Vis de serrage
C. Fil de ligne 2
(rouge)
D. Fil neutre (blanc)
E. Fil de ligne 1 (noir)
Spécifications de couple pour fil dénudé
Serrage des cosses au bornier : 20 lb-po
(2,3 N·m)
Calibre (AWG) de fil Couple
Fil de cuivre de calibre 8 25 lb-po (2,8 N·m)
Fil d’aluminium de calibre 6 35 lb-po (4,0 N·m)
5. Utiliser un tournevis cruciforme ou à tête hexagonale pour
connecter le fil de mise à la terre nu (vert) à la cuisinière à
l’aide de la vis de liaison à la terre et de la section de liaison à
la terre. Le fil de mise à la terre doit être raccordé en premier
et ne doit être en contact avec aucune autre borne.
6. À l’aide d’un tourne-écrou de 3/8 po, connecter le conducteur
neutre (blanc) au plot central du bornier au moyen d’un des
écrous hexagonaux nº 10–32.
A
B
C
G
F
E
D
A. Écrou 10–32 à tête
hexagonale
B. Ligne 2 (rouge)
C. Fil de mise à la terre
nu (vert)
D. Vis de liaison à la
terre
E. Fil neutre (blanc)
F. Ligne 1 (noir)
G. Cosse
7. Connecter les conducteurs de la ligne 2 (rouge) et de la
ligne 1 (noir) aux bornes externes du bornier à l’aide d’écrous
hexagonaux nº 10-32.
8. À l’aide d’une clé dynamométrique, serrer les écrous
hexagonaux au couple recommandé de 20 lb-po (2,3 N·m).
