53

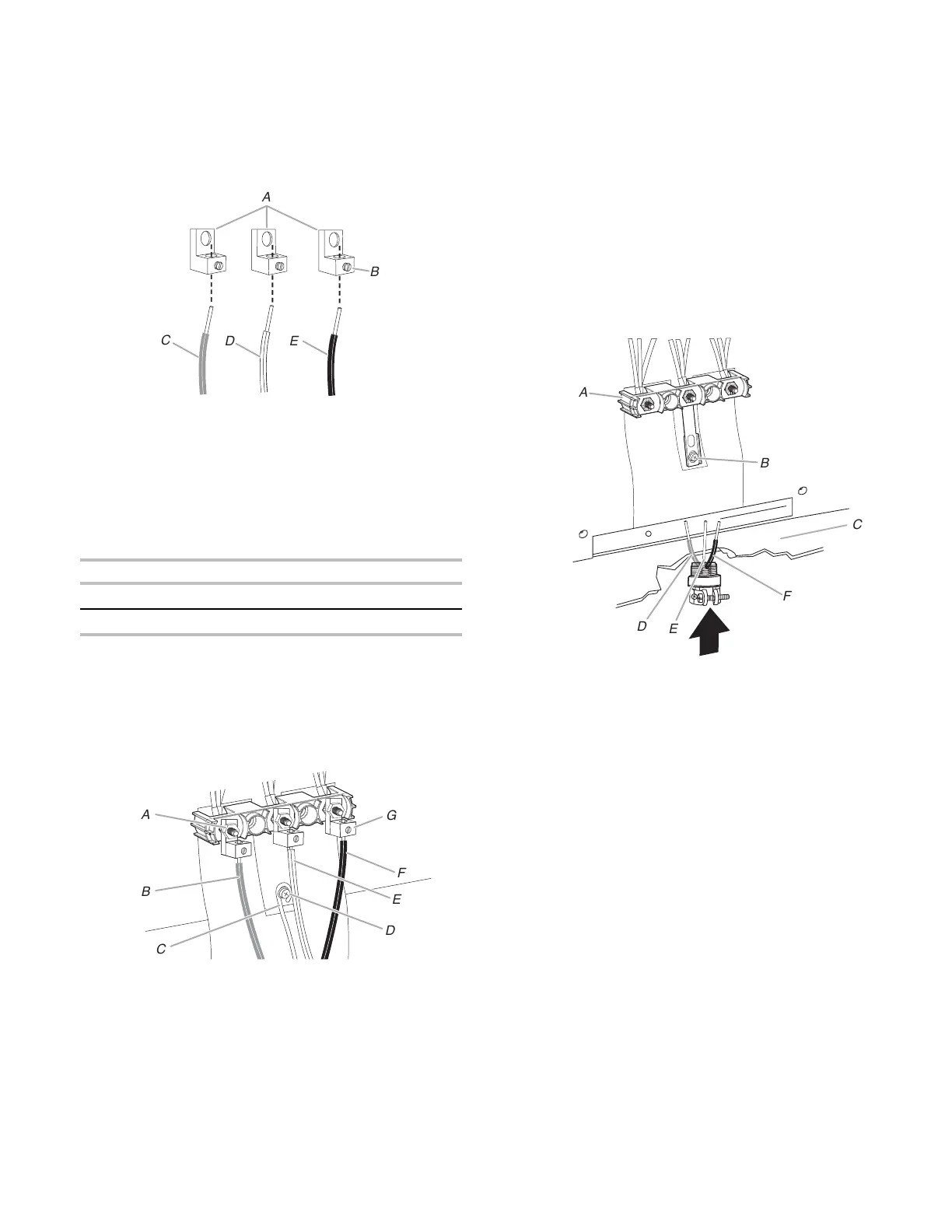

4. Sujete las lengüetas de los terminales a los hilos de la línea 1
(negra), neutra (blanca) y línea 2 (roja). Afloje (no quite) el
tornillo opresor que está en el frente de la lengüeta del
terminal e inserte el extremo del hilo expuesto a través de la
base de las lengüetas de los terminales. Apriete con firmeza
el tornillo opresor con la torsión que se muestra en la
siguiente tabla Especificaciones de torsión para hilos
desnudos.
A
B
C
D E
A. Lengüeta de
terminal
B. Tornillo de ajuste
C. Hilo de línea 2
(rojo)
D. Hilo neutro (blanco)
E. Hilo de línea 1 (negro)
Especificaciones de torsión para hilos desnudos
Cómo fijar los talones terminales al bloque de terminal - 20 lb-
in (2,3 Nm)
Calibre del hilo Par de torsión
Cobre, calibre 8 25 lb-in (2,8 Nm)
Aluminio, calibre 6 35 lb-in (4,0 Nm)
5. Use un destornillador hexagonal o Phillips para conectar el
hilo a tierra (verde) desnudo a la estufa con el tornillo de
puesta a tierra y la sección de conexión a tierra. Primero se
debe fijar el cable a tierra, que no debe estar en contacto con
ningún otro terminal.
6. Use una llave para tuercas de 3/8" para conectar el hilo
neutro (blanco) al poste central del bloque de terminales con
una de las tuercas hexagonales de 10-32.
A
B
C
G
F
E
D
A. Tuerca hexagonal
10– 32
B. Línea 2 (roja)
C. Hilo desnudo de
conexión a tierra
(verde)
D. Tornillo de puesta a
tierra
E. Hilo neutro (blanco)
F. Línea 1 (negra)
G. Lengüeta de terminal
7. Conecte los hilos de la línea 2 (rojo) y de la línea 1 (negro) a
los postes externos del bloque de terminales con tuercas
hexagonales 10-32.
8. Con una llave de torsión apriete las tuercas hexagonales a un
torque recomendado de 20 lb.-pulg. (2,3 Nm).
9. Apriete firmemente las tuercas hexagonales.
IMPORTANTE: Verifique el apriete de las tuercas
hexagonales.
10. Vuelva a colocar la tapa de acceso del bloque de terminales.
Conexión de 3 hilos: Cable directo
Use este método solamente si los códigos locales permiten
conectar el conductor al hilo neutro de suministro eléctrico.
1. Pase los cables a través del conducto en la placa del cable/
conducto en la base de la estufa. Deje el hilo lo
suficientemente flojo para poder conectar el cableado al
bloque de terminales.
A
B
C
D
E
F
A. Bloque de
terminales
B. Tornillo de
puesta a tierra
C. Placa de cable/
conducto
D. Hilo de línea 2 (rojo)
E. Hilo desnudo de conexión a
tierra (verde)
F. Hilo de línea 1 (negro)
