33
5. Serrer les vis de serre-câbles.
IMPORTANT : Vérifier le serrage des écrous hexagonaux.
6. Réinstaller le couvercle du bornier.

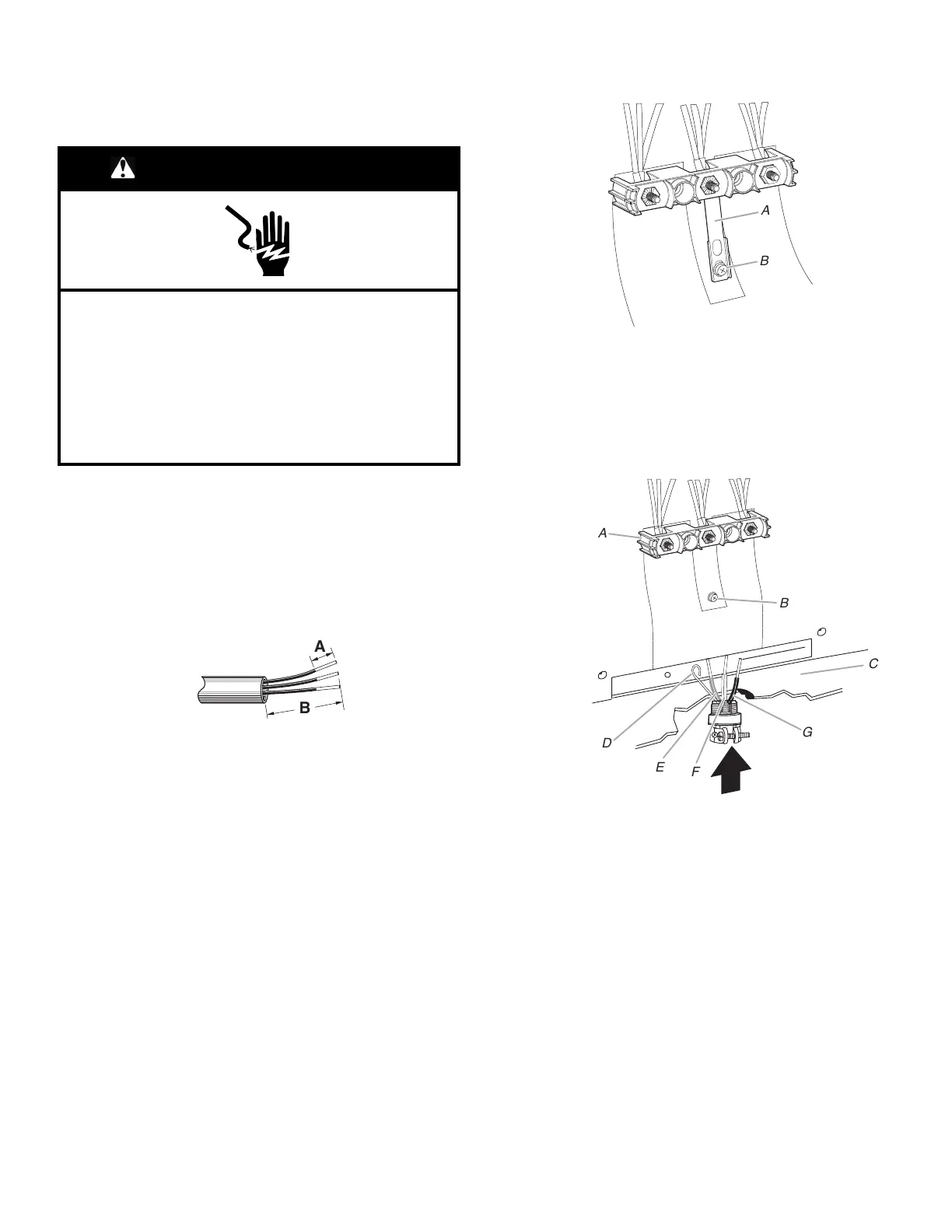

Raccordement par câblage direct
AVERTISSEMENT
Risque de décharge électrique
Déconnecter la source de courant électrique avant
l’entretien.
Utiliser des conducteurs en cuivre de calibre 8 ou en
aluminium de calibre 6.
Relier la cuisinière à la terre.
Le non-respect de ces instructions peut causer un
décès, un incendie ou une décharge électrique.
Installation d’une connexion directe : Conducteur
de cuivre ou d’aluminium
Cette cuisinière peut être raccordée directement au coupe-circuit
avec fusible ou au disjoncteur. En fonction de l’alimentation
électrique, réaliser le raccordement nécessaire à 3 ou 4
conducteurs.
1. Couper la gaine extérieure sur une longueur de 3 po (7,6 cm)
pour exposer les conducteurs. Dénuder chaque fil de sa gaine
isolante sur une longueur de 1 po (2,5 cm).
B
A
A. 3/8 po (1 cm)
B. 3 po (7,6 cm)
2. Laisser suffisamment de jeu pour raccorder facilement les
conducteurs au bornier.
3. Terminer le raccordement électrique en fonction du type
d’alimentation électrique.
4 conducteurs (recommandé)
3 conducteurs (si un circuit à 4 conducteurs n’est pas
disponible)
Connexion à 4 conducteurs : Raccordement par
câblage direct
Utiliser cette méthode dans les cas suivants :
� Nouvelles installations avec circuit de dérivation (1996 NEC)
� Résidences mobiles
� Véhicules récréatifs
� Pour les endroits où il est illégal selon le code local d’effectuer
la mise à la terre à partir du neutre
1. Une partie de la barrette métallique de terre doit être coupée
et retirée.
A
B
A. Barrette de liaison à la terre métallique
B. Vis de liaison à la terre
2. À l’aide d’un tournevis cruciforme, retirer la vis de liaison à la
terre à l’arrière de la cuisinière. Conserver la vis de liaison à la
terre et l’extrémité de la liaison à la terre sous la vis.
3. Tirer les conducteurs à travers le serre-câbles au pied de la
cuisinière. Laisser suffisamment de jeu pour raccorder
facilement le câblage au boîtier de raccordement.
A
B
C
D
E
G
F
A. Bornier
B. Vis de liaison à
la terre
C. Plaque de
cordon/conduit
D. Fil de mise à la
terre nu (vert)
E. Conducteur de ligne 2 (rouge)
F. Conducteur du neutre (blanc)
G. Conducteur de ligne 1 (noir)
