31
5. Terminer l’installation en suivant les instructions selon le type
de connexion électrique :
4 conducteurs (recommandé)
3 conducteurs (si un circuit à 4 conducteurs n’est pas
disponible)

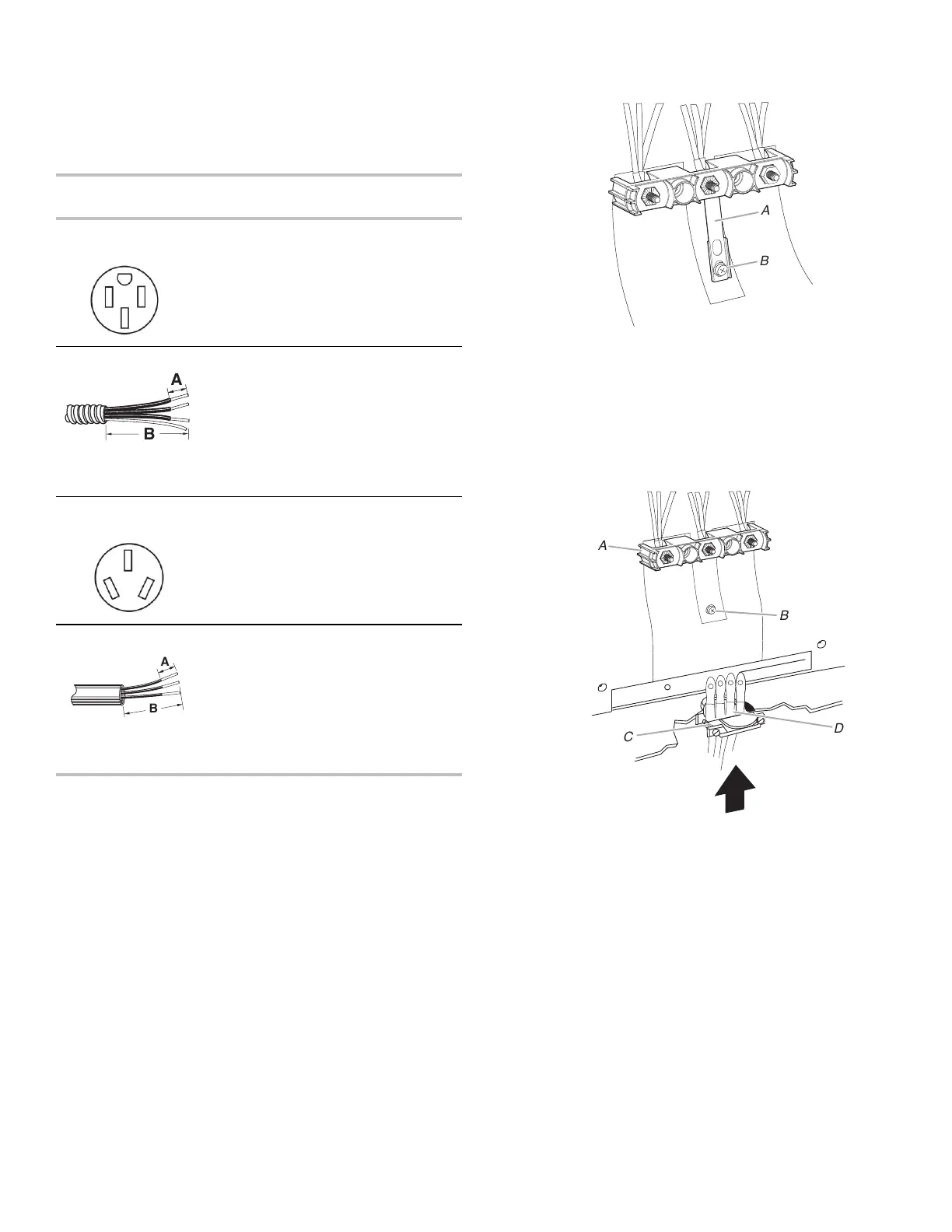

Options de Raccordement Électrique
Si le domicile
comporte :
Et la connexion
est effectuée à :
Voir la section :
Prise murale à 4 fils
(type NEMA 14-50R)
Cordon
d’alimentation
homologué UL,
250 V minimum,
40 A pour
cuisinière
Connexion à 4
conducteurs :
Cordon
d’alimentation
Direct – 4 fils
B
A
A. 3/8 po (1 cm)
B. 5 po (12 cm)
Un boîtier de
disjoncteurs ou un
sectionneur à
fusible
Connexion à 4
conducteurs :
Raccordement par
câblage direct
Prise murale à 3 fils
(type NEMA 10-50R)
Cordon
d’alimentation
homologué UL,
250 V minimum,
40 A pour
cuisinière
Connexion à 3
conducteurs :
Cordon
d’alimentation
Direct – 3 fils
B
A
A. 3/8 po (1 cm)
B. 3 po (7,6 cm)
Un boîtier de
disjoncteurs ou un
sectionneur à
fusible
Connexion à 3
conducteurs :
Raccordement par
câblage direct
Connexion à 4 conducteurs : Cordon
d’alimentation
Utiliser cette méthode dans les cas suivants :
� Nouvelles installations avec circuit de dérivation (1996 NEC)
� Résidences mobiles
� Véhicules récréatifs
� Pour les endroits où il est illégal selon le code local d’effectuer
la mise à la terre à partir du neutre
1. Une partie de la barrette métallique de terre doit être coupée
et retirée.
A
B
A. Barrette de liaison à la terre métallique
B. Vis de liaison à la terre
2. À l’aide d’un tournevis cruciforme, retirer la vis de liaison à la
terre à l’arrière de la cuisinière. Conserver la vis de liaison à la
terre et l’extrémité de la liaison à la terre sous la vis.
3. Passer le cordon d’alimentation par le serre-câbles de la
plaque pour cordon/conduit en bas de la cuisinière. Laisser
suffisamment de jeu pour raccorder facilement le câblage au
boîtier de raccordement.
A
B
D
C
A. Bornier
B. Vis de liaison à
la terre
C. Serre-câbles – homologation
UL
D. Câblage du cordon
d’alimentation
4. À l’aide d’un tournevis cruciforme, connecter le fil de terre vert
du cordon d’alimentation à la cuisinière en serrant la vis de
liaison à la terre. Le fil de mise à la terre doit être raccordé en
premier.
