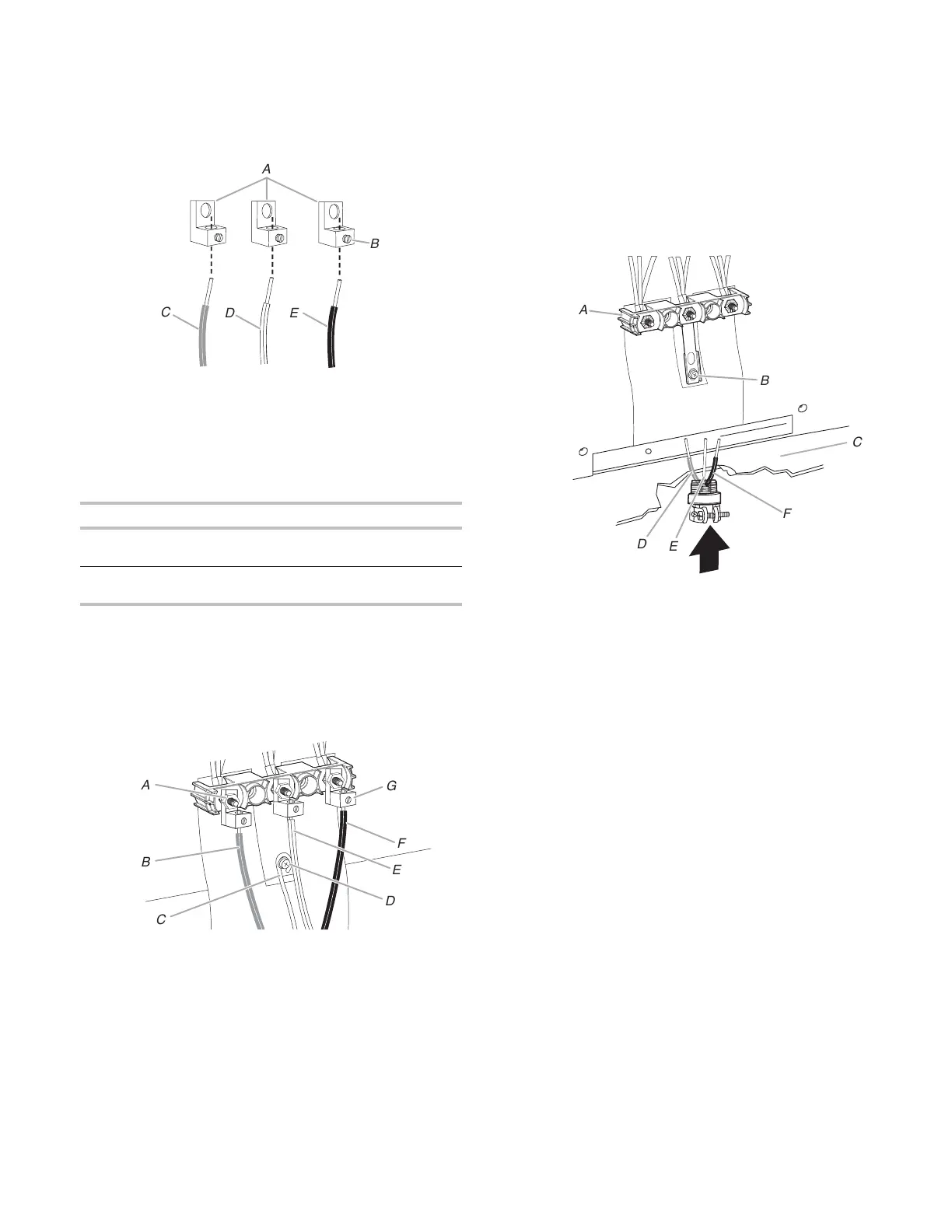

4. Connecter les cosses aux conducteurs des lignes 1 (noir),
neutre (blanc) et 2 (rouge). Desserrer (ne pas enlever) la vis
d’ajustement sur le devant de la cosse et insérer l’extrémité
du conducteur nu jusqu’au fond des cosses. Serrer au couple
de façon sécuritaire la vis de serrage comme indiqué dans le
tableau de spécifications de couple pour fil dénudé suivant.
A
B
C
D E
A. Cosse
B. Vis de serrage
C. Conducteur de
ligne 2 (rouge)
D. Conducteur du neutre (blanc)
E. Conducteur de ligne 1 (noir)
Spécifications de couple pour les fils nus
Serrage des cosses au bornier : 20 lb/po
(2,3 N·m)
Calibre AWG Couple
Conducteur de cuivre de
calibre 8
25 lb/po (2,8 N·m)
Conducteur d’aluminium de
calibre 6
35 lb/po (4,0 N·m)
5. Utiliser un tournevis cruciforme ou à tête hexagonale pour
connecter le fil de mise à la terre nu (vert) à la cuisinière avec
la vis de liaison à la terre et à la section de liaison à la terre.
Le fil de mise à la terre doit être raccordé en premier et ne doit
être en contact avec aucune autre borne.
6. À l’aide d’un tourne-écrou de 3/8 po, connecter le conducteur
neutre (blanc) au plot central du bornier au moyen d’un des
écrous hexagonaux no 10-32.
A
B
C
G
F
E
D
A. Écrou 10-32 à tête
hexagonale
B. Ligne 2 (rouge)
C. Fil de mise à la terre
nu (vert)
D. Vis de liaison à la
terre
E. Conducteur du neutre
(blanc)
F. Ligne 1 (noir)
G. Cosse
7. Brancher la ligne 2 (rouge) et la ligne 1 (noir) aux borniers
latéraux à l’aide d’écrous hexagonaux 10-32.
8. À l’aide d’une clé dynamométrique, serrer les écrous
hexagonaux au couple recommandé de 20 lb/po (2,3 N·m).
9. Bien serrer les écrous hexagonaux.
IMPORTANT: Vérifier le serrage des écrous hexagonaux.
10. Réinstaller le couvercle du bornier.
Connexion à 3 conducteurs : Raccordement direct
Utiliser cette méthode uniquement si les codes locaux autorisent
la connexion du conducteur de mise à la terre au conducteur du
neutre de l’alimentation.
1. Tirer le câblage à travers le conduit sur la plaque de cordon/
conduit en bas de la cuisinière. Laisser suffisamment de jeu
pour raccorder facilement le câblage au boîtier de
raccordement.
A
B
C
D
E
F
A. Bornier
B. Vis de liaison à
la terre
C. Plaque de
cordon/conduit
D. Conducteur de ligne 2 (rouge)
E. Fil de mise à la terre nu (vert)
F. Conducteur de ligne 1 (noir)
