30

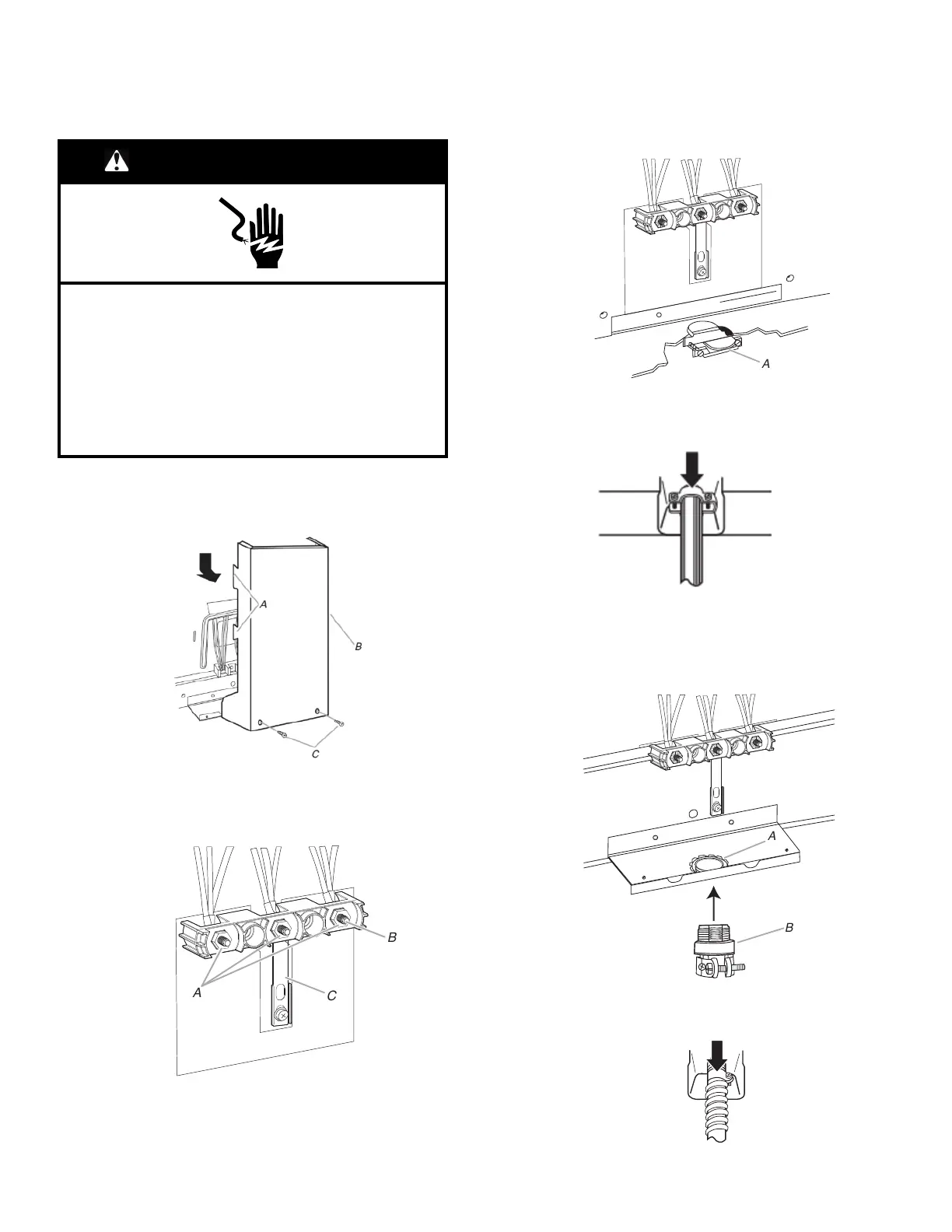

Raccordement électrique – É.-U.
seulement
Cordon d’alimentation
AVERTISSEMENT
Risque de décharge électrique
Déconnecter la source de courant électrique avant
l’entretien.
Utiliser un cordon d’alimentation électrique neuf de 40
A.
brancher sur une prise reliée à la terre.
Le non-respect de ces instructions peut causer un
décès, un incendie ou une décharge électrique.
1. Débrancher l’alimentation.
2. Ôter les vis du couvercle du bornier situées à l’arrière de la
cuisinière. Tirer le couvercle vers le bas et vers soi pour
enlever le couvercle de la cuisinière.
A. Deux onglets de montage de chaque côté
B. Couvercle du boîtier de branchement
C. Vis à tête hexagonale
3. Retirer les trois écrous 10-32 à tête hexagonale des bornes.
A
C
B
A. Écrous 10-32 à tête hexagonale
B. Bornes
C. Barrette de liaison à la terre
4. Ajouter un serre-câbles.
Style 1 :Serre-câbles du câble d’alimentation
� Retirer l’opercule défonçable pour le cordon
d’alimentation.
� Ajouter un serre-câbles homologué UL dans l’ouverture.
A
A. Serre-câbles – homologation UL
� Serrer la vis du serre-câbles autour du cordon
d’alimentation.
Style 2 :Serre-câbles pour raccordement direct
� Retirer l’opercule défonçable si nécessaire pour le
raccordement du conduit flexible.
� Assembler un connecteur de conduit homologué UL dans
l’ouverture.
A
B
A. Écrou de retenue amovible
B. Conduit
� Serrer la vis du serre-câbles autour du conduit flexible.
