32

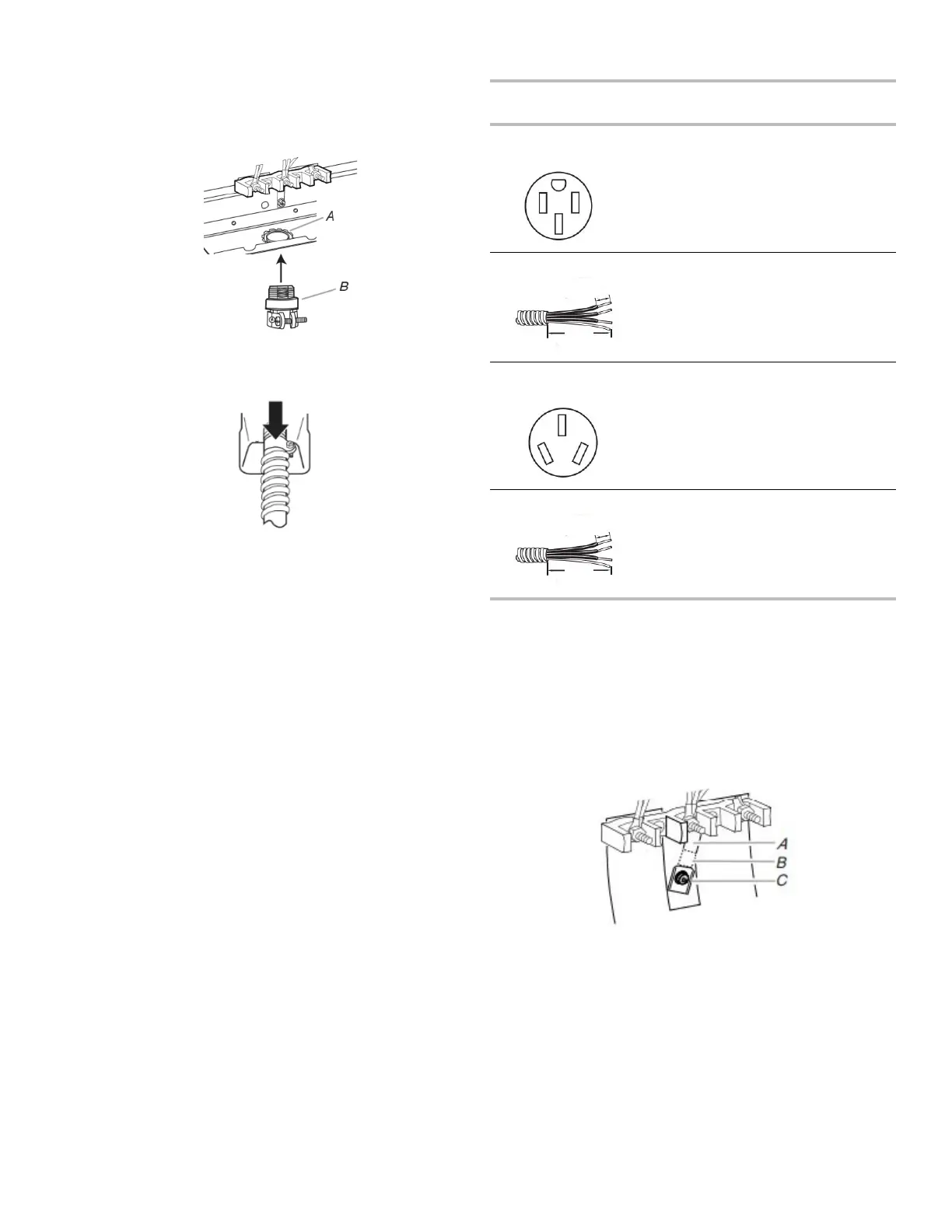

Style 2 :Serre-câbles pour raccordement direct
� Retirer l’opercule défonçable si nécessaire pour le
raccordement du conduit flexible.
� Assembler un connecteur de conduit homologué UL dans
l’ouverture.
A. Écrou de retenue amovible
B. Conduit
� Serrer la vis du serre-câbles autour du conduit flexible.
5. Terminer l’installation en suivant les instructions selon le type
de connexion électrique :
4 conducteurs (recommandé)
3 conducteurs (si un circuit à 4 conducteurs n’est pas
disponible)
Options de raccordement électrique
Si le domicile
comporte :
Et la connexion
est effectuée à :
Voir la section :
Prise murale à 4 fils
(type NEMA 14-50R)
Cordon
d’alimentation
homologué UL,
250 V minimum,
40 A pour
cuisinière
Connexion à 4
conducteurs :
Cordon
d’alimentation
Direct – 4 fils
3/8 po
(1,0 cm)
5 po
(12,7 cm)
Un boîtier de
disjoncteurs ou un
sectionneur à
fusible
Connexion à 4
conducteurs :
Raccordement par
câblage direct
Prise murale à 3 fils
(type NEMA 10-50R)
Cordon
d’alimentation
homologué UL,
250 V minimum,
40 A pour
cuisinière
Connexion à 3
conducteurs :
Cordon
d’alimentation
Direct – 3 fils
3/8 po
(1,0 cm)
5 po
(12,7 cm)
Un boîtier de
disjoncteurs ou un
sectionneur à
fusible
Connexion à 3
conducteurs :
Raccordement par
câblage direct
Connexion à 4 conducteurs : Cordon
d’alimentation
Utiliser cette méthode dans les cas suivants :
� Nouvelles installations avec circuit de dérivation (1996 NEC)
� Résidences mobiles
� Véhicules récréatifs
� Pour les endroits où il est illégal selon le code local d’effectuer
la mise à la terre à partir du neutre
1. Une partie de la barrette métallique de terre doit être coupée
et retirée.
A. Barrette de liaison à la terre métallique
B. Jeter
C. Vis de liaison à la terre
2. À l’aide d’un tournevis cruciforme, retirer la vis de liaison à la
terre à l’arrière de la cuisinière. Conserver la vis de liaison à la
terre et l’extrémité de la liaison à la terre sous la vis.
