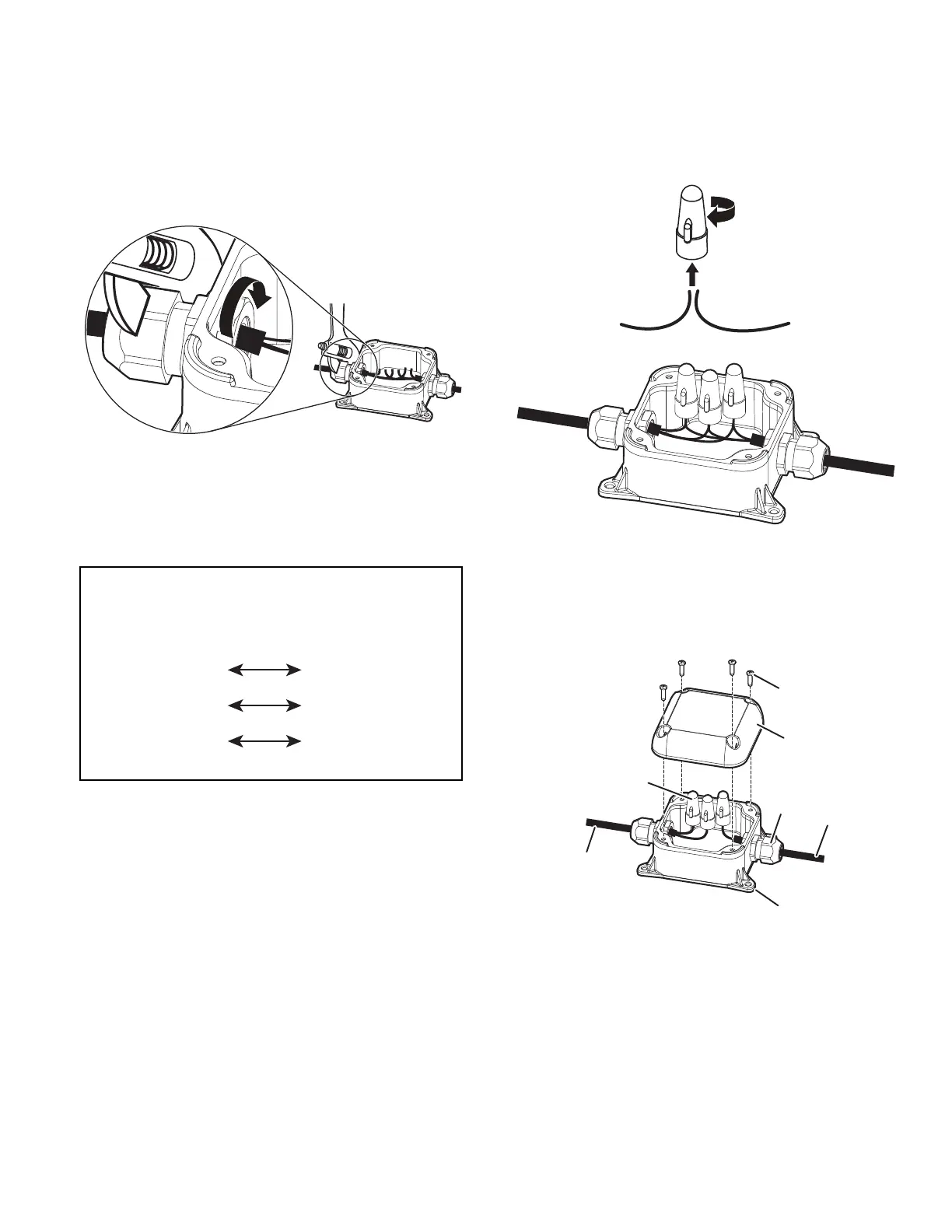

10. Faire passer les extrémités des fils dans le boîtier de
raccordement électrique par les orifices ronds situés sur les
côtés. Fixer solidement les raccords de câble au boîtier de
raccordement électrique à l’aide des écrous de montage en
plastique fournis avec les raccords de câble. Serrer à la main
les écrous de montage sur les raccords de câble, puis utiliser
une clé à molette pour serrer d’un quart de tour
supplémentaire. Utiliser une deuxième clé ou une pince pour
fixer le corps du raccord de câble pendant le serrage de
l’écrou de montage.
11. Brancher les fils entre eux à l’intérieur du boîtier de
raccordement électrique à l’aide des écrous fournis.
Raccorder les fils de même couleur ensemble (noir à noir,
blanc à blanc et nu/vert à vert).
REMARQUE : Ne pas prétordre les fils avant d’effectuer les
connexions.
Configuration de câblage
Câble domestique
ou cordon
d’alimentation
Câble du boîtier
de raccordement
électrique
blanc
blanc
noir
noir
nu/vert
vert
12. Pour utiliser un capuchon, tenir les extrémités dénudées/nues
des fils parallèlement l’une à l’autre, en alignant leurs
extrémités. Pousser fermement les fils dans le capuchon et
tourner dans le sens horaire jusqu’à ce qu’ils soient bien fixés
(les fils isolés à l’extérieur du connecteur commencent à se
tordre). Tirer doucement sur chaque fil pour s’assurer qu’ils
sont bien fixés.
13. Fixer à nouveau le couvercle du boîtier de raccordement
électrique à l’aide d’un tournevis cruciforme no 2. S’assurer
que les fils ne soient pas pincés entre le couvercle et la base
du boîtier de raccordement électrique. Le couvercle du boîtier
de raccordement électrique doit être fixé à l’aide des 4 vis
retirées à l’étape 3 en s’assurant que le couvercle est
complètement fermé et bien fixé à la base.
A
B
F
C
D
E
G
A. Câble du boîtier de
raccordement électrique
B. Cordon d’alimentation ou
câblage domestique
C. Capuchons (3)
D. Couvercle du boîtier de
raccordement électrique
E. Vis (4)
F. Raccords de câbles (2)
G. Base du boîtier de
raccordement électrique
14. La boîte de jonction n’est pas destinée à être utilisée avec un
conduit métallique rigide.
