46
Installation du panneau
personnalisé (sur certains modèles)

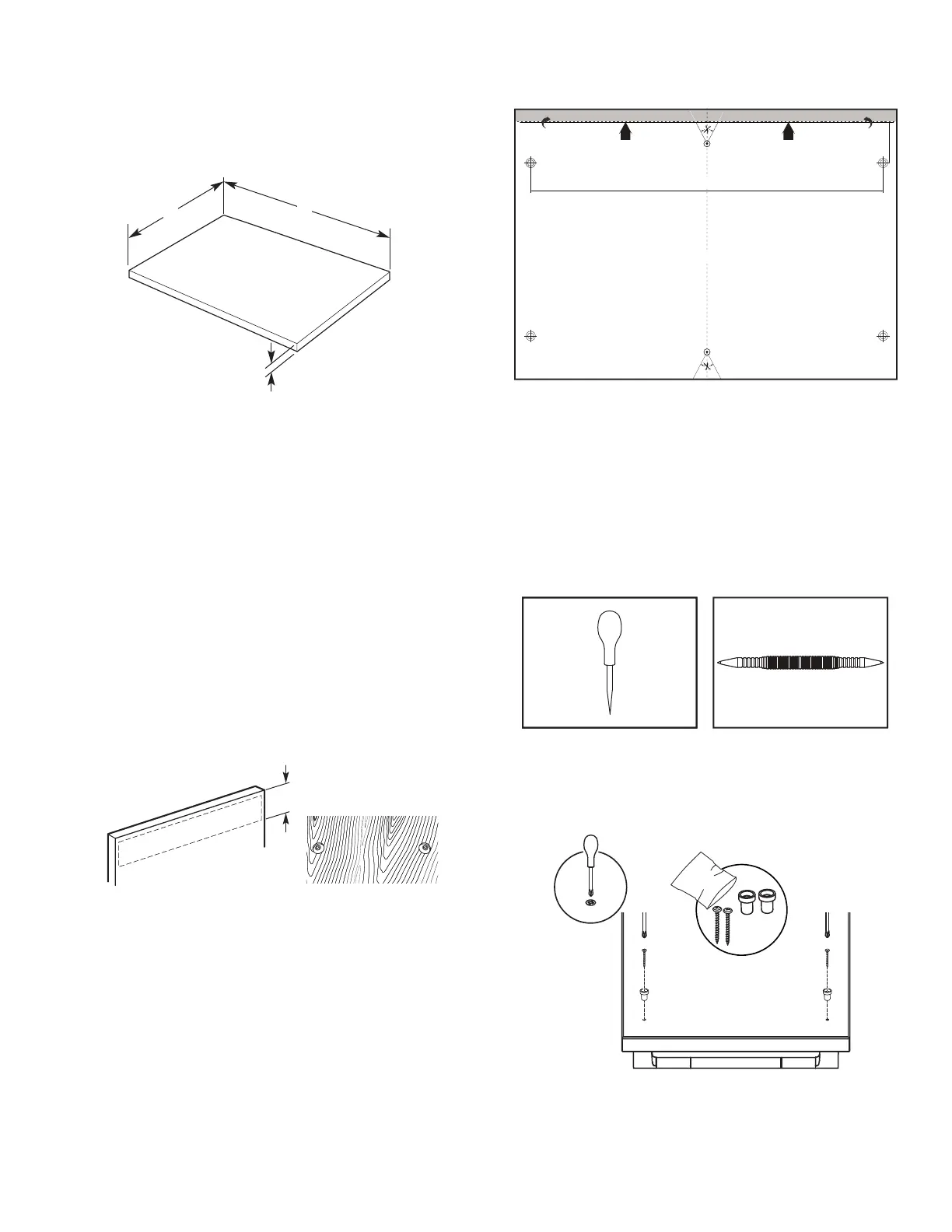

Dimensions du panneau personnalisé
S’assurer que le panneau sur mesure possède les dimensions
recommandées. Voir l’image ci-dessous pour les dimensions
recommandées.
A
B
C
A. 23
9
/
16
po (598 mm)
B. 28
3
/
8
po à 30 po (720 à 762 mm)
C. 5/8 po à 1 po (16 mm à 25 mm)
Le panneau de porte fourni par le client ne doit pas peser plus de
7,3 kg (16 lb) avec la poignée (ensemble). Ils doivent être
fabriqués selon les dimensions spécifiques indiquées ci-dessus. Il
est recommandé de faire appel à un ébéniste pour découper le
panneau sur mesure en raison des dimensions précises requises.
REMARQUE : La poignée destinée au panneau personnalisé
n’est pas comprise.
Étapes d’installation du panneau personnalisé
1. Dans un endroit plat et sans débris, placer une couverture
comme surface de travail.
2. Fixer la poignée du panneau personnalisé comme pour
n’importe quelle autre poignée de meuble. S’assurer de
protéger la surface finie avec du ruban adhésif de peintre lors
de la préparation et de l’encastrement du panneau arrière
pour dissimuler le matériel de fixation.
3. Installer la ou les poignées de quincaillerie personnalisées à
l’avant du panneau personnalisé à l’intérieur de la ligne
pointillée comme illustré ci-dessous.
A
A. 6 po (152,4 mm)
IMPORTANT: Si la poignée est fixée à l’arrière du panneau
personnalisé, les trous de vis doivent être fraisés de façon à
ce que les têtes de vis soient en affleurement avec le
panneau. Si la poignée est fixée à l’avant du panneau
personnalisé, la longueur des vis ne doit pas excéder
l’épaisseur du panneau.
4. Placer le panneau personnalisé, face vers le bas, sur la
couverture, et noter le haut et le bas prévus du panneau, le
cas échéant.
A
B
C
A. 23
5
/
8
po (600 mm)
B. 22
1
/
16
po (560 mm)
C. 2
9
/
16
po (65 mm)
5. À l’aide d’un ruban à mesurer, mesurer la largeur supérieure,
centrale et inférieure du panneau et marquer l’emplacement
du centre soit avec le bord d’un morceau de ruban, soit avec
un crayon à pointe fine.
6. À l’aide de la règle, tracer une ligne reliant toutes les lignes
centrales marquées de manière à identifier le centre du
panneau.
7. À l’aide du gabarit fourni, aligner l’axe du gabarit sur l’axe de
la porte.
Poinçon Pointeau
8. À l’aide d’un pointeau ou d’un poinçon, marquer sur le gabarit
les deux emplacements qui serviront à fixer les montants de la
porte. Retirer le gabarit. Fixer les deux montants de la porte
au panneau personnalisé à l’aide des vis fournies.
B
A
C
A. Vis à tête cruciforme de 3,5 mm x 18 mm (2)
B. Tournevis à tête cruciforme no 2
C. Goujons
