42

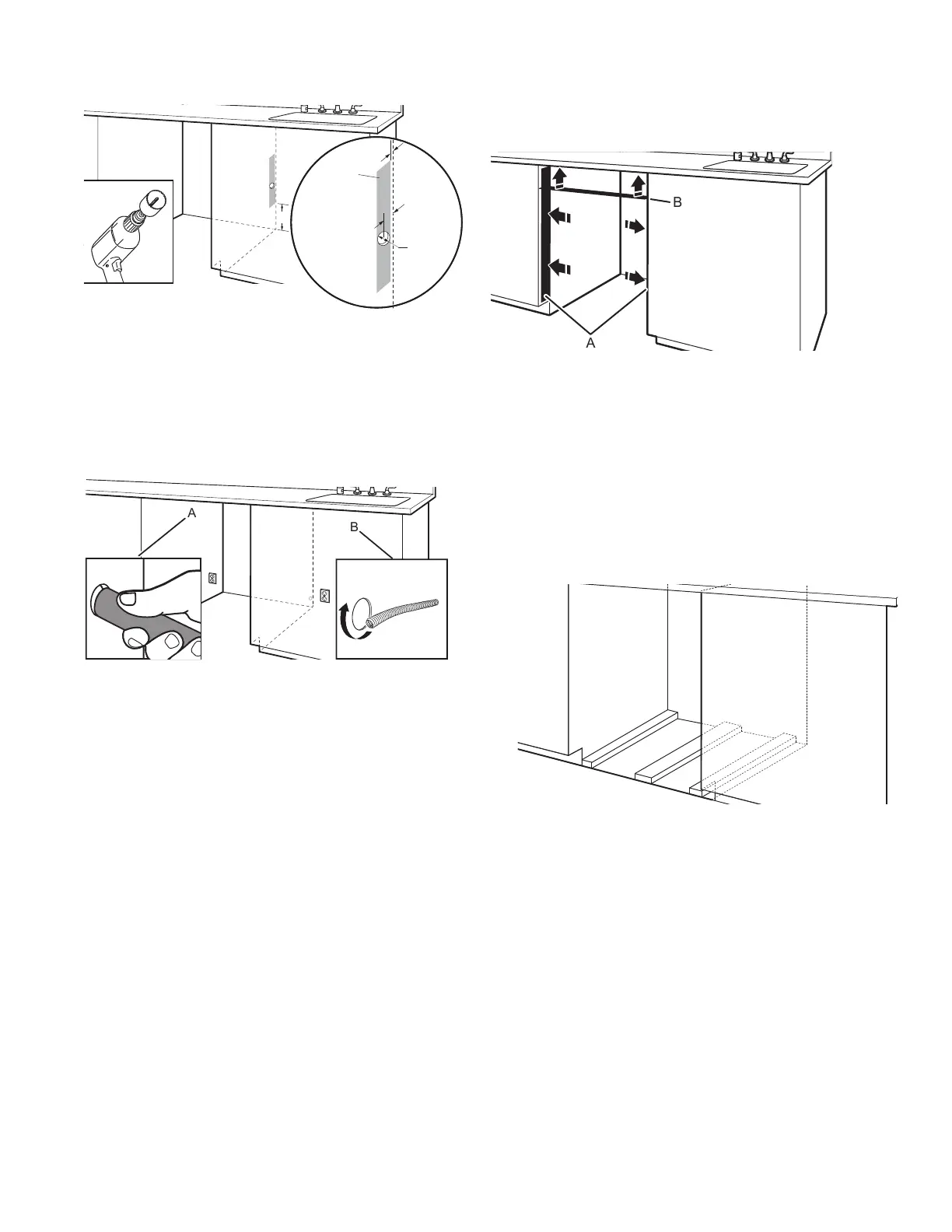

5. Emplacement pour percer l’orifice de la
conduite électrique
D
A
B
C
D
E
A. 6 po (152 mm), hauteur minimale de la zone autorisée à partir du
bas pour les raccordements.
B. 1/2 po (12,7 mm), épaisseur de la paroi arrière de l’armoire.
C. 1
1
/
2
po de largeur x 12 po de hauteur (38,1 x 304,8 mm), surface
autorisée pour les raccordements.
D. 1
1
/
2
po (38,1 mm), diamètre de l’orifice du tuyau Circuit
électrique.
E. 1
1
/
4
po (31,7 mm), distance entre le centre de l’orifice de la
conduite électrique et l’arrière de la paroi de l’armoire.
6. Poncer pour obtenir des tours lisses
B
A
A. Armoire de bois
B. Armoire métallique
Armoire de bois : Poncer l’orifice jusqu’à obtenir une surface
lisse.
Armoire métallique : Couvrir les bords de l’orifice avec le
passe-fil (tube ondulé) fourni avec le matériel d’installation à
l’intérieur du lave-vaisselle. Couper la longueur pour qu’elle
corresponde au périmètre de l’orifice.
Installation de la barrière
anti-humidité (recommandée
pour les comptoirs en bois)
Barrière anti-humidité/cales en bois
A
B
A. Installation des cales en bois
B. Barrière anti-humidité
Veiller à ce que la zone se trouvant sous le plan de travail soit
propre et sèche avant d’installer la barrière anti-humidité. Ôter la
protection de la barrière anti-humidité et appliquer la barrière sur
le dessous du comptoir le long de la rive avant du comptoir.
Découper la barrière anti-humidité selon les besoins.
REMARQUE : Utiliser des cales en bois si la fixation de côté et
l’espacement entre les côtés du lave-vaisselle sont supérieurs à
1/2 po (12,7 mm) de chaque côté ou supérieurs à la longueur des
vis d’ancrage.
7. Surélever le plancher – ajouter des cales au
besoin
Surélever le plancher : Si le plancher de la cuisine est plus
élevé que le plancher de l’ouverture de l’armoire (par
exemple, le carrelage du plancher de la cuisine n’arrive pas
jusque dans l’ouverture de l’armoire), ajouter des cales selon
le besoin dans la zone indiquée pour placer le lave-vaisselle
à une hauteur maximale de 34 po (864 mm) sous le plan de
travail.
REMARQUE : Pour éviter tout déplacement des cales durant
le fonctionnement du lave-vaisselle, les cales doivent être
solidement fixées au plancher.
