39

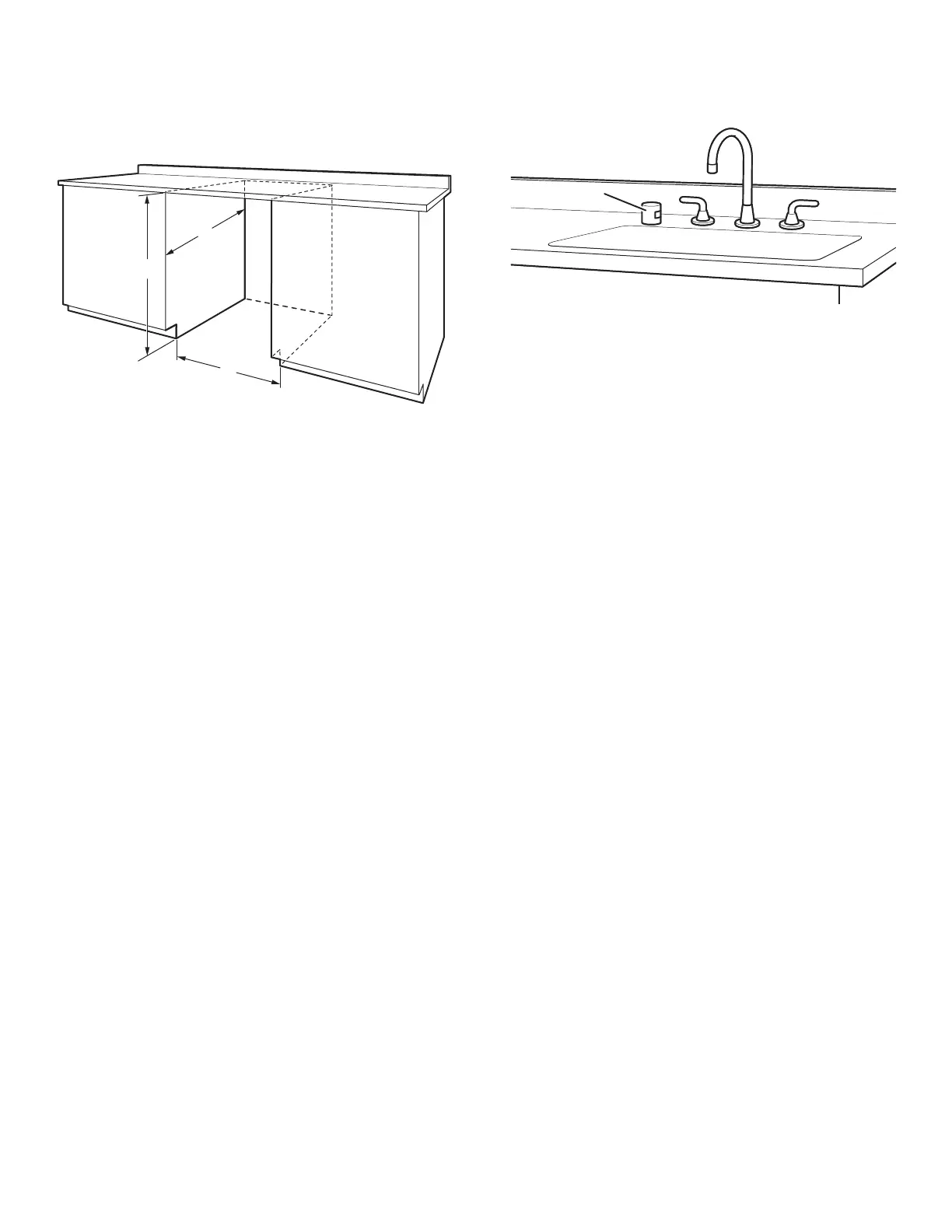

Dimensions de l’ouverture de
l’armoire
Distances de dégagement
Vérifier que toutes les surfaces n’ont aucune aspérité qui
empêcherait l’installation du lave-vaisselle.
C
A
B
A. 32
5
/
16
po à 35
5
/
16
po (820 à 900 mm) depuis le point le plus bas de la
face inférieure du plan de travail.
B. Minimum de 22
1
/
16
po (560 mm)
C. 23
5
/
8
po (600 mm) minimum mesuré au point le plus étroit de
l’ouverture.
Exigences d’évacuation
� Un tuyau d’évacuation neuf est fourni avec le lave-vaisselle. Si
le tuyau de vidange n’est pas assez long, utiliser une rallonge
de tuyau de vidange d’une longueur maximale de
12 pi (3,7 m).
� Veiller à raccorder le tuyau d’évacuation à la canalisation
d’égout en T ou au raccord de broyeur à déchets en amont du
siphon du circuit de plomberie du domicile, et à au moins
20 po (508 mm) au-dessus du sol. On recommande de lover le
tuyau d’évacuation et de le fixer solidement sur la face
inférieure du comptoir ou de le raccorder à un dispositif de
brise-siphon.
IMPORTANT : Ce produit n’est pas équipé d’une boucle
surélevée sur le côté du lave-vaisselle. L’installateur est
responsable de l’ajout d’une boucle surélevée dans l’armoire
adjacente. Une boucle surélevée est nécessaire si le
lave-vaisselle s’écoule dans un drain de plancher. Cela permet
d’éviter que l’eau ne s’écoule du lave-vaisselle pendant son
fonctionnement. Lorsque le drain est raccordé à un drain d’évier, à
un dispositif brise-siphon de comptoir ou à un broyeur, la boucle
surélevée n’est généralement pas nécessaire. Un clapet antiretour
interne au drain empêche le reflux dans le
lave-vaisselle.
� Utiliser un dispositif de brise-siphon si le tuyau d’évacuation
est raccordé au circuit de plomberie du domicile à moins de
20 po (508 mm) au-dessus du sous-plancher ou du plancher.
A
A. Brise-siphon
� Si nécessaire, le dispositif de brise-siphon doit être installé
conformément aux instructions d’installation de ce dernier.
Lors du raccordement du dispositif de brise-siphon à la
canalisation d’égout en T ou au raccord de broyeur à déchets,
un tuyau en caoutchouc (non fourni) sera nécessaire.
� Utiliser des raccords de canalisation d’évacuation de diamètre
intérieur de 1/2 po (12,7 mm) minimum.
Spécifications de l’alimentation en
eau
� Ce lave-vaisselle peut être équipé d’un tuyau d’arrivée
intelligent avec une vanne de coupure d’eau. Ne pas couper le
tuyau d’arrivée d’eau pour quelque raison que ce soit, pour
l’installer, l’adapter ou le raccourcir.
� Ce lave-vaisselle est doté d’une fonction de chauffage de l’eau
et doit être raccordé à la canalisation d’alimentation en eau
chaude.
� Une canalisation d’eau chaude, sous pression de 20 à
120 lb/po
2
(138 à 827 kPa), peut être inspectée par un
plombier certifié.
� Température de 120 °F (49 °C) à l’entrée du lave-vaisselle.
� Tube de 3/8 po (9,5 mm) de diamètre externe avec raccord de
compression ou canalisation d’alimentation en eau flexible
avec ou sans tresse d’acier.
� Tuyau d’arrivée d’eau inclus avec le système de détection des
fuites pour certains modèles.
� Adaptateur de compression de 3/8 po (9,5 mm) x 3/4 po
(19 mm) inclus pour l’arrivée d’eau (uniquement pour les
modèles avec système de détection des fuites).
� S’il est installé dans une nouvelle construction, vous assurer
que l’entrée d’eau de la maison a été nettoyée avant
d’effectuer le branchement au lave-vaisselle pour en enlever
les débris possibles.
Spécifications électriques
S’assurer que le raccordement électrique est adéquat et conforme
au code national de l’électricité, ANSI/NFPA 70 – dernière édition,
et à tous les codes et règlements locaux en vigueur.
Pour obtenir un exemplaire gratuit des normes des codes
ci-dessus, contacter :
National Fire Protection Association
1 Batterymarch Park
Quincy, MA 02169-7471
