13

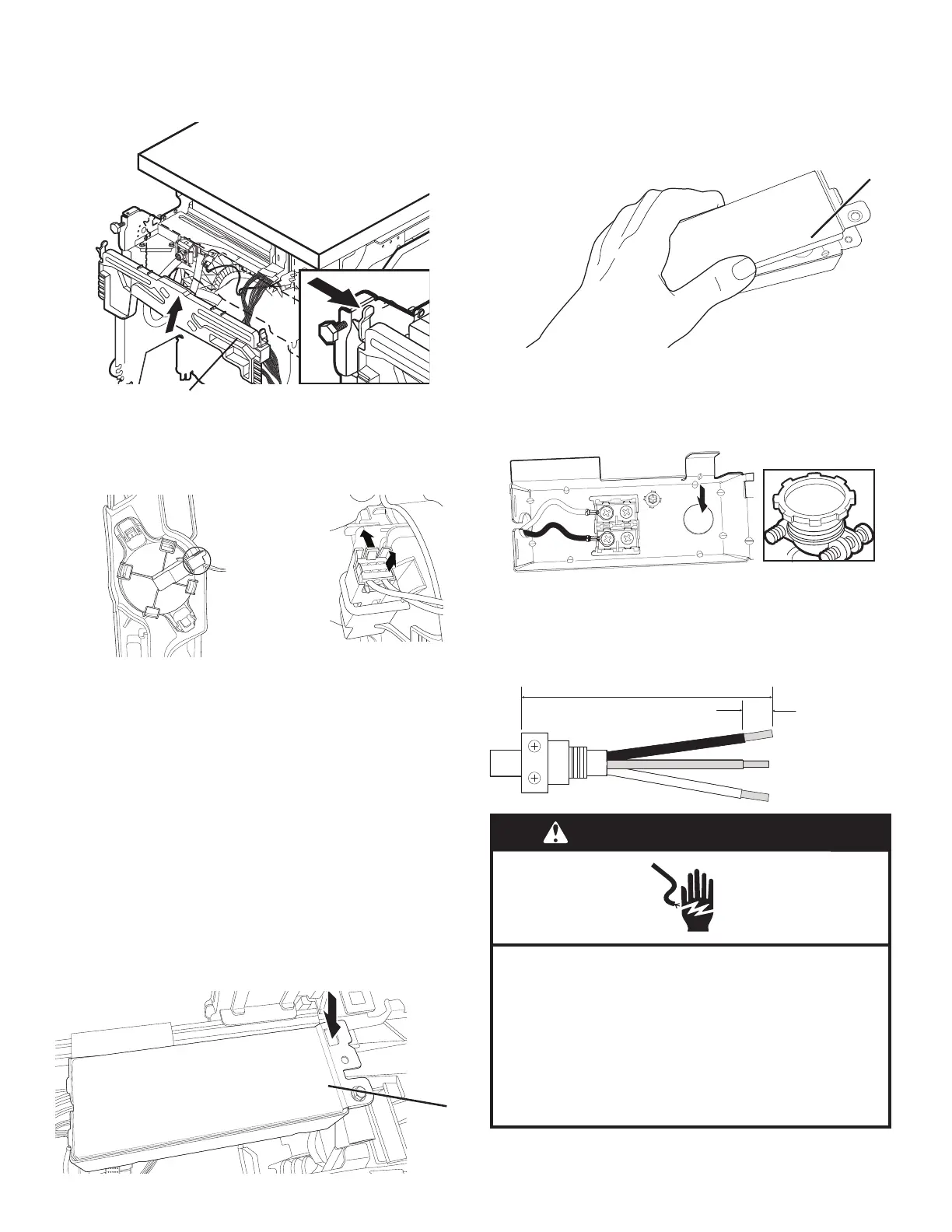

DÉBRANCHER ET ENLEVER LE PLATEAU
D’ÉCOULEMENT
4. Enlever le plateau d’écoulement
Plateau d’égouttement
Pour retirer le plateau d’écoulement, appuyer vers l’intérieur sur
les boutons situés de chaque côté du plateau en plastique et
tirer vers vous. Faire attention de ne pas tirer trop loin ou trop
fort puisque le l du contacteur à otteur est toujours branché.
5. Retirer le l du contacteur à otteur
1
2
Pour retirer le l du contacteur à otteur, pousser doucement sur
l’onglet de fermeture du connecteur (1), puis tirer le connecteur
(2) à l’extérieur du boîtier. Le otteur ne devrait pas être enlevé
du plateau.
REMARQUE: Ne pas installer le plateau d’égouttement avant
d’en être instruit.
BRANCHEMENT DU CÂBLE
ÉLECTRIQUE
Utiliser un cordon d’alimentation homologué UL/CSA pour le
lave-vaisselle.
Ensemble pour cordon d’alimentatio
n
L’ensemble comprend habituellement un cordon d’alimentation,
un serre-câbles métallique, un œillet et des connecteurs de
ls. (Droit: No de pièce Whirlpool4317824, 90°: No de pièce
Whirlpool W10278923RP). Pour une bonne installation, se
reporter aux instructions d’installation fournies avec l’ensemble.
1. Retirer le boîtier de raccordement
Boîtier de
raccordement
Pour retirer le boîtier de raccordement, appuyer sur le fermoir
en plastique, glisser la boîte vers la gauche de l’appareil contre
le tube de métal et faire tourner le côté gauche de la boîte vers
l’avant. S’assurer que le câblage du produit reste attaché dans le
boîtier de raccordement
2. Ôter le couvercle de la boîte de connexion
Couvercle du boîtier
de connexion
À l’aide d’un tourne-écrou de 1/4 po (6,4mm), retirer la vis xant
le couvercle du boîtier de raccordement. Retirer le couvercle en
le soulevant du boîtier. Conserver le couvercle pour utilisation
ultérieure.
3. Installation du serre-câbles
Installer un serre-câbles métallique (homologation UL/CSA).
S’assurer que les têtes de vis soient orientées vers le haut lors
du serrage de l’écrou à conduit. Un serre-câbles est fourni dans
l’ensemble du cordon d’alimentation.
Longueur de câble suggérée en lien avec le
serre-câbles
4
1
/2 po
(114,3mm)
0,75po à 1po
(19mm à 25mm)
AVERTISSEMENT
Risque de choc électrique
Relier le lave-vaisselle à la terre d’une méthode
électrique.
Brancher le fil relié à la terre au connecteur vert relié à
la terre dans la boîte de la borne.
Ne pas utiliser un câble de rallonge.
Le non-respect de ces instructions peut causer
un décès, un incendie ou un choc électrique.
2. Retrait du
panneau
d’accès
