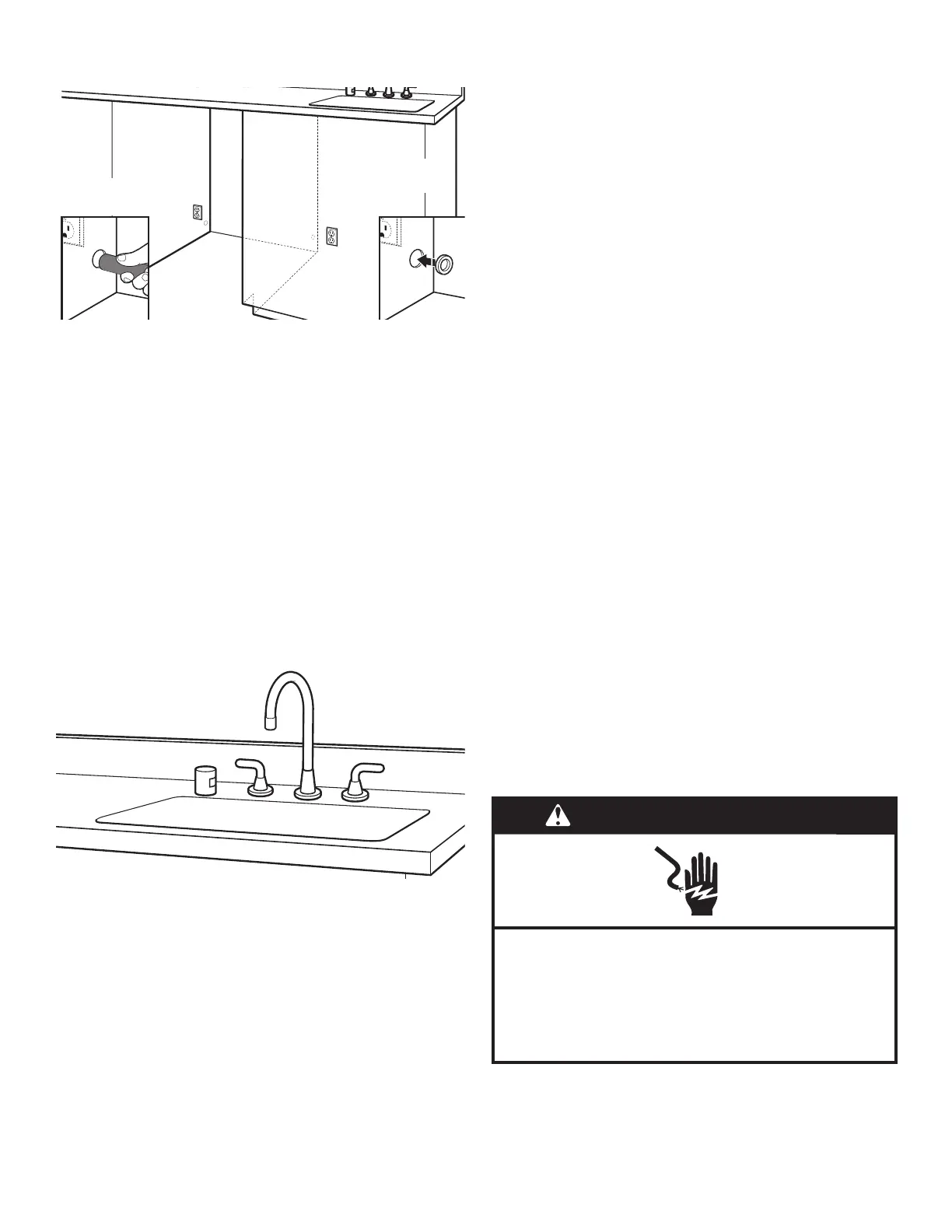

Poncer pour obtenir des tours lisses
Armoire
de bois
Armoire
métallique
Armoire de bois: Poncer l’orice jusqu’à obtenir une surface lisse.
Armoire métallique: Couvrir le contour du trou avec l’œillet
fourni avec l’ensemble du cordon d’alimentation.
SPÉCIFICATIONS DE L’ALIMENTATION
EN EAU
■ Ce lave-vaisselle est doté d’une fonction de chauffage de l’eau
et doit être raccordé à la canalisation d’alimentation en eau
chaude.
■ Une canalisation d’eau chaude, sous pression de
20 à 120lb/po
2
(138 à 862kPa), peut être inspectée par un
plombier certié.
■ Température de 120°F (49°C) à l’entrée du lave-vaisselle.
CONNEXION ENTRE LE TUYAU DE DISTRI-
BUTION ET LA VALVE DE DISTRIBUTION
S’assurer que la rondelle de caoutchouc est correctement
installée dans le raccord. Enler le raccord de3/4po (19mm)
du coude à 90 jusqu’au robinet et serrer à la main pour éviter de
visser de travers. Serrer à la main jusqu’à ce que le raccord soit
serré.
À l’aide d’une pince, vérier l’étanchéité du raccord. Un serrage
supplémentaire de 1/4 à 1/2 tour peut être nécessaire pour
sceller le joint d’étanchéité en caoutchouc. Passer le tuyau par
le côté arrière gauche de l’unité.
REMARQUE: Ne pas utiliser de ruban avec les raccords de
compression. Ne pas serrer excessivement. Le raccord risque
d’être endommagé. Passer la canalisation d’alimentation en eau
par l’arrière de l’appareil avant de régler l’appareil.
EXIGENCES D’ÉVACUATION
■ Un tuyau d’évacuation neuf est fourni avec le lave-vaisselle.
Si le tuyau de vidange n’est pas assez long, n’acheter que
des pièces certiées Whirlpool par l’usine. Pour commander,
consulter les coordonnées indiquées dans le Guide de
démarrage rapide.
REMARQUE: Ne pas raccorder plusieurs tuyaux de vidange.
■ Veiller à raccorder le tuyau d’évacuation à la canalisation
d’égout en T ou au raccord de broyeur à déchets en amont du
siphon du circuit de plomberie du domicile, et à au moins 20po
(50,8cm) au-dessus du sol. On recommande de lover le tuyau
d’évacuation et de le xer solidement sur la face inférieure du
comptoir ou de le raccorder à un dispositif de brise-siphon.
■ Utiliser un dispositif de brise-siphon si le tuyau d’évacuation est
raccordé au circuit de plomberie du domicile à moins de 20po
(50,8cm) au-dessus du sous-plancher ou du plancher.
Utiliser un brise-siphon
■ Si nécessaire, le dispositif de brise-siphon doit être installé
conformément aux instructions d’installation de ce dernier.
Lors du raccordement du dispositif de brise-siphon à la
canalisation d’égout en T ou au raccord de broyeur à déchets,
un tuyau en caoutchouc (non fourni) sera nécessaire.
■ Utiliser des raccords de canalisation d’évacuation de diamètre
intérieur de 1/2po (1,3cm) minimum.
■ Tube de cuivre de 3/8 po (0,95cm) de diamètre externe avec
raccord de compression ou canalisation d’alimentation en
eau exible à tresse d’acier.
REMARQUE: L’emploi d’un tuyau de plastique d’un
minimum de 1/2 po (1,3cm) n’est pas recommandé.
■ Raccord coudé à 90° avec raccord de tuyau de 3/4 po
(0,95cm) et rondelle de caoutchouc.
■ Ne pas souder à moins de 6po (15,2cm) de l’électrovanne
d’admission d’eau.
■ S’il est installé dans une nouvelle construction, vous assurer
que l’entrée d’eau de la maison a été nettoyée avant
d’effectuer le branchement au lave-vaisselle pour en enlever
les débris possibles.
IMPORTANT: Veiller à ne pas coincer la canalisation de
cuivre, le tuyau d’évacuation, le cordon d’alimentation ou
le câble de raccordement direct entre le lave-vaisselle et
l’armoire. Enlever la feuille de carton placée sous le
lave-vaisselle (si utilisée).
REMARQUE: S’il remplace un lave-vaisselle existant, il est
recommandé d’installer une nouvelle entrée d’eau et vider le
tuyau de vidange (fourni) avec le nouveau lave-vaisselle.
REMARQUE: Si l’on utilise un tuyau exible tressé,
remplacer le tuyau d’alimentation après 5ans d’utilisation
pour réduire le risque de défaillance du tuyau. Inscrire la date
d’installation ou de remplacement du tuyau sur celui-ci, pour
référence ultérieure.
SPÉCIFICATIONS ÉLECTRIQUES
AVERTISSEMENT
Risque de choc électrique
Interrompre l'alimentation électrique avant d'installer
le lave-vaisselle (au niveau du tableau de distribution -
fusible ou disjoncteur)
Le non-respect de cette instruction peut causer
un décès ou un choc électrique.
Il vous faut:
■ Alimentation de 120 V CA à 60Hz et protégée par un fusible
de 15 ou 20 A
