31
5. Si les grilles de brûleur sont installées, les retirer.

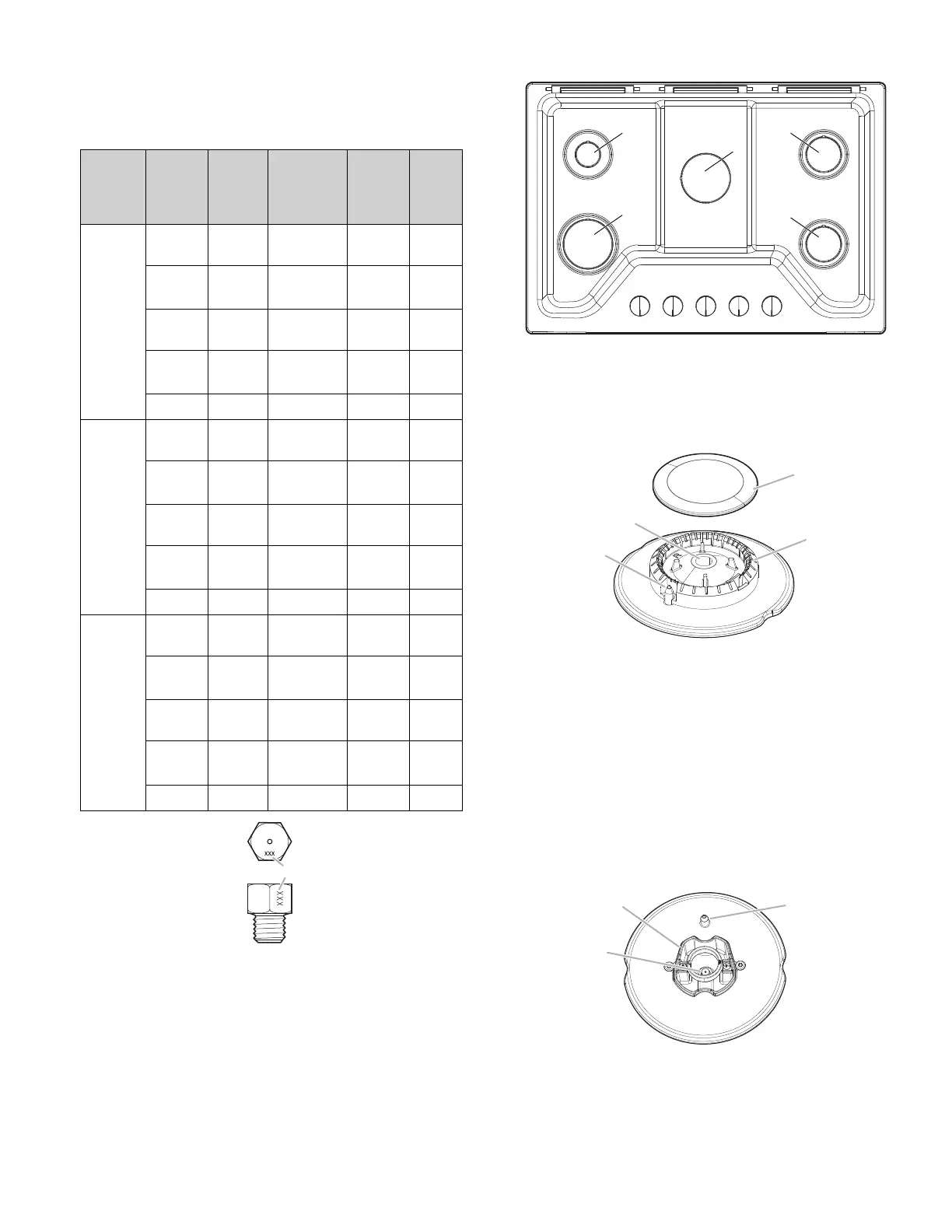

Utiliser le tableau qui suit pour choisir le gicleur approprié
selon le modèle de l’appareil et l’emplacement du brûleur à
convertir.
Tableau des gicleurs pour gaz propane
Famille
de
modèles
Brûleur
Capaci-
té du
brûleur
(BTU)
Couleur
Em-
preinte
(A)
Taille
(mm)
WCG-
K3030P
et
WCG-
K5030P
Avant
droit
6500 NOIR 80
0,8
Avant
gauche
11000 VERT 100 1
Arrière
droit
11000 VERT 100 1
Arrière
gauche
4000 ROUGE 60
0,6
Centre S.O. S.O. S.O. S.O.
WCG-
K5036P,
WCG-
K7030P,
WCG-
K7530P,
WCG-
K7536P
Avant
droit
6500 NOIR 80
0,8
Avant
gauche
11000 VERT 100 1
Arrière
droit
6500 NOIR 80
0,8
Arrière
gauche
4000 ROUGE 60
0,6
Centre 11000 VERT 100 1
WCG-
K7036P
Avant
droit
9000 JAUNE 90
0,9
Avant
gauche
11000 VERT 100 1
Arrière
droit
9000 JAUNE 90
0,9
Arrière
gauche
4000 ROUGE 60
0,6
Centre 11000 VERT 100 1
A
A. Empreinte
Emplacement des brûleurs
C
B
D
A
E
A. Avant gauche
B. Arrière gauche
C. Centre
D. Arrière droit
E. Avant droit
6. Retirer tous les chapeaux et les bases des brûleurs (consulter
le Guide de démarrage rapide pour des informations sur les
brûleurs).
B
D
C
A
Flamme ordinaire
A.
Électrode d’allumage
B. Ouverture du tube d’arrivée de gaz
C. Chapeau de brûleur
D. Base du brûleur
7. Conversion du brûleur standard :
� À l’aide d’une clé de 7 mm, desserrer et retirer le
gicleur (A).
� Conserver à part l’injecteur du brûleur.
� Remplacer le gicleur par un gicleur pour gaz propane de
taille correcte. Voir le tableau de sélection des gicleurs
pour gaz propane.
A
B C
A. Injecteur
B. Porte-injecteur
C. Électrode d’allumage par étincelle
8. Replacer la feuille isolante.
