3. Utiliser une clé mixte de 15/16 po (2,4 cm) et une pince
multiprise pour fixer le raccord flexible sur les raccords
d’adaptation. S’assurer que le raccord n’est pas déformé.
IMPORTANT : Tous les raccords doivent être bien serrés à
l’aide d’une clé. Ne pas serrer excessivement la connexion
sur le détendeur. Un serrage excessif pourrait provoquer une
fissuration du détendeur et une fuite de gaz. Lors du serrage
des raccords, empêcher le détendeur de tourner.

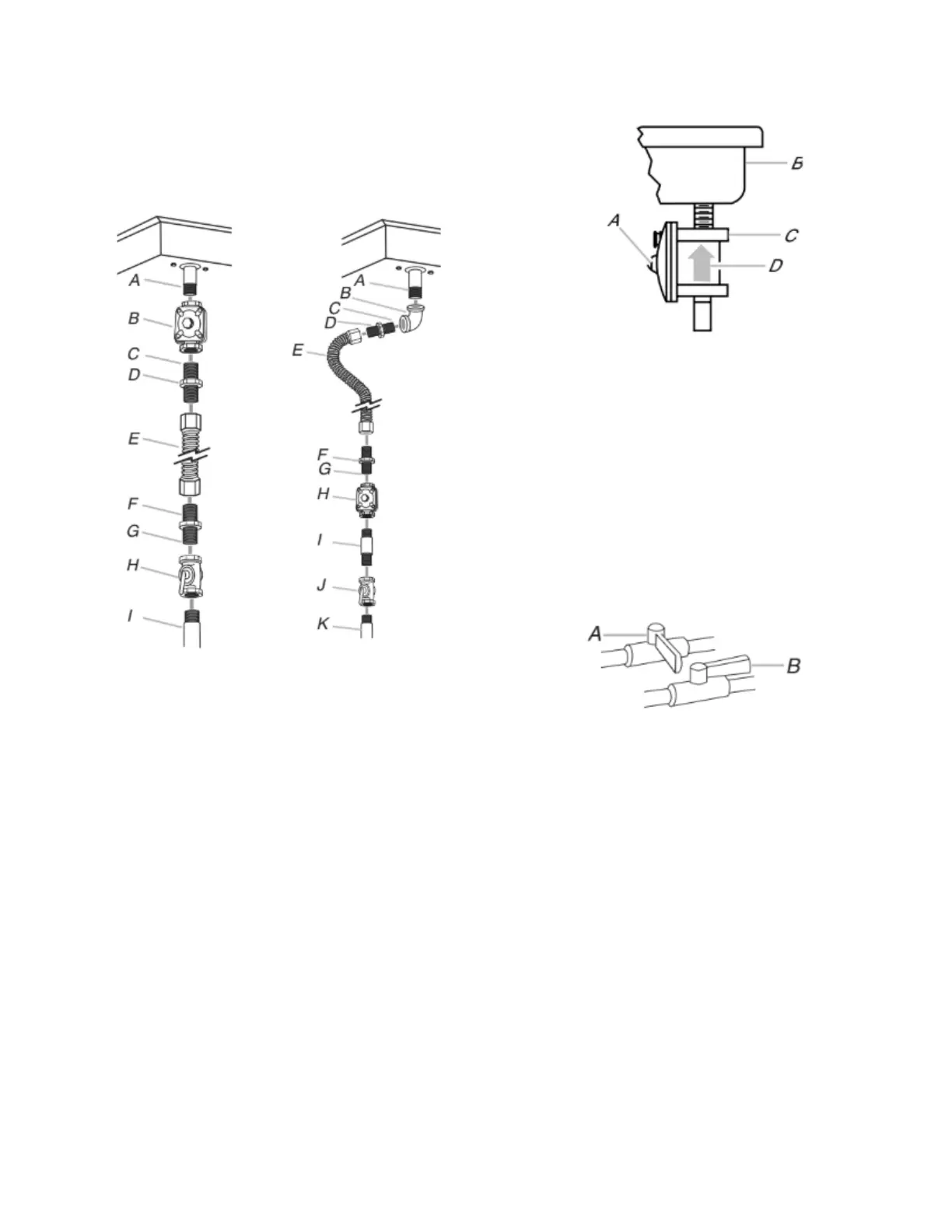

A. Entrée de la tubulure de
distribution
B. Détendeur
C. Appliquer un composé
d’étanchéité.
D. Raccord d’adaptation (doit
posséder un filetage mâle
1/2 po [1,3 cm] pour
tuyauterie)
E. Raccord flexible
F. inclus
G. Appliquer un composé
d’étanchéité.
H. Robinet d’arrêt manuel
I. Conduite de gaz de 1/2 po
(1,3 cm) ou 3/4 po (1,9 cm)
A. Entrée de la tubulure de
distribution
B. Coude de 3/4 po (1,9 cm)
C. Appliquer un composé
d’étanchéité.
D. Raccord d’adaptation (doit
posséder un filetage mâle
3/8 po [9,5 mm] pour
tuyauterie)
E. Raccord flexible (doit être
acheminé à travers la paroi
séparant les armoires)
F. Raccord d’adaptation (doit
posséder un filetage mâle
3/8 po [9,5 mm] pour
tuyauterie)
G. Appliquer un composé
d’étanchéité.
H. Détendeur de l’appareil
(fourni)
I. Conduite de gaz de 1/2 po
(1,3 cm) ou 3/4 po (1,9 cm)
J. Robinet d’arrêt manuel
K. Conduite de gaz de 1/2 po
(1,3 cm) ou 3/4 po (1,9 cm)
4. Installer le régulateur avec la flèche orientée vers le fond de la
base de la table de cuisson, et de manière à ce que le
chapeau d’accès du détendeur soit accessible.
A. Chapeau de l’ouverture d’accès
B. Arrière de la table de cuisson
C. Détendeur
D. Flèche vers le haut. Détendeur – Doit être installé avec la
flèche pointant vers le haut (vers le fond de la table de cuisson)
IMPORTANT: Utiliser uniquement un composé d’étanchéité des
tuyauteries conçu pour l’utilisation avec le gaz naturel ou le
propane. Ne pas utiliser de ruban TEFLON
®
. Il sera nécessaire de
choisir les raccords à utiliser en fonction de la configuration
d’installation.
Achever le Raccordement
1. Ouvrir le robinet d’arrêt manuel sur la canalisation
d’alimentation en gaz. Le robinet est ouvert lorsque la manette
est parallèle au conduit d’alimentation en gaz.
A. Robinet fermé
B. Robinet ouvert
2. Vérifier tous les raccordements en les badigeonnant d’une
solution de détection des fuites non corrosive approuvée. La
formation de bulles indique la présence d’une fuite. Réparer
toutes les fuites.
