33

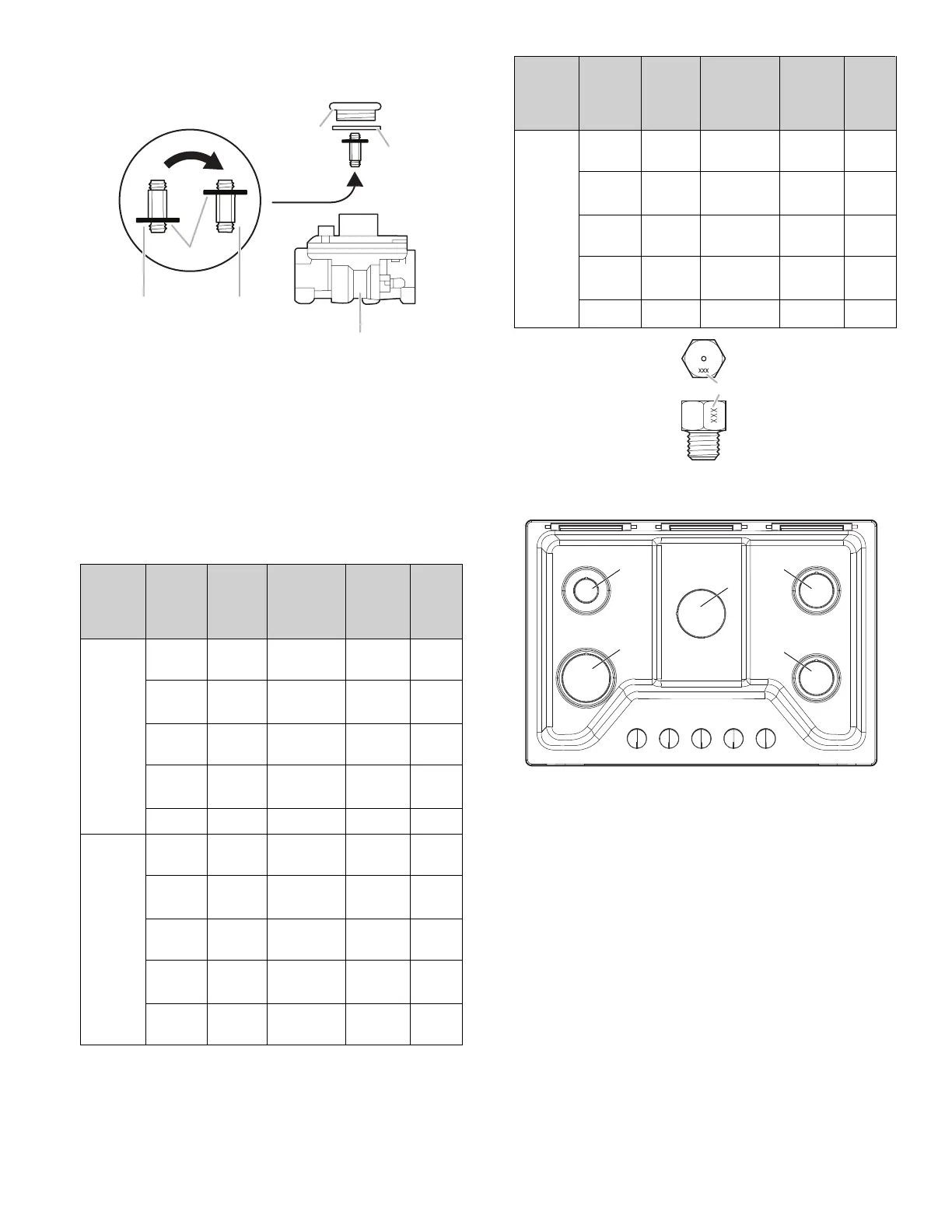

Réinstaller le chapeau et le joint sur le détendeur en tournant
dans le sens horaire.
A
B
C
D
E F
A. Chapeau de l’ouverture
d’accès
B. Joint
C. Détendeur
D. Disque sur le ressort de
retenue
E. Ressort de retenue en
position gaz propane (LP)
F. Ressort de retenue en
position gaz naturel
4. Si les grilles de brûleur sont installées, les retirer.
5. Enlever les grilles de brûleur si elles sont installées.
Utiliser le tableau qui suit pour choisir le gicleur approprié
selon le modèle de l’appareil et l’emplacement du brûleur à
convertir.
Tableau de sélection des injecteurs pour Gaz Naturel
Famille
de
modèles
Brûleur
Capaci-
té du
brûleur
(BTU)
Couleur
Em-
preinte
(A)
Taille
(mm)
WCG-
K3030P
et
WCG-
K5030P
Avant
droit
9100 BLEU 130
1,30
Avant
gauche
12000 ROUGE 150
1,5
Arrière
droit
18000 NOIR 188
1,88
Arrière
gauche
5000 VERT 96
0,96
Centre S.O. S.O. S.O. S.O.
WCG-
K5036P,
WCG-
K7030P,
WCG-
K7530P,
WCG-
K7536P
Avant
droit
9100 BLEU 130
1,30
Avant
gauche
12000 ROUGE 150
1,5
Arrière
droit
9100 BLEU 130
1,30
Arrière
gauche
5000 VERT 96
0,96
Centre 18000 NOIR 188
1,88
Famille
de
modèles
Brûleur
Capaci-
té du
brûleur
(BTU)
Couleur
Em-
preinte
(A)
Taille
(mm)
WCG-
K7036P
Avant
droit
11000 ORANGE 143
1,43
Avant
gauche
12000 ROUGE 150
1,5
Arrière
droit
11000 ORANGE 143
1,43
Arrière
gauche
5000 VERT 96
0,96
Centre 18000 NOIR 188
1,88
A
A. Empreinte
Emplacement des brûleurs
C
B
D
A
E
A. Avant gauche
B. Arrière gauche
C. Centre
D. Arrière droit
E. Avant droit
