21

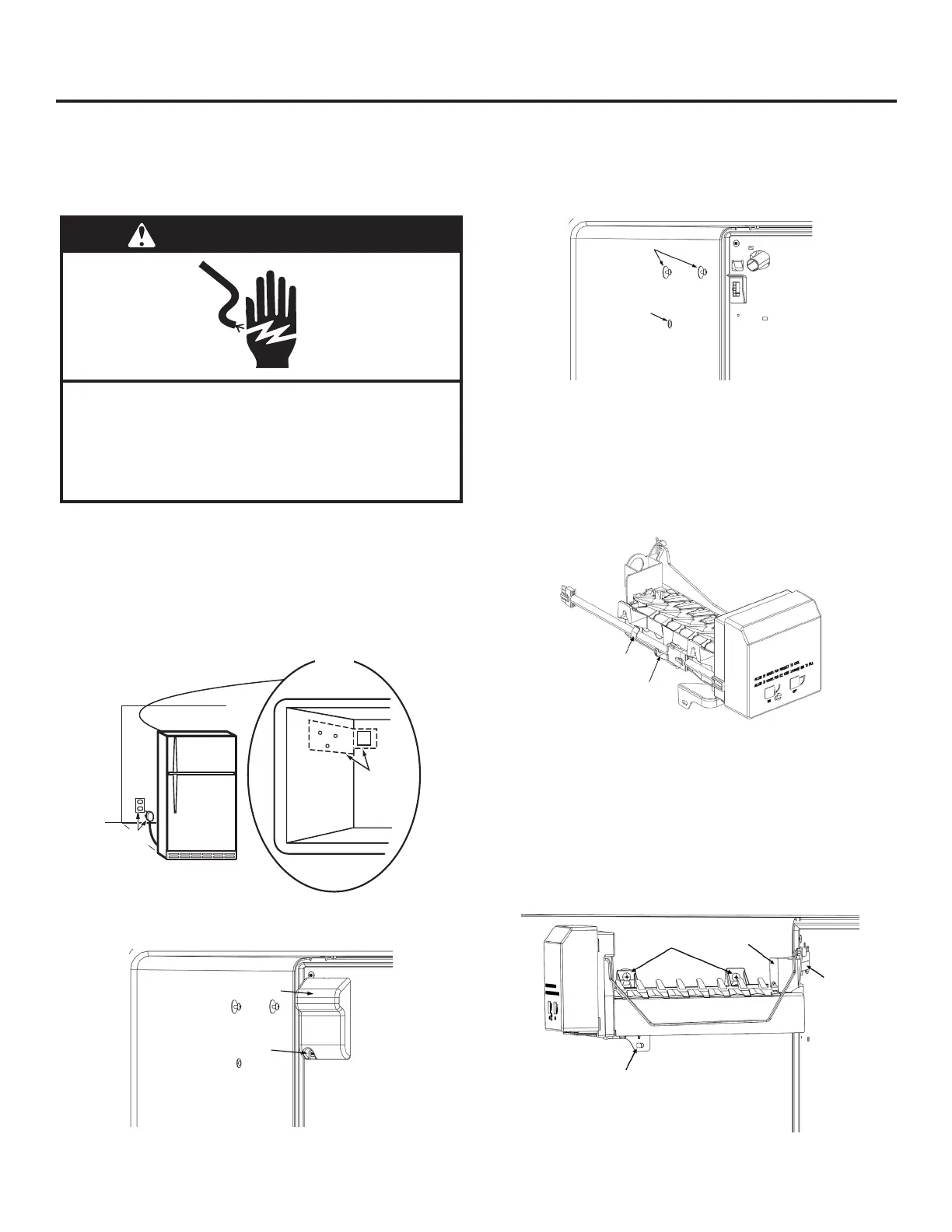

Instalación de la fábrica de hielo
Pasos de preparación
Consulte la ilustración a continuación para los siguientes pasos.
1. Aleje el refrigerador de la pared para que pueda acceder
fácilmente al panel posterior.
IMPORTANTE: Asegúrese de proteger el piso de cualquier daño.
2. Desenchufe el refrigerador o desconecte el suministro de energía.
3. Abra la puerta del congelador y saque todos los alimentos
del compartimiento interior del congelador.
4. En aquellos modelos con congelador en la parte superior, sin
estante de ancho completo en el congelador, saque el estante
de la bandeja para hielo. Coloque el estante a un lado; lo va a
utilizar más adelante para apoyar el balde para hielo.
NOTA: El área de trabajo para el refrigerador/congelador se
muestra en el DETALLE A abajo.
5. Saque el tornillo de la cubierta del conector de la fábrica de
hielo y del tubo. Conserve este tornillo para la instalación de
la fábrica de hielo. Retire la cubierta
6. Inserte el extremo de un destornillador de punta pequeña debajo del
borde del tapón del oricio de montaje de la máquina de hielo en el
costado del revestimiento del congelador y sáquelo de su oricio.
Puede desechar el tapón.
NOTA: Verique que los tornillos de tope estén en su lugar.
7. Tome los dos arneses de puente que se incluyen en el kit y
determine cuál puede conectarse al conector que está en la pared
trasera del compartimiento del congelador. Deseche el otro.
Montaje de la fábrica de hielo
8. Conecte el arnés de puente compatible al mazo de cables de
la fábrica de hielo. Pase los cables sobre la guía y a través
del clip de alambre en la fábrica de hielo.
9. Coloque la fábrica de hielo dentro del compartimiento del
congelador y conecte su conector de cableado al conector del
compartimiento del congelador, de modo que queden asegurados
juntos (el brazo de bloqueo encajará sobre la lengüeta levantada).
Los conectores encajarán juntos de un solo modo.
10. Cuelgue la fábrica de hielo en las lengüetas ubicadas en los
tornillos de tope. Asegúrese de que el oricio de montaje del
soporte esté alineado con el oricio de montaje en el
revestimiento del congelador.
NOTA: Guíe el tubo de llenado a través del oricio en la copa
de llenado.
ADVERTENCIA
Peligro de Choque Eléctrico
Desconecte el suministro de energia antes de
instalar la fábrica de hielo.
No seguir esta instrucción puede ocasionar
la muerte o choque eléctrico.
Detalle A
Screw
Connector &
Tube Cover
Cómo quitar la cubierta del conector y el tubo
Mounting
Hole Plug
Shoulder Screws
Retire el tapón del oricio de montaje
Connectors
Trabajará
en estas
áreas
Lado iz-
quierdo del
comparti-
miento del
congelador
Enchufe
del cable y
tomacorriente
Pared posterior
Área de trabajo
Cubierta del
conector y del tubo
Tornillo
Tapón del oricio
de montaje
Tornillo de
tope
Conexión del arnés de puente
Guía
Clip de
cable
Tornillo de tope
Oricio de montaje
del soporte
Recipiente
de llenado
Tubo de
llenado
Montaje de la fábrica de hielo
