21

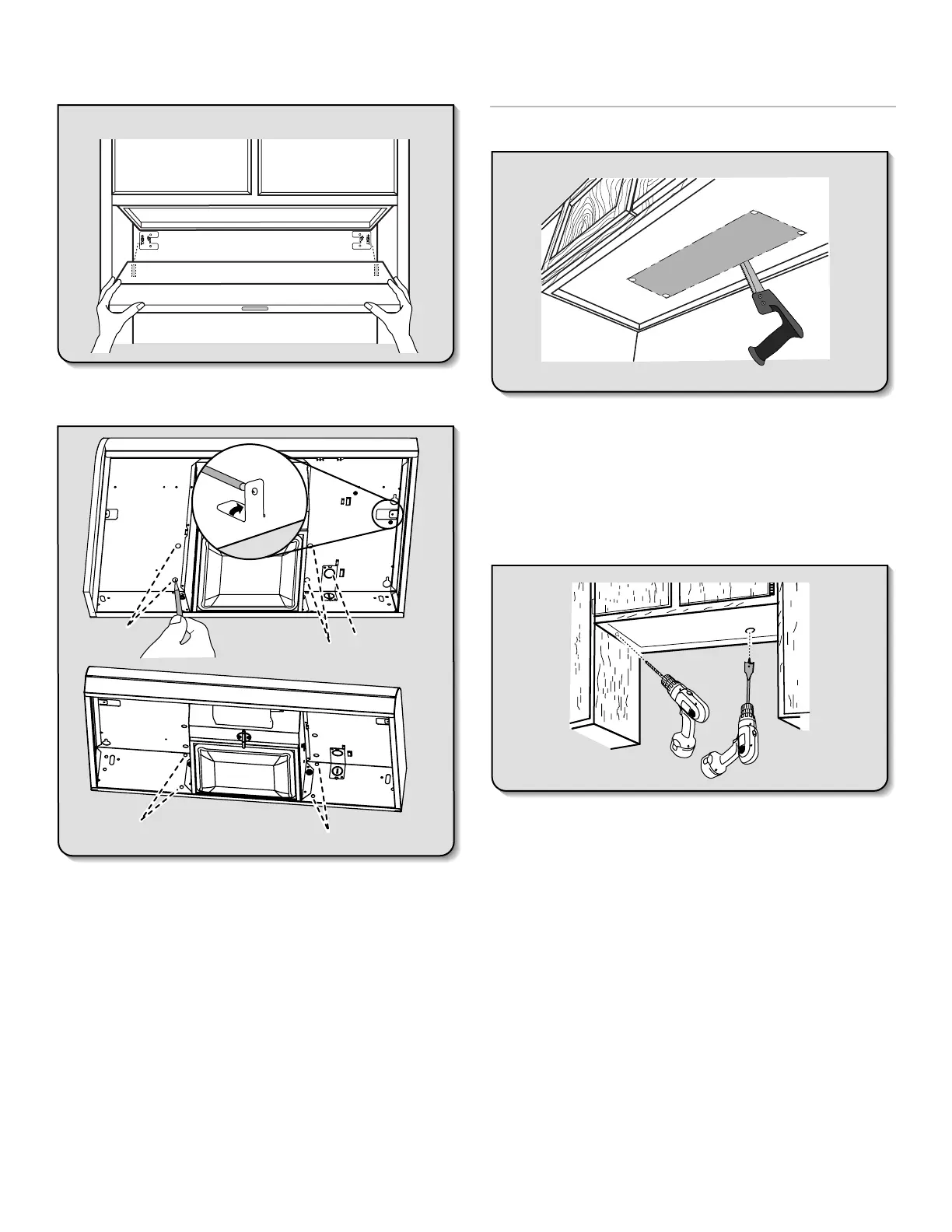

5. Marquage de l’emplacement
des trous
Remettre la hotte en place et insérer les pattes des brides
de montage dans les fentes situées à l’arrière de la hotte.
Maintenir la hotte en place d’une main ferme et plier
chaque patte de montage (A) vers le haut en formant
un angle de 90° environ.
FACULTATIF : Marquer le trou de chaque patte de montage.
Marquer le trou à l’emplacement de l’opercule pour
le passage de l’alimentation électrique (B).
Pour une installation à évacuation par le dessus :
Marquer l’emplacement des 4 trous d’évacuation (C)
sur la partie supérieure de la hotte.
Pour une installation à évacuation par l’arrière :
Marquer l’emplacement des 4 trous d’évacuation (D)
sur la partie arrière de la hotte.
FACULTATIF : Marquer le trou de chaque patte de montage.
Retirer la hotte et la mettre de côté.
6. Marquage et découpage
de l’ouverture d’évacuation
Circuit d’évacuation pour conduit rectangulaire
de 3
1
/
4
" x 10" (8,3 x 25,4 cm)
■ À l’aide d’un foret de
1
/
2
" (13 mm), percer un trou à chaque
marque effectuée précédemment sur la paroi ou le placard
supérieur. En utilisant les extrémités externes des trous,
marquer l’ouverture de l’évacuation.
■ Utiliser une scie sauteuse ou une scie à guichet pour
découper l’ouverture d’évacuation.
7. Perçage des ouvertures
des câbles électriques
À l’aide d’un foret de 1
1
/
4
" (3 cm), percer le trou à
l’emplacement du serre-câble marqué précédemment.
FACULTATIF : À l’aide d’un foret de
1
/
8
" (3 mm), percer des
avant-trous aux emplacements de chaque patte de montage
marqués précédemment, à un angle d’environ 45° vers le haut.
45˚+
A
B
C
C
D
D
A
90˚
