22

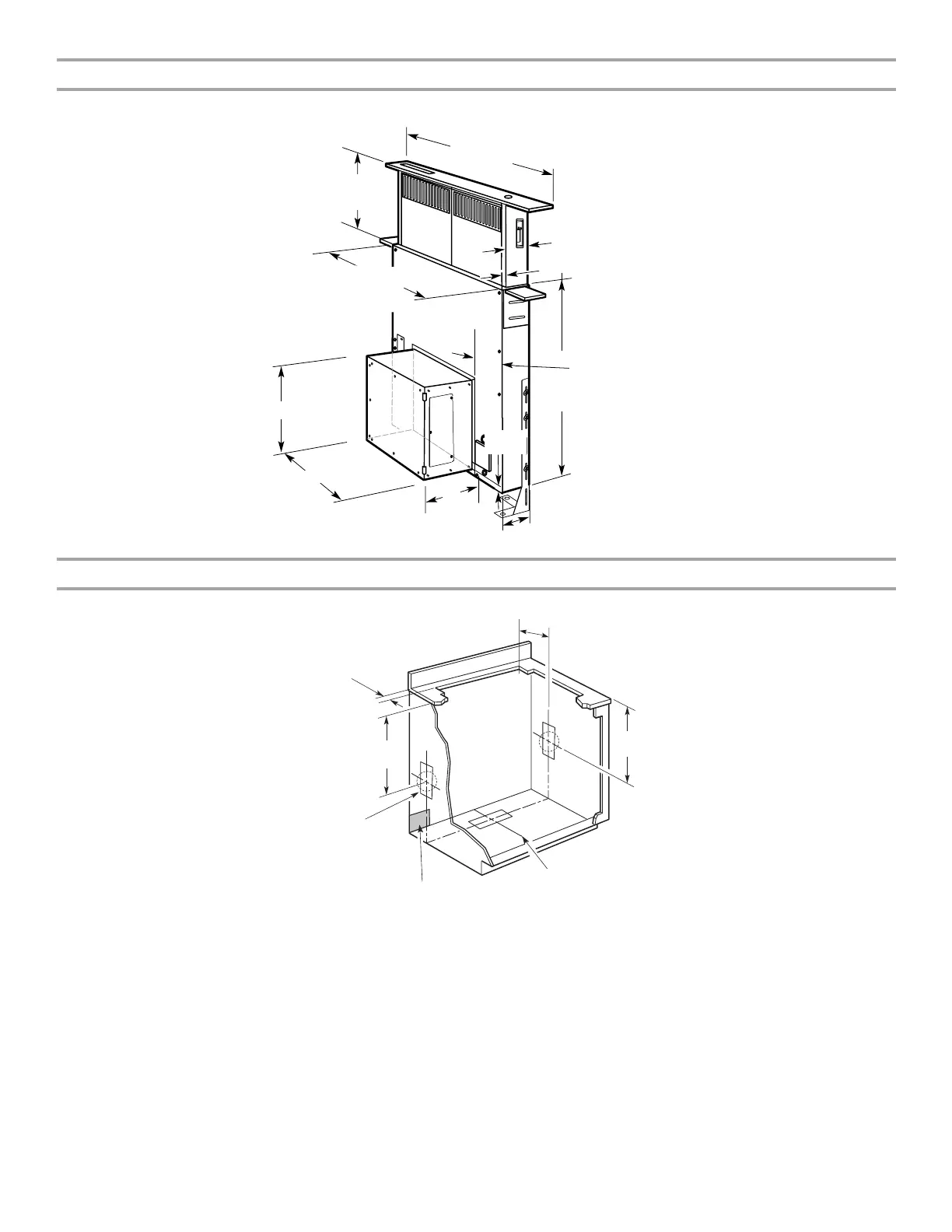

Dimensions du produit
Dimensions du placard
REMARQUES :
■ Pour les dimensions de l’ouverture recevant la table de
cuisson, voir les instructions du fabricant de la table de
cuisson (profondeur et largeur).
■ Pour les ouvertures découpées pour le circuit d’évacuation,
utiliser les dimensions applicables à la situation d’installation.
■ Circuits d’évacuation avec ventilateur monté à l’intérieur et
raccordé au conduit d'évacuation rectangulaire de 3¼" x 10"
(8,3 x 25,4 cm) ou circulaire de 6" (15,2 cm). Pour cette
configuration, l’emplacement des ouvertures à découper
dépend de la configuration d’installation spécifique.
Largeurs de la
garniture supérieure:
30" (76,2 cm)
36" (91,4 cm)
13¹⁄₂" (34,3 cm)
hauteur de l’évacuation
rétractable
27" (68,6 cm) pour une
évacuation de 30" (76,2 cm)
33" (83,8 cm) pour une
évacuation de 36" (91,4 cm)
16¹⁄₂" (42,0 cm)
10"
(25,4 cm)
2¹⁄₈" (5,4 cm)
28¹⁄₂"
(72,4 cm)
³⁄₈" (0,95 cm)
1¹⁄₂" (3,8 cm)
13¹⁄₈" (33,4 cm)
5¹⁄₄" (13,3 cm) pour une
évacuation de 30" (76,2 cm)
8¹⁄₄"(21,0 cm) pour une
évacuation de 36" (91,4 cm)
³⁄₄
(1,9 cm)
A=
¹⁄₂" (12,7 mm)
minimum
21⁵⁄₁₆"
(54,1 cm)
Les découpes
correspondent
à un circuit
d’évacuation
rectangulaire
de 3¹⁄₄" x 10"
(8,3 x 25,4 cm)
ou rond de
6" (15,2 cm)
21⁵⁄₁₆"
(54,1 cm)
10" (25,4 cm)
Placer le boîtier
de raccordement
électrique dans
l’angle arrière/gauche
au bas du placard.
Axe central
de l’ouverture
recevant la table
de cuisson
