21
Ubique la(s) viga(s) de pared
NOTA: Si no hay pies derechos de pared dentro de la abertura
del gabinete, no instale el horno de microondas.
Vea las ilustraciones en “Posibles conguraciones de las vigas
depared”.
1. Ubique los bordes de las vigas de pared dentro de la abertura
con un detector de vigas.
2. Marque el centro de cada viga y trace una línea a plomo hacia
abajo desde el centro de cada viga. Vea las ilustraciones en
“Posibles conguraciones de las vigas de pared”.

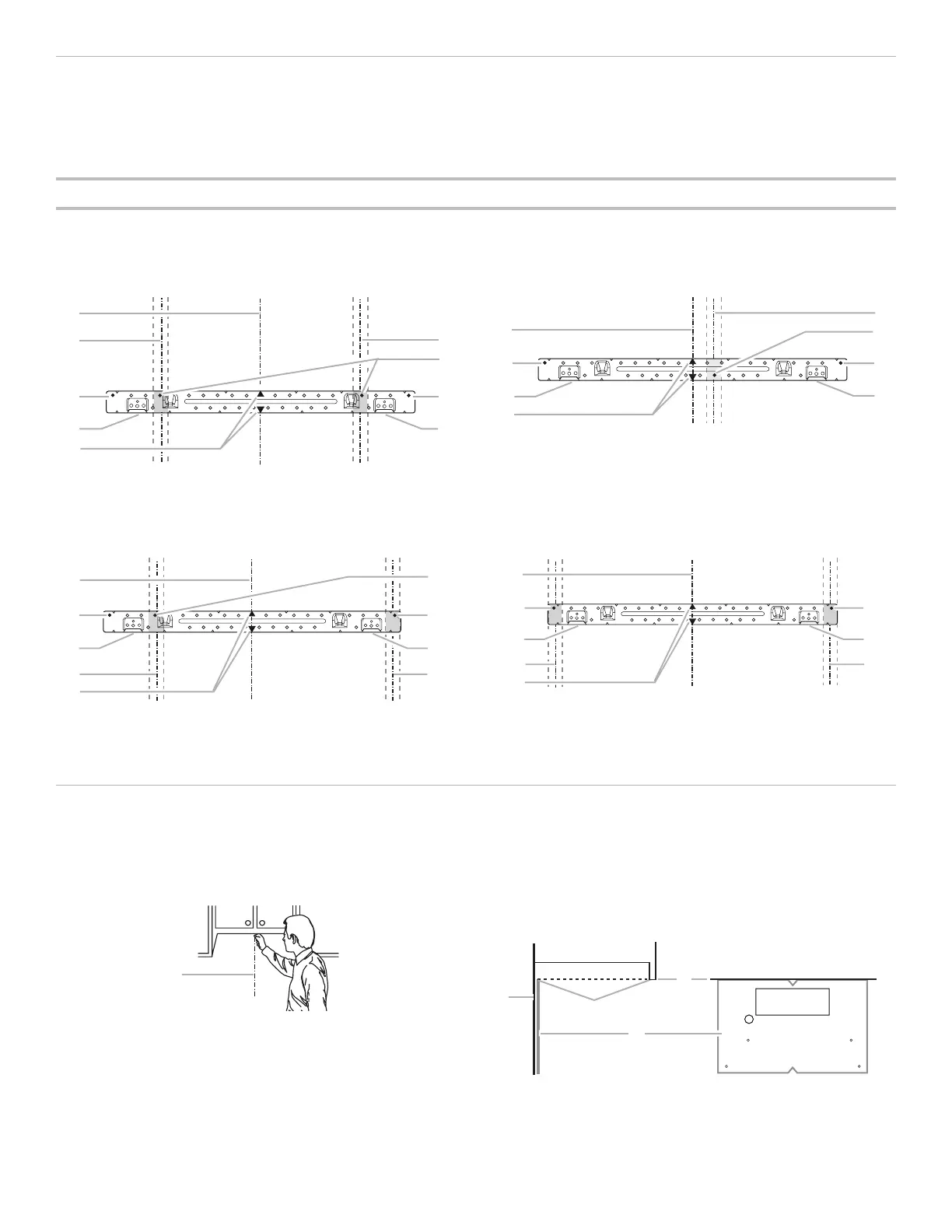

Posibles conguraciones de las vigas de pared
Estas representaciones muestran ejemplos de las conguraciones de instalación preferidas con la placa de montaje.
Sin vigas de pared en los oricios de extremo
Viga de pared en el oricio de extremo
Sin vigas de pared en los oricios de extremo
NOTA: Si la viga de pared está a no más de 6" (15,2 cm) de la
línea central vertical (vea la sección “Marque la pared posterior”),
solamente se podrá hacer una instalación con recirculación o una
instalación con ventilación en el techo.
Vigas de pared en oricios de extremo
Figure 1
A
A
B
C
C
D
E
E
F
Figure 3
A
A,
D
B
C
C
D
E
E
F
A. Oricios de extremo (en la placa de montaje)
B. Línea central vertical de la abertura del gabinete
C. Líneas centrales de las vigas de pared
D. Oricios para tirafondos
E. Lengüetas de soporte
F. Marcas centrales de la placa de montaje
Figure 2
A
A
B
C
D
E
E
F
Figure 4
A,D
B
E
A,
D
C
E
C
F
Marque la pared posterior
El horno de microondas deberá instalarse como mínimo sobre
una viga de pared, preferentemente dos, usando como mínimo
una tirafondo, preferentemente dos.
1. Con la cinta de medir, ubique y marque claramente la línea
central vertical de la abertura.
2. Alinee las marcas centrales de la plantilla de cartón con la
línea central en la pared; asegúrese de que esté nivelada
y que la parte superior de la plantilla de cartón esté a tope
contra el borde inferior del gabinete superior.
NOTAS:
■ Si el borde frontal del gabinete superior está más bajo que el
borde posterior, baje la plantilla de cartón o para que la parte
superior quede nivelada con el borde frontal del gabinete.
■ Si la plantilla de cartón está dañada o no puede usarse, mida
y marque la pared con las dimensiones descritas en el
paso 4.
A
A. Pared posterior
B. Plantilla de cartón
C. La parte superior de la plantilla de cartón deberá alinearse
con el borde frontal del gabinete.
D. Borde frontal del gabinete superior
C
B
D
A
A. Línea central
