REQUISITOS DE INSTALACIÓN
Herramientas y piezas
Herramientas necesarias
Reúna las herramientas y las piezas necesarias antes de comenzar
la instalación. Lea y siga las instrucciones provistas con cualquiera
de las herramientas detalladas aquí.
■ Cinta métrica
■ Lápiz
■ Cinta de enmascarar
otachuelas
■ Tijeras
■ Destornillador Phillips n.° 2
■ Destornillador Phillips n.° 3
para pernos de 1/4 -
20 x 3" (7,6 cm)
■ Taladro
■ Brocas de barrena de 3/16"
(5 mm), 3/8" (1 cm) y 5/8"
(1,6 cm)
■ Sierra perforadora de 3/4"
(1,9 cm)
■ Alicate de corte diagonal
para cable
■ Detector de vigas
■ Llave de cubo (o llave de
punta hexagonal) de 7/16"
(1,1 cm) para tirafondos de
1/4" x 2" (6,4 mm x 5,1 cm)
■ Broca de barrena para un
oricio con un diámetro de
1" (2,6 cm) para el gabinete
de madera o de metal
■ Sierra caladora
■ Pistola para calafateo y
compuesto para calafateo
impermeable
■ Cinta para ductos
Piezas necesarias
Para obtener información sobre cómo hacer un pedido, vea la
sección “Piezas de repuesto”.
NOTA: Los artículos de ferretería que se enumeran aquí son para
vigas de madera. Para otros tipos de estructuras de pared,
asegúrese de usar dispositivos de sujeción adecuados.
NOTA: Según el modelo, el ltro de aluminio para grasa y el ltro
de carbón pueden combinarse.
Materiales necesarios
■ Accesorios estándar para la ventilación a través de la pared
o del techo. Consulte la sección “Especicaciones para el
diseño de la ventilación”.
Separe la plantilla de cartón
La plantilla para la pared y para el gabinete superior están
integradas en la parte posterior de la caja de cartón. Se utilizan
como plantilla para la pared posterior y plantilla para el gabinete
superior.
1. Corte por la línea punteada para separar la plantilla de cartón
de la parte posterior de la caja de cartón.
2. Coloque la plantilla de cartón a un lado y úsela para la parte
de “Marcado de pared posterior” y “Preparación del gabinete
superior” del proceso de instalación.
Requisitos de ubicación
Verique la abertura donde se instalará el horno de microondas.
La ubicación debe ofrecer:
■ Dimensiones de instalación mínimas. Consulte la ilustración
“Dimensiones de instalación”.
■ Al menos una viga para pared de madera de 2" x 4"
(5,1 x 10,2 cm) y un muro de mampostería o yeso/listón con
un espesor mínimo de 3/8" (1 cm) dentro de la abertura del
gabinete.
■ Soporte para un peso de 150 libras (68 kg), lo cual incluye
el horno de microondas y los objetos que se coloquen en
suinterior, así como en el gabinete superior.
■ Un contacto eléctrico conectado a tierra dentro del gabinete
superior. Consulte la sección “Requisitos eléctricos”.
NOTAS:
■ Si va a instalar el horno de microondas cerca de una pared
lateral izquierda, asegúrese de dejar un espacio de al menos
6" (15,2 cm) entre la pared y el horno de microondas, para que
la puerta se pueda abrir en toda su extensión.
■ Algunos modelos tienen una agarradera. Si va a instalar
el horno de microondas cerca de la pared lateral derecha,
asegúrese de dejar un espacio de al menos 3" (7,6 cm) entre
la pared y el horno de microondas, para que pueda agarrar la
manija integrada en el interior de la puerta.
■ Algunos gabinetes y materiales de construcción no están
diseñados para resistir el calor que produce el horno de
microondas durante la cocción. Verique con el constructor
o con el distribuidor de armarios para asegurarse de que los
materiales que se usen no cambien de color, se astillen ni
sufran otros daños.
Requisitos especiales
Solamente para la instalación con ventilación en la pared:
■ El recorte deberá estar libre de cualquier obstrucción para que
el tubo de ventilación encaje como es debido y la hoja de la
compuerta de tiro se abra libremente y por completo.
Solamente para la instalación con ventilación en el techo:
■ Si usa un tubo de transición de rectangular a redondo, deberá
haber un espacio de 3" (7,6 cm) por encima del horno de
microondas, para que la hoja de la compuerta detiro pueda
abrirse libremente y por completo.
Consulte la ilustración “Tubo de transición rectangular a
redondo” en la sección “Especicaciones para el diseño dela
ventilación”.

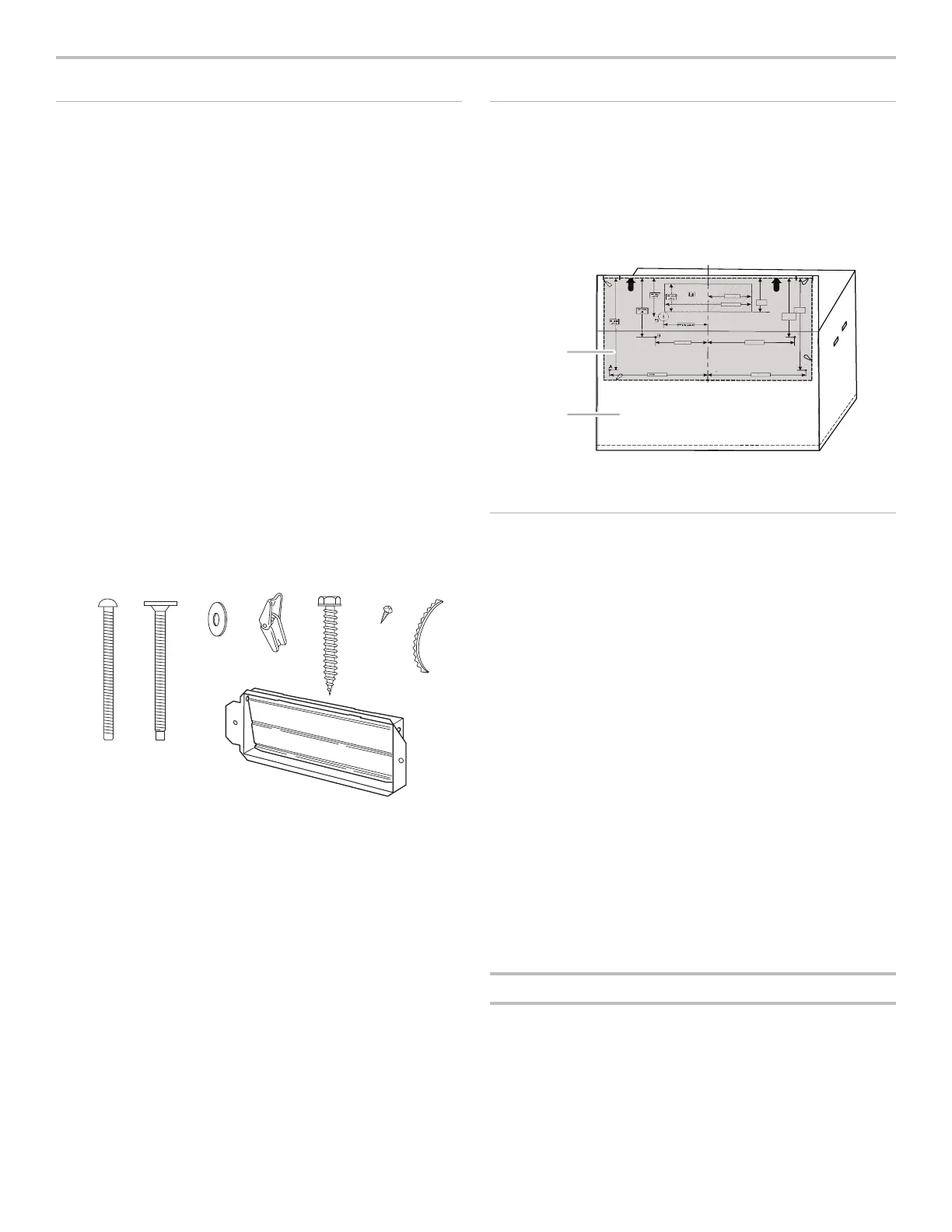

A
B
C
DEF
G
H
A. Pernos de cabeza redonda de
3/16-24 x 3" (2)
B. Pernos de cabeza plana de
1/4-20 x 3" (2)
C. Arandelas (2)
D. Tuercas de palanca de 3/16" (2)
E. Tirafondos de 1/4" x 2" (2)
F. Tornillos de cabeza plana
#6 x3/8" (2)
G. Buje para cable de suministro
eléctrico (1)
H. Conjunto de compuerta de tiro
(para ventilación a través de la
pared o del techo)
No se muestra:
■ Placa de montaje (sujeta a la
parte posterior del horno de
microondas)
■ Plantilla de cartón (parte del
empaque)
■ Filtros para grasa de aluminio
■ Filtros de carbón (Según el
modelo, tal vez no se incluyan
ltros de carbón. Consulte las
Instrucciones del usuario).
12 1/2" (31,8 cm)
6 1/4"
(15,9 cm)
5 3/4"
(14,6 cm)
10
"
(25,4 cm)
12 1/2" (31,8 cm)
7 1/2"
(19,1 cm)
15 5/8"
(39,71 cm)
(35.96 cm)
14 1/6" (35.96 cm)
D
B
12 1/2
"
(31,8 cm)
6 1/4
"
(15,9 cm)
5 3/4
"
(14,6 cm)
10
"
(25,4 cm)
12 1/2
"
(31,8 cm)
7 1/2
"
(19,1 cm)
15 5/8
"
(39,71 cm)
(35.96 cm)
14 1/6
"
(35.96 cm)
D
D
B
B
A
A. Parte posterior de la caja de cartón
B. Plantilla de cartón (incluye la plantilla para la pare d posterior y la
plantilla para el gabinete superior).
