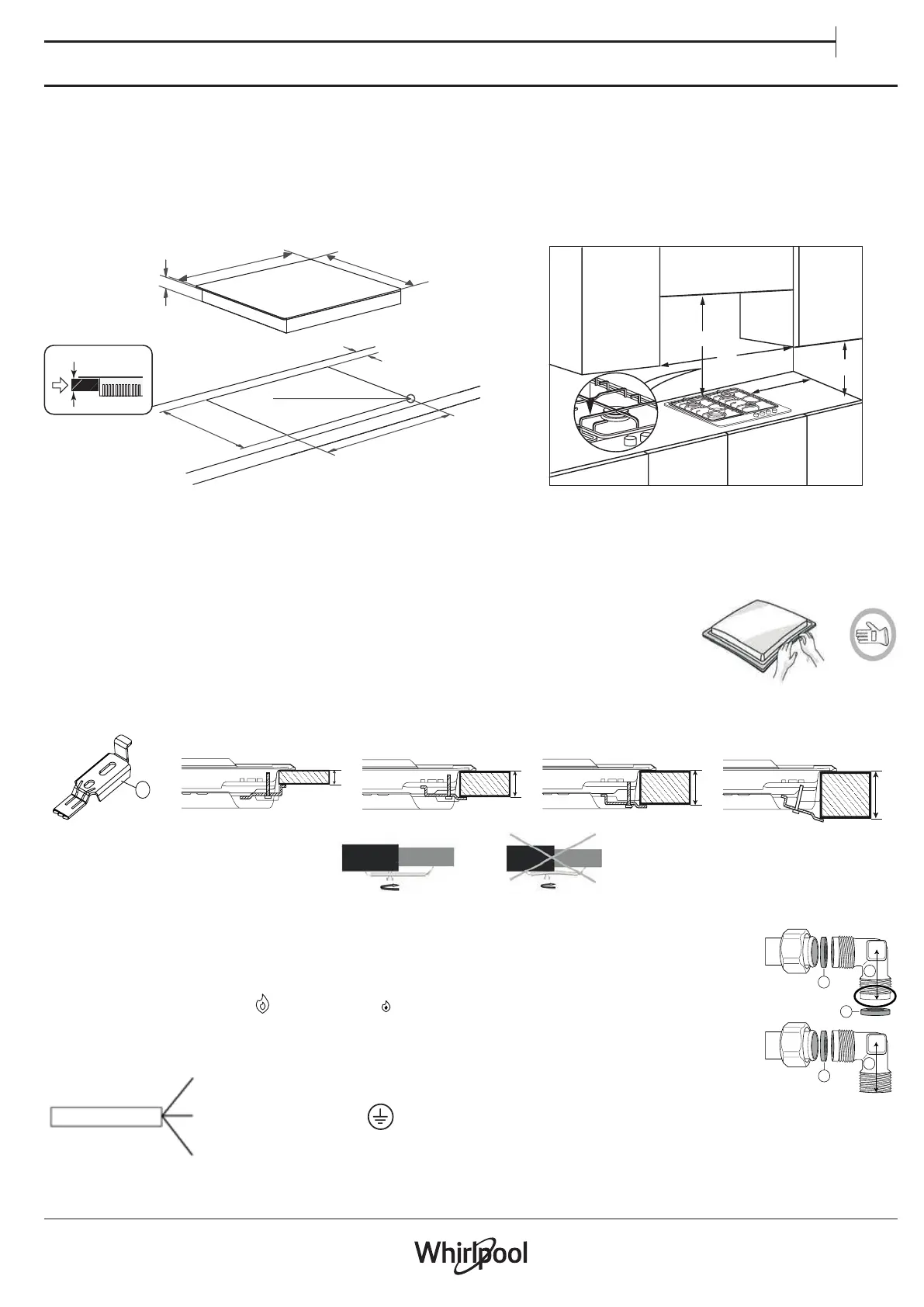

INSTALAREA CLASA 3

INFORMAII TEHNICE PENTRU INSTALATOR

• Folosiți mănuși de protecţie pentru manevrarea, pregătirea și instalarea produsului.

• Acest produs poate  încastrat într-un blat de lucru cu o grosime de 20 până la 60 mm.

• Dacă nu există un cuptor dedesubtul plitei, introduceți un panou separator cu o suprafaţă cel puţin egală cu deschiderea din blatul de lucru. Acest

panou trebuie poziţionat la o distanţă maximă de 150 mm sub partea superioară a blatului de lucru, dar în niciun caz la mai puţin de 20 mm de partea

inferioară a plitei. Dacă doriți să instalați un cuptor sub plită, asigurați-vă că acesta este echipat cu un sistem de răcire.

DIMENSIUNI I DISTANE DE RESPECTAT

min. 6,5 mm

max. 8 mm

480 - 482 mm

560 - 562 mm

min. 55 mm

20-60 mm

38 mm

510 mm

580 mm

Min. 100 mm

Min. 750 mm

NOTĂ: dacă distana “A” dintre dulapurile suspendate este între 600 mm i 750 mm, înălimea “B” trebuie să e de cel puin 530 mm.

Dacă distana “A” dintre dulapurile suspendate este mai mare decât lăimea suprafeei de gătit, înălimea “B” trebuie să e de cel puin 400 mm.

În cazul instalării unei hote deasupra plitei, respectai instruciunile cu distanele corecte de montare a hotei

MONTAREA

După ce ai curăat suprafaa marginilor, aplicai pe plită garnitura furnizată, aa cum se arată în gură.

Poziționați plita în deschiderea practicată în blatul de lucru, respectând dimensiunile indicate în Instrucțiuni.

NOTĂ: cablul de alimentare trebuie să e sucient de lung pentru a permite ca plita să poată  scoasă prin

partea de sus.

Pentru a xa plita, folosiți consolele (A) livrate împreună cu aceasta. Potriviți consolele în găurile corespunzătoare indicate de săgeată și strângeți-le prin

intermediul șuruburilor, în funcție de grosimea blatului de lucru (consultați gurile următoare).

20 mm

40 mm

30 mm

60 mm

RACORDAREA LA GAZ

• Racordați cotul (A)* sau (B)* (incluse în pachet) la țeava principală de alimentare a plitei și intercalați șaiba (C) (inclusă în

pachet), în conformitate cu standardul EN 549.

* Folosii cotul (A) pentru Frana i cotul (B) pentru toate celelalte ări.

• După racordarea la alimentarea cu gaz, vericați etanșeitatea folosind apă cu săpun. Aprindeți arzătoarele și rotiți

butoanele de la poziția de maxim

la poziția de minim pentru a verica stabilitatea ăcării.

CONECTARE ELECTRICA

Cablu de împământare

(galben / verde)
