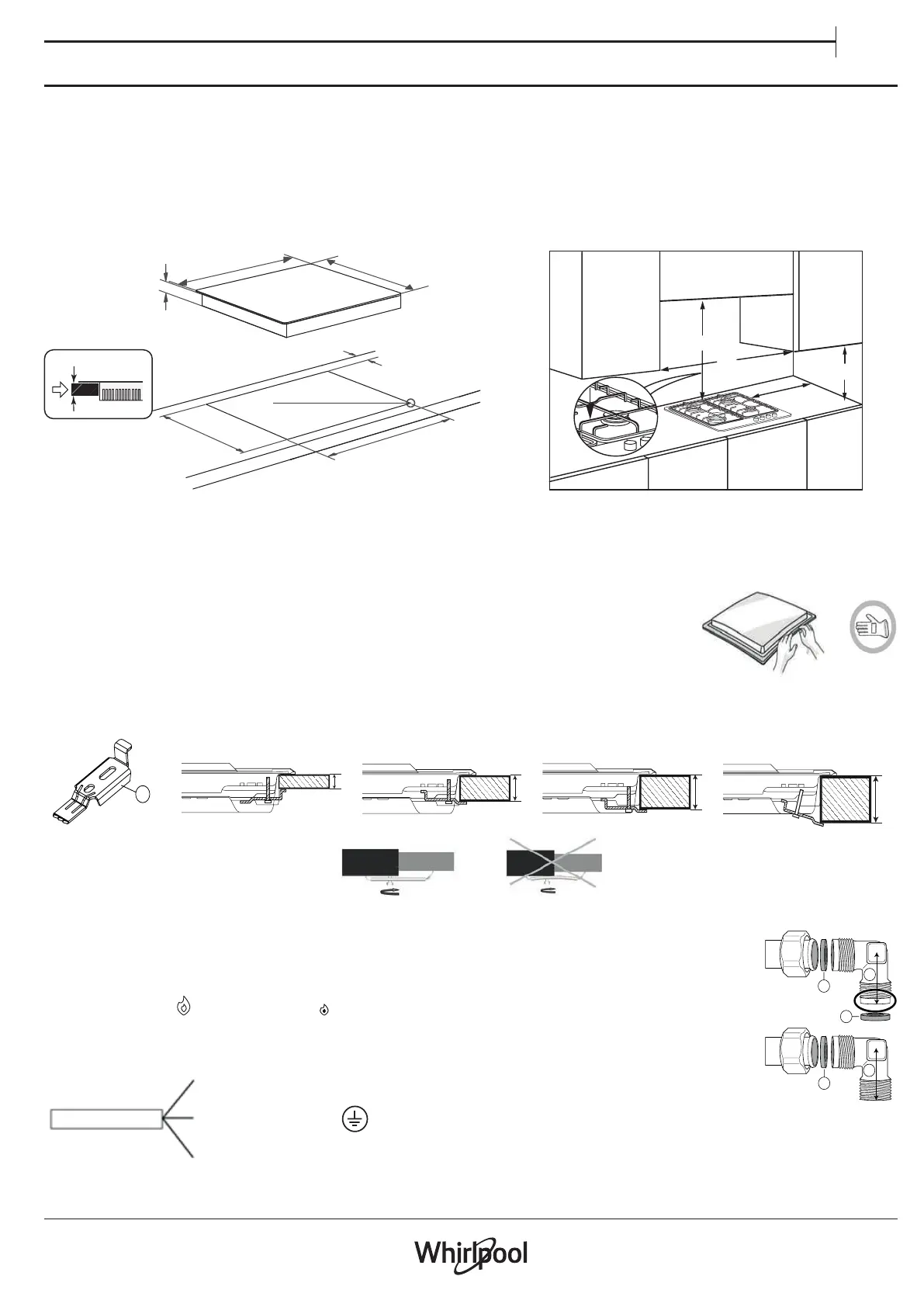

INŠTALÁCIA TRIEDA 3
SK
TECHNICKÉ INFORMÁCIE PRE TECHNIKA VYKONÁVAJÚCEHO INŠTALÁCIU
• Pri manipulácii, príprave a inštalácii produktu používajte ochranné rukavice.
• Táto varná doska môže byť zasadená do pracovnej dosky s hrúbkou 20 až 60 mm.
• Ak pod varnou doskou nie je rúra, namontujte oddeľovací panel s minimálne rovnakou plochou ako je plocha otvoru v pracovnej ploche. Tento panel
musí byť umiestnený v maximálnej vzdialenosti 150 mm pod horným povrchom pracovnej plochy, ale nikdy nie menej ako 20 mm od dna varnej
dosky. V prípade, že chcete pod varnú dosku umiestniť rúru, musí byť táto rúra vybavená systémom chladenia.
ROZMERY A VZDIALENOSTI, KTORÉ TREBA DODRŽIAVAŤ
min. 6,5 mm
max. 8 mm
480 - 482 mm
560 - 562 mm
min. 55 mm
20-60 mm
38 mm
510 mm
580 mm
Min. 100 mm
B
Min. 750 mm
A
POZNÁMKA: ak je vzdialenosť „A“ medzi nástennými skrinkami 600 mm až 730 mm, výška „B“ musí byť minimálne 530 mm.
Ak je vzdialenosť „A“ medzi nástennými skrinkami väčšia ako šírka varnej dosky,výška „B” musí byť minimálne 400 mm.
V prípade inštalácie odsávača pár nad varnú plochu dodržiavajte pri inštalácii pokyny k odsávaču o správnych vzdialenostiach.
MONTÁŽ
Po vyčistení povrchu obvodu namontujte dodávané tesnenie, ako je zobrazené na obrázku.
Umiestnite varnú dosku v otvore pracovnej plochy, pričom dodržiavajte rozmery uvedené v pokynoch.
POZNÁMKA: prívodný elektrický kábel musí mať dostatočnú dĺžku, aby bolo možné, aj po zapojení, varnú
dosku vybrať z pracovnej plochy.
Na upevnenie varnej dosky použite konzoly (A) dodané s varnou doskou. Upevnite konzoly v príslušných otvoroch zobrazených šípkou a upevnite ich
prostredníctvom skrutiek, v závislosti od hrúbky pracovnej dosky (pozrite si nasledujúce obrázky).
20
30
60
40
20 mm
40 mm
30 mm
60 mm
A
PLYNOVÁ PRÍPOJKA
• Zapojte dodaný ohyb (A)* alebo (B)* ku prípojke varnej dosky, pričom vložte aj dodané tesnenie (C), v súlade s normou
EN 549.
* Ohyb (A) použite vo Francúzsku a ohyb (B) v ostatných krajinách.
• Po pripojení k prívodu plynu vykonajte kontrolu úniku použitím mydlovej vody. Zapáľte horáky a otočte kohútiky z
maximálnej polohy
do minimálnej polohy by ste skontrolovali stabilitu plameňa.
ELEKTRICKÉ PRIPOJENIE
L
Uzemňovací kábel
(žltá / zelená)
N
C
B
C
C
A
