INSTALLAZIONE CLASSE 3

INFORMAZIONI TECNICHE PER L’INSTALLATORE

• Utilizzare guanti protettivi per maneggiare, preparare e installare il prodotto.

• Questo prodotto può essere incassato in un top (piano di lavoro) dello spessore di 20 ÷ 60 mm.

• Se sotto il piano di cottura non è previsto un forno, inserire un pannello separatore che abbia una supercie pari almeno all’apertura nel piano di

lavoro. Tale pannello deve essere posizionato a una distanza massima di 150 mm dalla supercie superiore del piano di lavoro e in nessun caso

inferiore a 20 mm dal fondo del piano di cottura. In caso si intenda installare un forno sotto il piano di cottura, assicurarsi che il forno sia dotato di un

sistema di rareddamento.

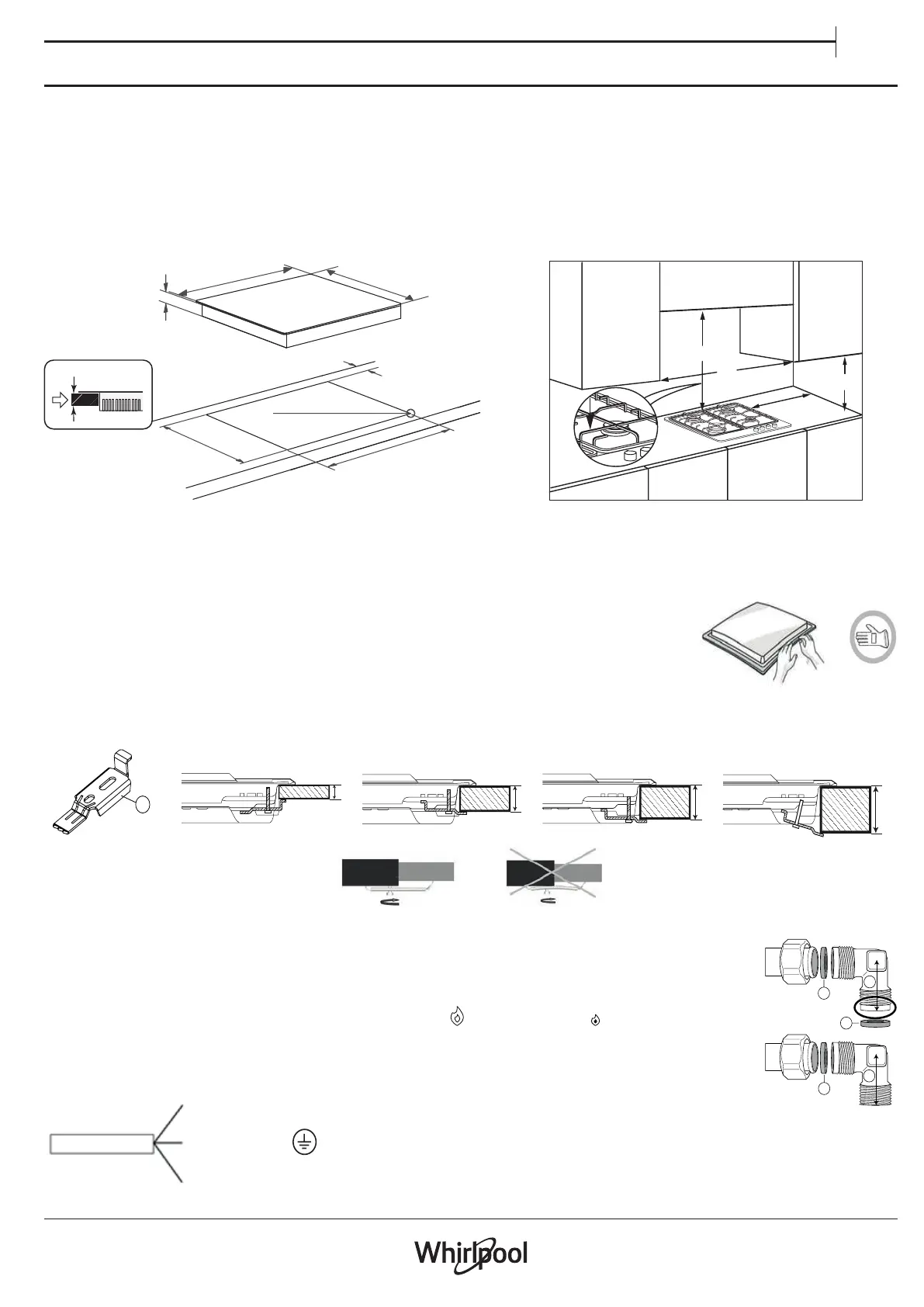

DIMENSIONI E DISTANZE DA RISPETTARE

min. 6,5 mm

max. 8 mm

480 - 482 mm

560 - 562 mm

min. 55 mm

20-60 mm

38 mm

510 mm

580 mm

Min. 100 mm

Min. 750 mm

NOTA: se la distanza “A” tra i pensili è compresa tra 600 mm e 730 mm, l’altezza “B” deve essere minimo 530 mm.

Se la distanza “A” tra i pensili è maggiore della larghezza del piano di cottura, l’altezza “B” deve essere minimo 400 mm.

Qualora venga installata una cappa sopra il piano di cottura, fare riferimento alle istruzioni di montaggio della cappa per la distanza da rispettare.

MONTAGGIO

Dopo aver pulito la supercie perimetrale, applicare al piano di cottura la guarnizione in dotazione come

mostrato in gura.

Posizionare il piano all’interno dell’apertura praticata secondo le dimensioni indicate nelle istruzioni.

NOTA: il cavo di alimentazione deve essere sucientemente lungo da permetterne l’estrazione dall’alto.

Per bloccare il piano di cottura, utilizzare le stae (A) in dotazione. Posizionare le stae in corrispondenza dei fori evidenziati dalla freccia e ssarle con le

apposite viti in modo da adattarle allo spessore del top (vedere le gure seguenti).

20 mm

40 mm

30 mm

60 mm

COLLEGAMENTO GAS

• Collegare il raccordo a gomito (A)* o (B)* fornito insieme al tubo di alimentazione principale del piano di cottura e

interporre la guarnizione (C) in dotazione, a norma EN 549.

* Utilizzare il raccordo a gomito (A) per la Francia e il raccordo a gomito (B) per tutti gli altri paesi.

• Dopo il collegamento all’alimentazione del gas, vericare con una soluzione di acqua saponata che non vi siano perdite.

Con i bruciatori accesi, ruotare le manopole dalla posizione massima

alla posizione minima per vericare la stabilità

della amma.

CONNESSIONE ELETTRICA

Cavo di terra

(giallo / verde)
