- 61 -
Instrucciones de instalación

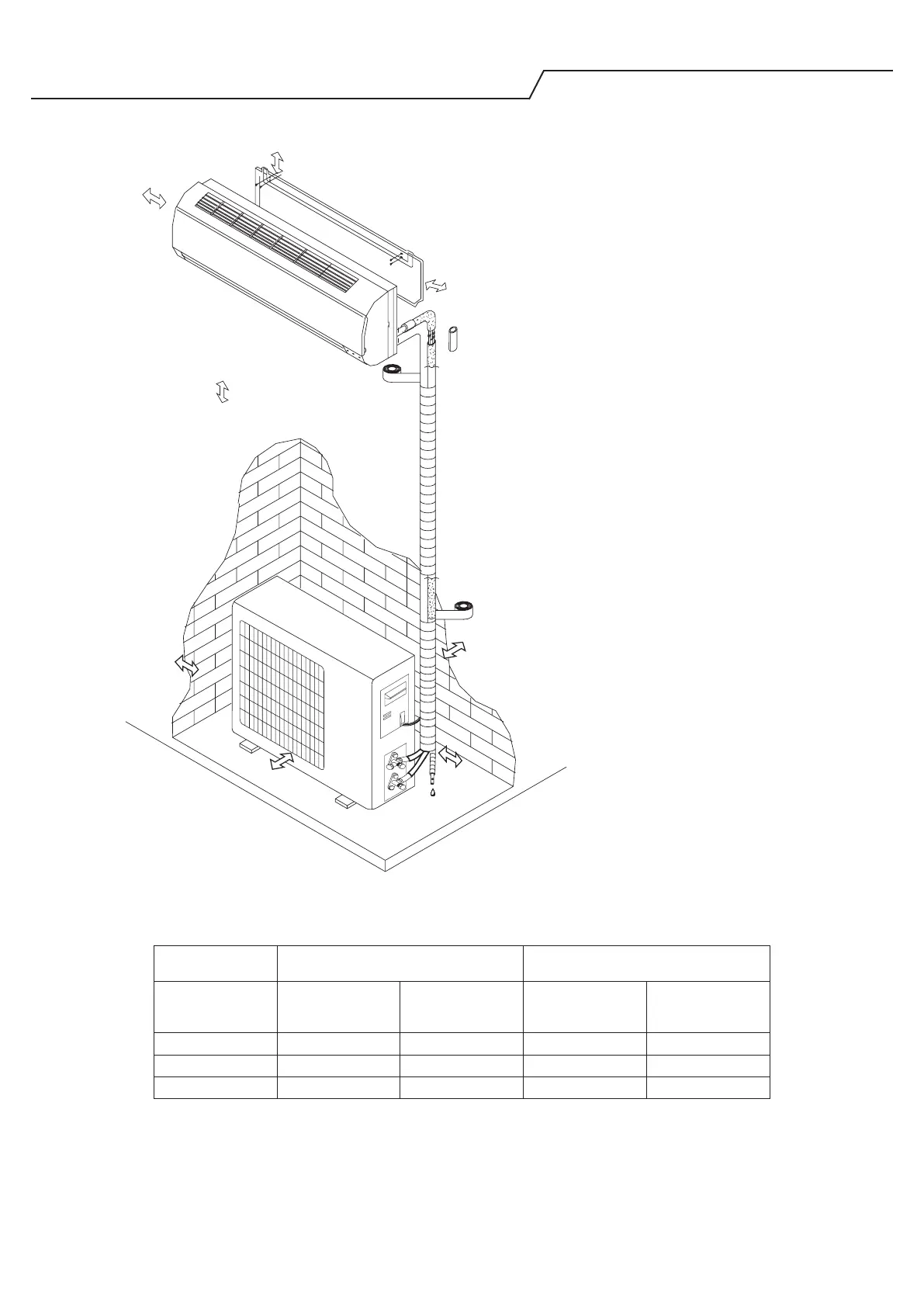

Diagrama de instalación
La distancia desde la pared
debe ser superior a 50mm
La distancia desde el techo
debe ser superior a 200mm
La distancia desde la pared
debe ser superior a 50mm
NOTA: La gura es simplemente una
representación de la unidad y puede no
coincidir con el aspecto externo del producto
que ha comprado. La instalación debe ser
realizada de acuerdo con la norma nacional
de cableado sólo por personal de servicio
autorizado.
Se recomienda que la distancia al suelo
sea superior a 2.500 mm
Unidad interior
Unidad exterior
La distancia de entrada de
aire desde la pared debe
ser superior a 250mm
La distancia de entrada de
aire desde la pared debe
ser superior a 250mm
la distancia de salida de aire desde la
pared debe ser superior a 500mm
más de
250mm
Cuando instale el cable de interconexión, asegúrese de que el color de los cables y el número de terminal de la unidad exterior sean
los mismos que los de la unidad interior.
Especicaciones de cables
Capacidad
(Btu/h)
Cable de alimentación Cable de conexión eléctrica
Tipo
Cruzado
normal - área
transversal
Tipo
Cruzado
normal - área
transversal
7K, 9K, 12K H07RN-F 1,0mm
2
X3 H07RN-F 1,0mm
2
X5
18K H07RN-F 1,5mm
2
X3 H07RN-F 1,5mm
2
X5
24 K H07RN-F 2,5mm
2
X3 H07RN-F 2,5mm
2
X5
