Installationsanweisung

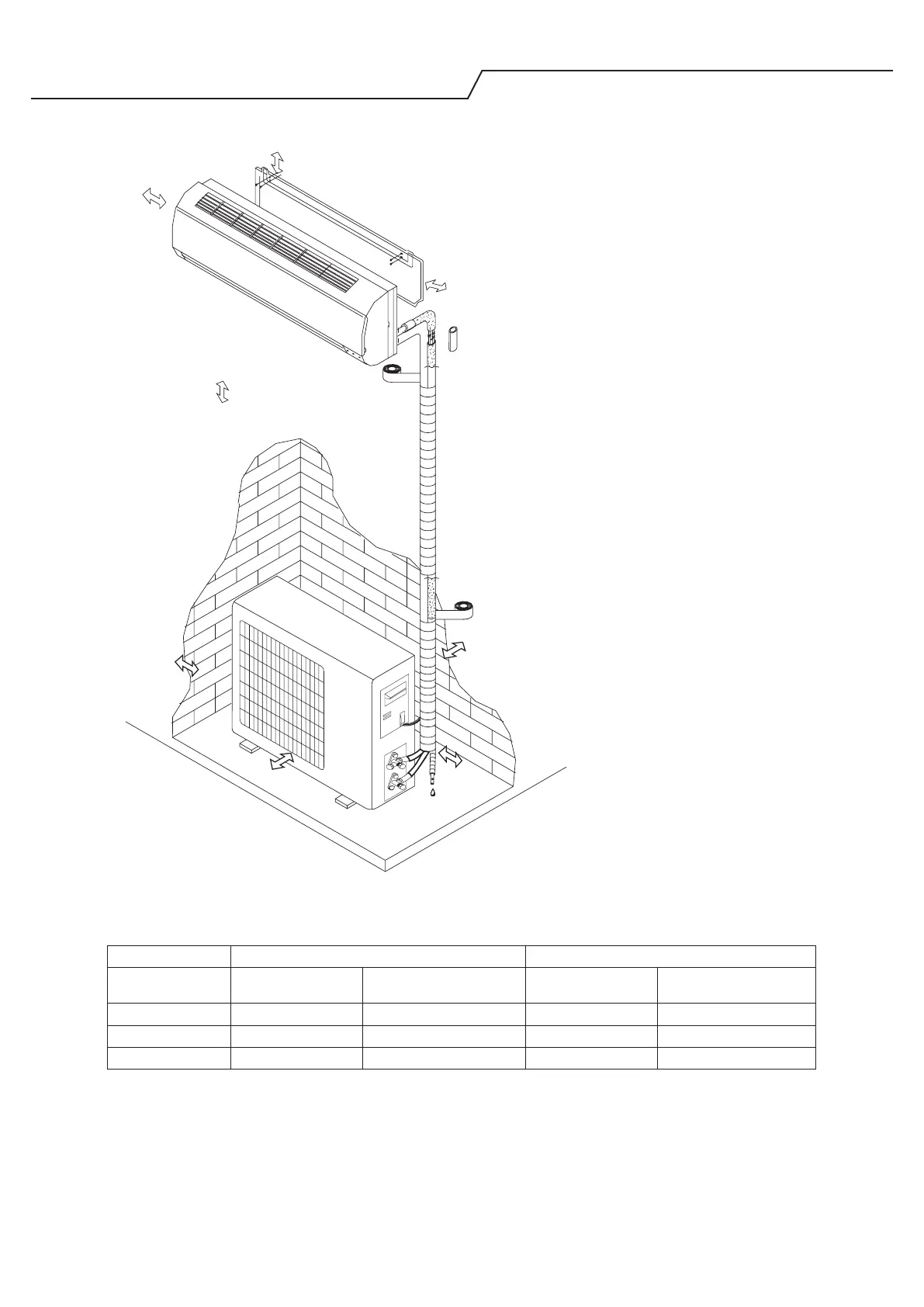

Aufstellungszeichnung
Abstand zur Wand sollte
über 50 mm sein
Abstand zur Decke sollte
über 200 mm sein
Abstand zur Wand sollte
über 50 mm sein
HINWEIS: Die obige Abbildung ist nur eine
schematische Darstellung des Geräts, die evtl.
nicht genau mit dem von Ihnen erworbenen
Gerät übereinstimmt. Die Installation muss
entsprechend den geltenden Vorschriften für
Elektroinstallationen von einem Fachbetrieb
vorgenommen werden.
Empfohlener Abstand zum Fußboden
über 2.500 mm
Inneneinheit
Außeneinheit
Abstand des Lufteintritts zur
Wand muss mehr als 250
mm betragen
Abstand des Lufteintritts zur
Wand muss mehr als 250
mm betragen
Abstand des Luftauslasses zur Wand
muss mehr als 500 mm betragen
Über
250 mm
Bei der Installation des Verbindungskabels sicherstellen, dass Kabelfarben und Klemmennummern an Außeneinheit und Inneneinheit
übereinstimmen.
Kabelspezikation
Leistung (Btu/h) Netzkabel Netzanschlusskabel
Typ
Normaler
Querschnittsbereich
Typ
Normaler
Querschnittsbereich
7K, 9K, 12K H07RN-F 1,0mm
2
X3 H07RN-F 1,0mm
2
X5
18K H07RN-F 1,5mm
2
X3 H07RN-F 1,5mm
2
X5
24 K H07RN-F 2,5mm
2
X3 H07RN-F 2,5mm
2
X5
