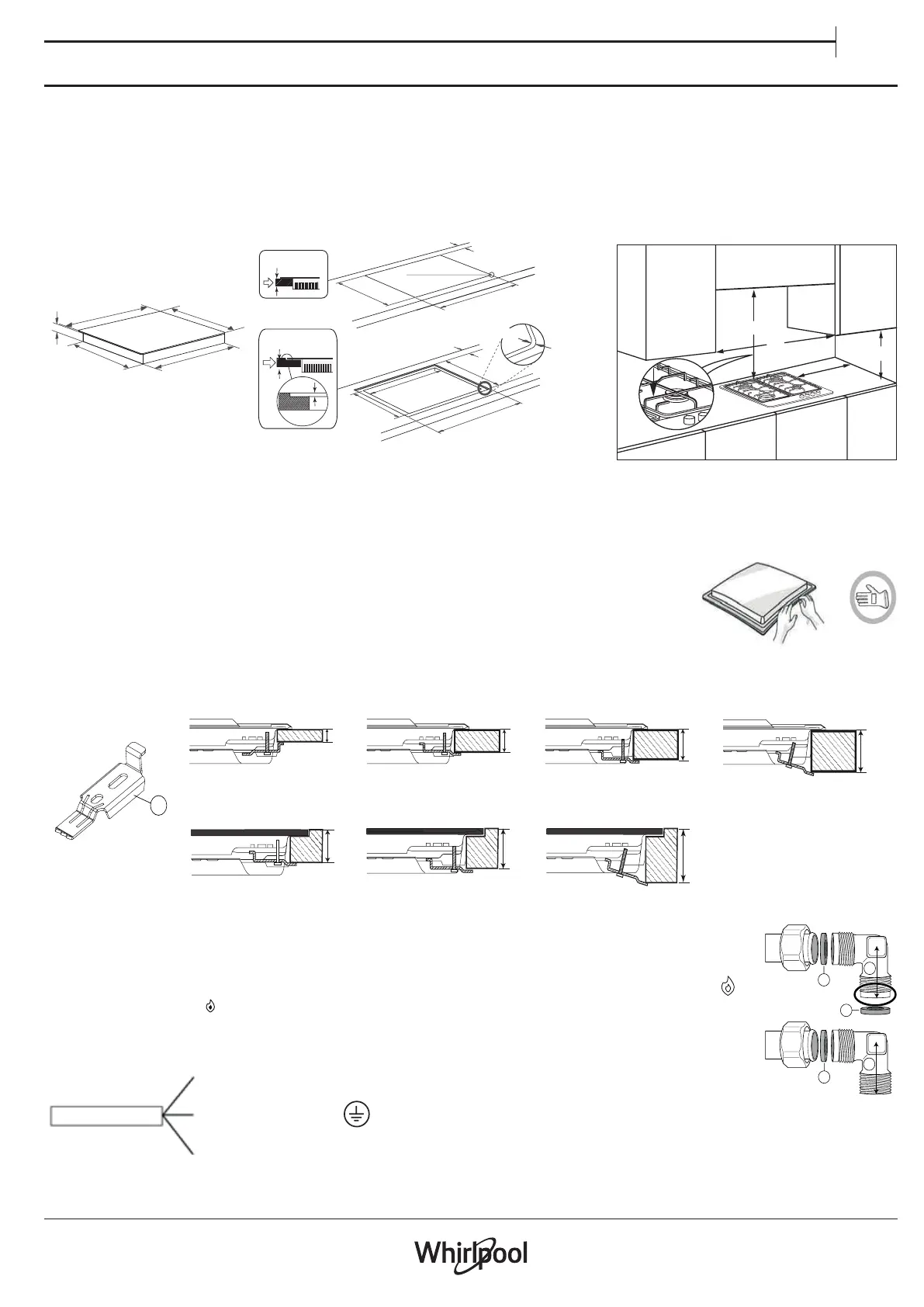

MONTAŽA KLASA 3
SR
TEHNIČKE INFORMACIJE ZA MONTERA
• Prilikom rukovanja proizvodom, njegove pripreme i montaže koristite zaštitne rukavice.
• Ovaj proizvod može da se ugradi u radnu površinu debljine od 20 do 60 mm,sa standardnom instalacijom. Za ispiranje instalacije 30 ÷ 68 mm.
• Ukoliko ispod ploče za kuvanje nema rerne, montirajte pregradnu ploču sa površinom koja je najmanje jednaka otvoru u radnoj površini. Ploču treba
montirati najviše 150 mm ispod gornjeg dela radne površine, ali ne manje od 20 mm od donjeg dela ploče za kuvanje. Ukoliko želite da ispod ploče za
kuvanje montirate rernu, pobrinite se da je opremljena sistemom za hlađenje.
DIMENZIJE I RAZMACI
42 mm
510 mm
590 mm
469 mm
544 mm
R= 8 mm
480 - 482 mm
560 - 562 mm
min. 55 mm
min. 20 mm
max. 60 mm
R =
6,5
mm
593 - 595 mm
480 - 482 mm
513- 515 mm
560 - 562 mm
R = 8 mm
10 mm
min. 55 mm
min. 30 mm
max. 68 mm
Pre nanošenja silikona, površina za kuvanje treba da je centrirana u izrezu
Min. 100 mm
B
Min. 750 mm
A
NAPOMENA: ako je razmak „A“ između strana elemenata od 600 do 730 mm, visina „B“ mora biti najmanje 530 mm.
Ako je razmak „A“ između strana elemenata veći od širine ploče za kuvanje, visina „B“ mora biti najmanje 400 mm.
U slučaju montaže aspiratora iznad površine za kuvanje, informacije o pravilnim razmacima potražite u uputstvu za aspirator.
SASTAVLJANJE
Nakn čišćenja okolne površine, postavite datu zaptivku na ploču za kuvanje kao što je prikazano na slici.
Stavite ploču za kuvanje u otvor na radnoj površini napravljen u skladu sa dimenzijama navedenim u uputstvu.
NAPOMENA: električni kabl za napajanje mora da bude dovoljno dug za izvlačenje prema gore.
Pričvrstite ploču za kuvanje korišćenjem priloženih nosača (A). Stavite nosače na odgovarajuće rupe obeležene
strelicom i pričvrstite ih vijcima u skladu sa debljinom radne površine (pogledajte sledeće slike).
Standardna instalacija
Ispiranje instalacije
20 mm
30 mm
60 mm
40 mm
A
68 mm
30 mm
40 mm
PRIKLJUČENJE GASA
• Priključite priložen kolenasti ting (A)* ili (B)* na glavnu dovodnu cev ploče za kuvanje stavljajući pri tome između
priloženu podlošku (C) u skladu sa standardom EN 549.
* Upotrebite kolenasti ting (A) u Francuskoj, a ting (B) u svim ostalim zemljama.
• Posle priključenja na gas proverite sapunicom da li gde curi. Uključite gorionike i okrenite dugmad od maksimalnog
do minimalnog položaja kako biste proverili stabilnost plamena.
ELEKTRIČNI PRIKLJUČAK
L
Kabl za uzemljenje
(rumena / zelena)
N
C
B
C
C
A
