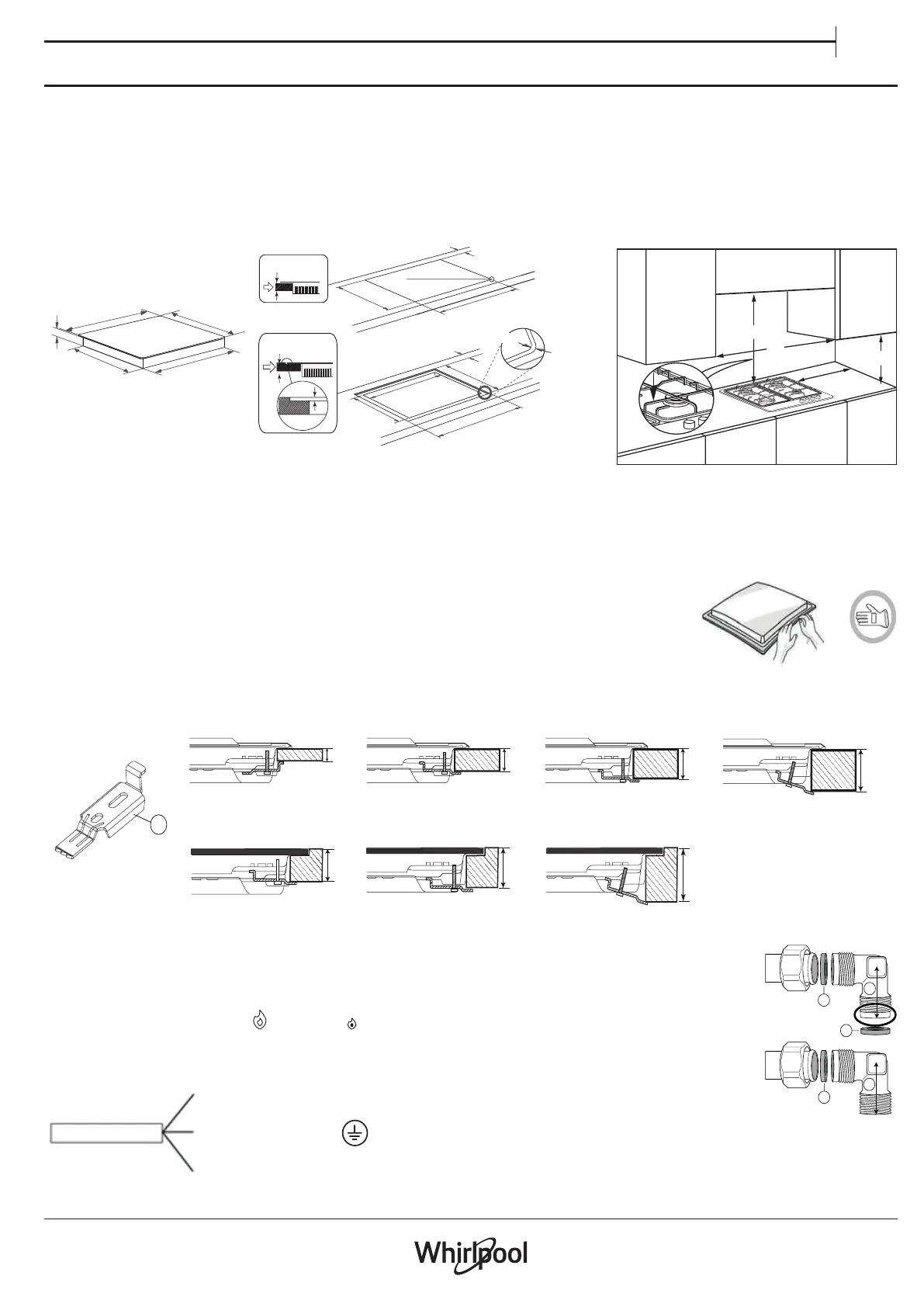

BESZERELÉS 3. OSZTÁLY
HU
MŰSZAKI INFORMÁCIÓK A BESZERELÉST VÉGZŐ SZAKEMBER SZÁMÁRA
• A termék kezelése, illetve beszerelése során használjon védőkesztyűt.
• A terméket 20–60 mm vastag munkalapba lehet beépíteni, szabványos telepítéssel. Süllyesztett szereléshez 30 ÷ 68 mm.
• Ha nem szerel be sütőt a főzőlap alá, illesszen be egy elválasztólapot, amely legalább akkora felületű, mint a kivágott munkalap felülete. A lapot
maximum 150 mm-rel a felső munkalap alá kell beszerelni úgy, hogy ne legyen 20 mm-nél távolabb a főzőlap aljától. Ha sütőt is szeretne beszerelni a
főzőlap alá, olyat válasszon, amely hűtőrendszerrel is el van látva.
MÉRETEK ÉS TÁVOLSÁGOK, AMELYEKET BE KELL TARTANI
42 mm
510 mm
590 mm
469 mm
544 mm
Mielőtt szilikonozná, a tűzhelyt középre kell állítani a kivágásban
R= 8 mm
480 - 482 mm
560 - 562 mm
min. 55 mm
min. 20 mm
max. 60 mm
R =
6,5
mm
593 - 595 mm
480 - 482 mm
513- 515 mm
560 - 562 mm
R = 8 mm
10 mm
min. 55 mm
min. 30 mm
max. 68 mm
Min. 100 mm
B
Min. 750 mm
A
MEGJEGYZÉS: p45-ha a faliszekrényektől mért „A” távolság 600 mm és 730 mm között van, akkor a „B” magasságnak legalább 530mm-nek kell
lennie.
Ha a faliszekrényektől mért „A” távolság nagyobb, mint a főzőfelület szélessége, akkor a „B” magasságnak legalább 400mm-nek kell lennie.
Ha elszívót is szerel a főzőlap fölé, a megfelelő beszerelési távolságokkal kapcsolatban tekintse meg az elszívó útmutatóját.
ÖSSZESZERELÉS
A kerületi felület megtisztítása után illessze a mellékelt tömítést a főzőlapra az ábrán látható módon.
Helyezze a főzőlapot a munkafelületen kialakított nyílásba. Ügyeljen az utasításokban megadott méretekre.
MEGJEGYZÉS: a tápkábelnek elég hosszúnak kell lennie ahhoz, hogy ki lehessen húzni felülről.
A főzőlap rögzítéséhez használja a mellékelt rögzítőszerelvényeket (A). Illessze a rögzítőszerelvényeket a nyilak által
jelzett megfelelő furatokba, majd rögzítse őket a csavarokkal a munkalap vastagságának megfelelően (lásd a következő ábrákat).
Normál telepítés
Üzembe helyezés
20 mm
30 mm
60 mm
40 mm
A
68 mm
30 mm
40 mm
GÁZCSATLAKOZÁS
• Az EN 549 előírásainak megfelelően csatlakoztassa a mellékelt derékszögű csatlakozót (A)* vagy (B)* a fő bemeneti
csőhöz, és helyezze be a mellékelt alátétet (C).
* Franciao rszágban az (A) derékszögű csatlakozó, a többi országban a (B) derékszögű csatlakozó használatos.
• Miután csatlakoztatta a gázhálózathoz, szappanos vízzel ellenőrizze, nincs-e szivárgás valahol. Gyújtsa be a gázrózsákat,
majd a gombokat a maximumról
a minimumra forgatva ellenőrizze a láng stabilitását.
ELEKTROMOS CSATLAKOZTATÁS
L
Földkábel
(sárga / zöld)
N
C
B
C
C
A
