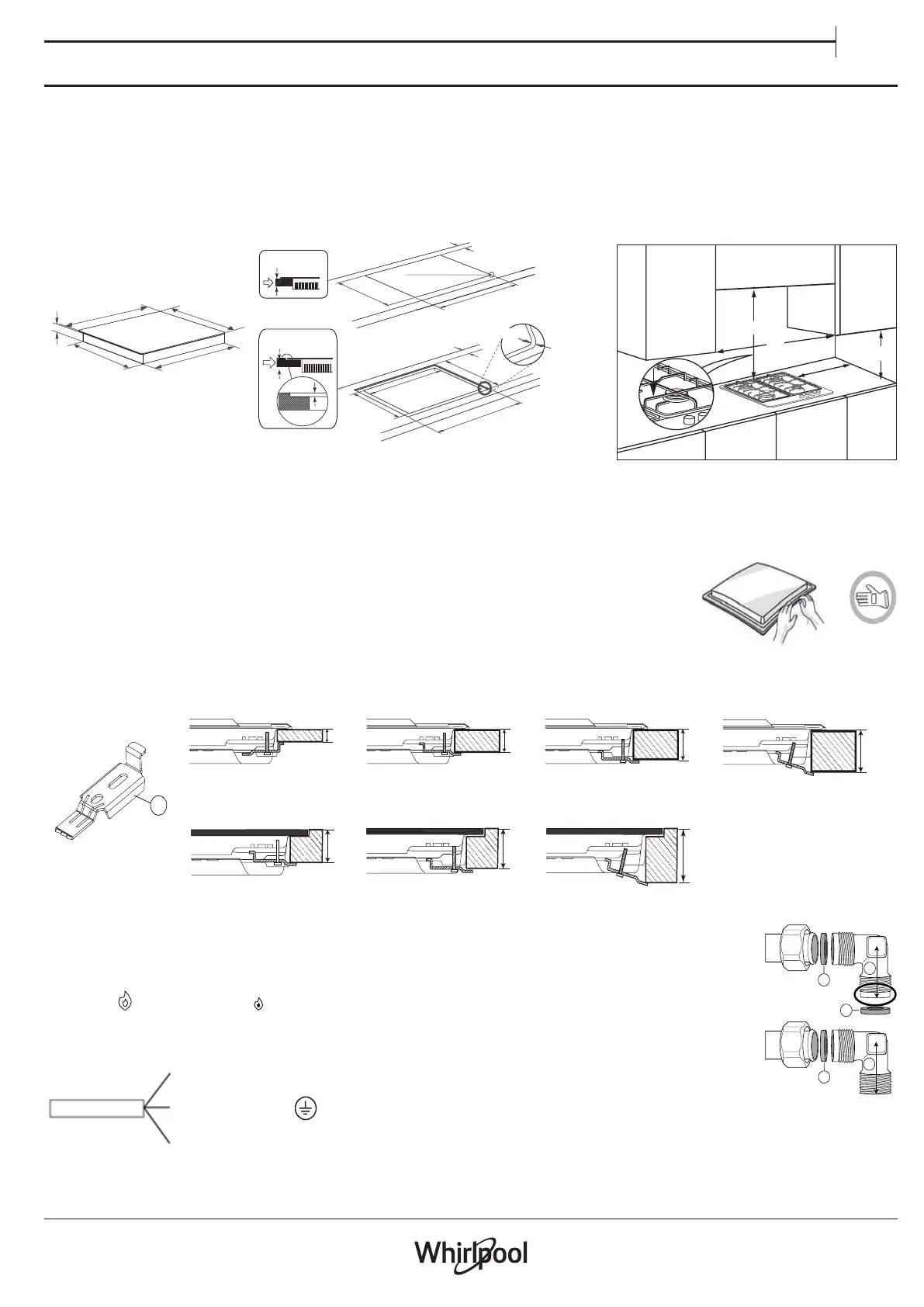

NAMESTITEV RAZRED 3
SL
TEHNIČNE INFORMACIJE ZA INŠTALATERJA
• Za delo, pripravo in nameščanje uporabite zaščitne rokavice.
• Ta izdelek lahko vdelate v delovno površino debeline od 20 do 60 mm, s standardno namestitvijo. Za podometno montažo 30 ÷ 68 mm.
• Če pod kuhališčem ni pečice, vstavite ločevalno ploščo, katere površina je vsaj enaka odprtini v delovni površini. Ta plošča mora biti postavljena največ
150 mm pod zgornjo površino delovne površine, a ne manj kot 20 mm od dna kuhališča. Če nameravate pod kuhališče vgraditi pečico, mora ta biti
opremljena s hladilnim sistemom.
DIMENZIJE IN RAZDALJE
42 mm
510 mm
590 mm
469 mm
544 mm
Preden uporabite silikon, kuhalno ploščo poravnajte v izrezu
R= 8 mm
480 - 482 mm
560 - 562 mm
min. 55 mm
min. 20 mm
max. 60 mm
R =
6,5
mm
593 - 595 mm
480 - 482 mm
513- 515 mm
560 - 562 mm
R = 8 mm
10 mm
min. 55 mm
min. 30 mm
max. 68 mm
Min. 100 mm
B
Min. 750 mm
A
OPOMBA: Če je razdalja ”A” med stenskimi elementi med 600mm in 730 mm, mora biti višina ”B” najmanj 530 mm.
Če je razdalja ”A” med stenskimi omaricami večja od širine kuhalne plošče, mora biti višina ”B” najmanj 400 mm.
Če nad kuhalno površino namestite napo, glejte navodila nape za ustrezno razdaljo.
SESTAVLJANJE
Ko očistite površino obsega, na kuhalno ploščo namestite priloženo tesnilo, kot je prikazano na sliki.
Postavite kuhališče v odprtino na delovni površini, ki je bila izrezana po dimenzijah v navodilih.
OPOMBA: Napajalni kabel mora biti dovolj dolg, da ga lahko izvlečete v smeri navzgor.
Za pritrditev gorilnika uporabite priložene nosilce (A). Namestite nosilce v ustrezne izvrtine, prikazane s puščico, in jih
privijte z vijaki glede na debelino delovne površine (glejte naslednje slike).
Standardna inštalacija
Vgradnja namestitev
20 mm
30 mm
60 mm
40 mm
A
68 mm
30 mm
40 mm
PLINSKI PRIKLJUČEK
• Priklopite koleno (A)* ali (B)*, ki je priloženo kuhališču, na glavno dovodno cev kuhališča in namestite priloženo podložko
(C) skladno z EN 549.
* Za Francijo uporabite koleno (A), za vse druge lokacije pa (B).
• Po priklopu na dovod plina preverite morebitno puščanje z milnico. Prižgite gorilnike in obrnite gumbe z največjega
plamena
na najmanjši plamen , da preverite stabilnost plamena.
ELEKTRIČNI PRIKLJUČEK
L
Ozemljitveni kabel
(žuta / zelena)
N
C
B
C
C
A
