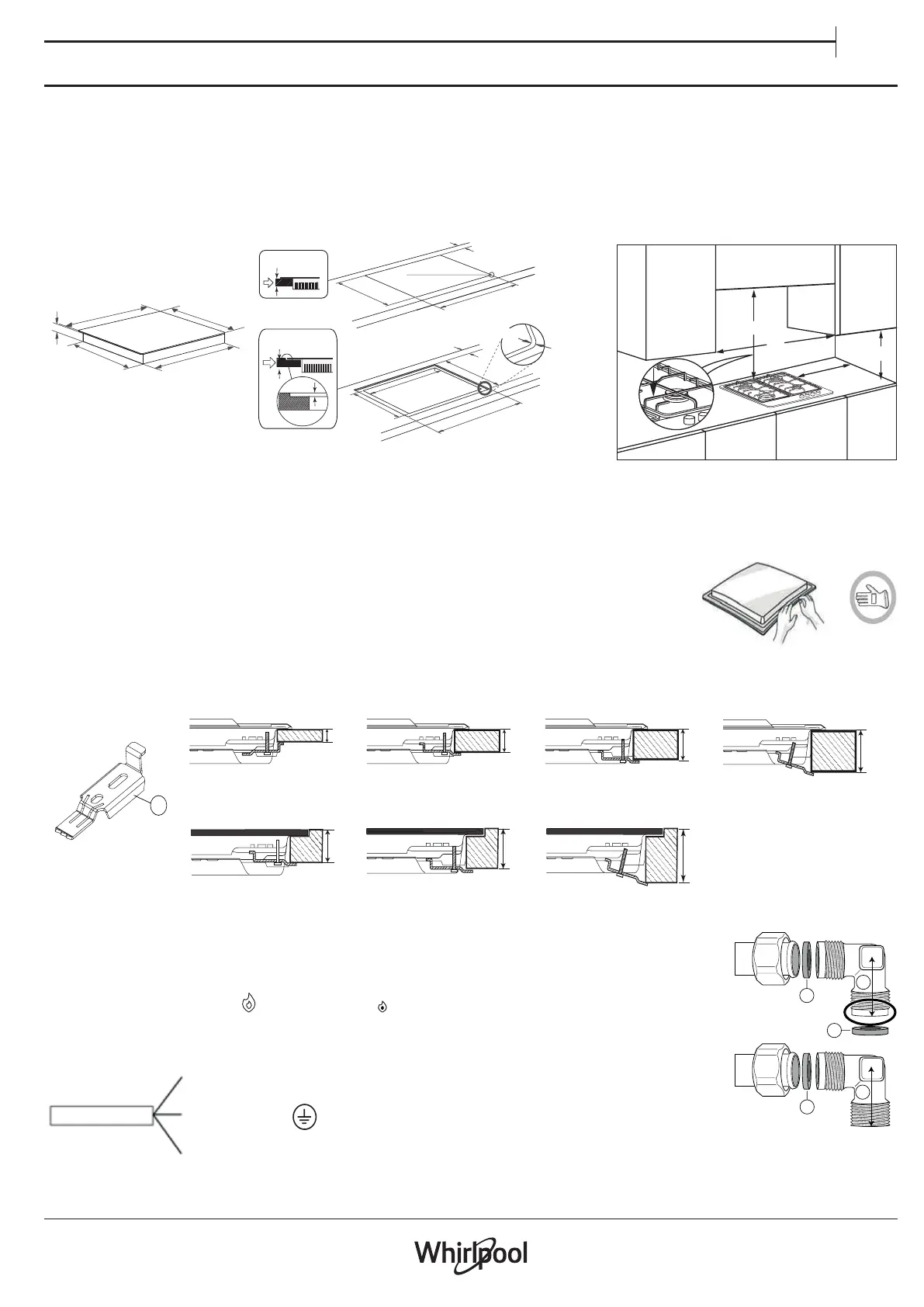

MONTÁŽ TŘÍDA 3
CS
TECHNICKÉ INFORMACE PRO MONTÉRA
• Při manipulaci s produktem, jeho přípravě a instalaci použijte ochranné rukavice.
• Tento produkt lze zapustit do pracovní desky o tloušťce 20÷60 mm, se standardní instalací. Pro zapuštěnou instalaci 30 ÷ 68 mm.
• Pokud pod varnou deskou není umístěna trouba, vložte pod ni oddělovací panel minimální plochou odpovídající otvoru v pracovní desce. Tento
panel musí být umístěn maximální vzdálenosti 150 mm pod horní plochou pracovní desky, ale v žádném případě ne blíže než 20 mm ode dna varné
desky. V případě, že máte v úmyslu pod varnou desku umístit troubu, tato trouba musí být vybavena systémem chlazení.
ROZMĚRY A VZDÁLENOSTI, KTERÉ JE TŘEBA DODRŽET
42 mm
510 mm
590 mm
469 mm
544 mm
Před nanesením silikonu je nutné varnou desku vystředit ve výřezu
R= 8 mm
480 - 482 mm
560 - 562 mm
min. 55 mm
min. 20 mm
max. 60 mm
R =
6,5
mm
593 - 595 mm
480 - 482 mm
513- 515 mm
560 - 562 mm
R = 8 mm
10 mm
min. 55 mm
min. 30 mm
max. 68 mm
Min. 100 mm
B
Min. 750 mm
A
POZNÁMKA: Pokud vzdálenost „A“ mezi stěnami linky činí 600 mm až 730 mm, musí výška „B“ činit minimálně 530 mm.
Je-li vzdálenost „A“ mezi stěnami linky větší než šířka varné desky, musí výška „B“ činit minimálně 400 mm.
V případě instalace digestoře nad varnou desku vyhledejte vhodnou vzdálenost v pokynech k digestoři.
SESTAVENÍ
Po očistění okrajového povrchu na varnou desku připevněte dodané těsnění dle obrázku.
Umístěte varnou desku do otvoru v pracovní desce, který byl připraven s ohledem na rozměry uvedené v návodu.
POZNÁMKA: Přívodní kabel musí být dostatečně dlouhý, aby bylo možné zvednutí spotřebiče.
K zajištění varné desky použijte dodané svorky (A). Vložte svorky do příslušných otvorů označených šipkou a
upevněte je pomocí šroubů v závislosti na tloušťce pracovní desky (viz následující obrázky).
Standartní instalace
Splachovací instalace
20 mm
30 mm
60 mm
40 mm
A
68 mm
30 mm
40 mm
PŘIPOJENÍ PLYNU
• Připojte dodávané koleno (A)* nebo (B)* k hlavní přívodní trubce varné desky a vložte dodanou podložku (C) v
souladu s normou EN 549.
* Ve Francii použijte koleno (A) a ve všech ostatních zemích koleno (B).
• Po připojení k přívodu plynu zkontrolujte případné netěsnosti pomocí mýdlové vody. Zapalte hořáky a otočením
ovladačů od maximální polohy
do minimální polohy zkontrolujte stálost plamene.
ELEKTRICKÉ PŘIPOJENÍ
L
Zemnící kabel
(žluto / zelená)
N
C
B
C
C
A
