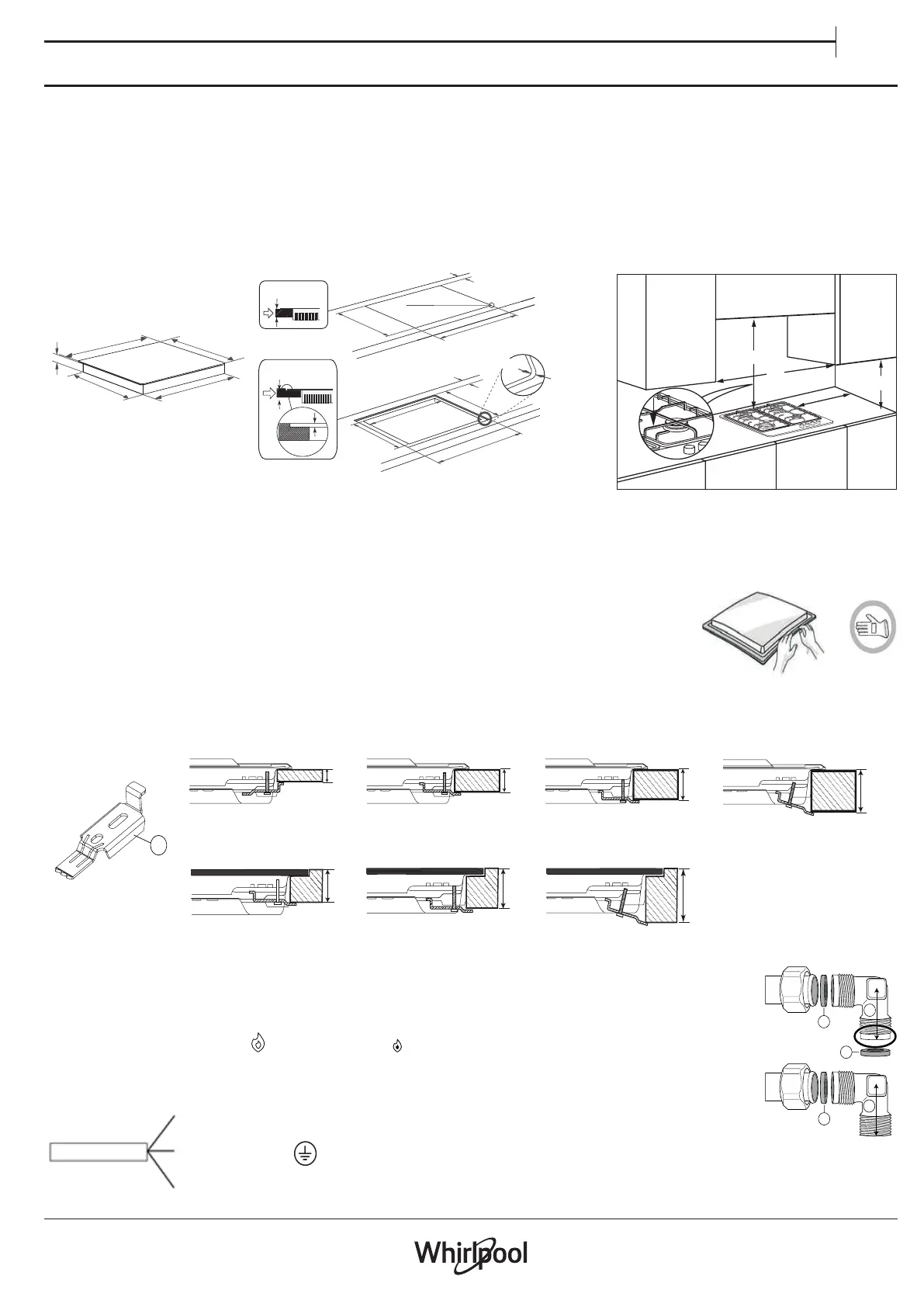

INSTALACJA 3 KLASA

INFORMACJE TECHNICZNE DLA INSTALATORA

• Podczas przenoszenia, przygotowania i instalowania urządzenia należy używać rękawic ochronnych.

• Niniejsze urządzenie można osadzać w blatach roboczych o grubości od 20 do 60 mm, ze standardową instalacją. Do montażu na równi z blatem 30 ÷ 68 mm.

• Jeśli pod płytą kuchenną nie p13-ma piekarnika, należy zainstalować płytę oddzielającą, której powierzchnia jest co najmniej równa otworowi w blacie roboczym.

Odległość pomiędzy ww. płytą oddzielającą, która musi całkowicie pokrywać wycięcie, aby zapobiec kontaktowi ze spodem płyty kuchennej, a górną

powierzchnią blatu roboczego nie może przekraczać 150 mm. W żadnym przypadku odległość pomiędzy płytą oddzielającą a dolną częścią płyty kuchennej

nie może być mniejsza od 20 mm. Jeżeli użytkownik zamierza zainstalować piekarnik pod płytą kuchenną, powinno to być urządzenie wyposażone w układ

chłodzenia.

OBLIGATORYJNE WYMIARY I ODLEGŁOŚCI

42 mm

510 mm

590 mm

469 mm

544 mm

Przed zastosowaniem silikonu należy wyśrodkować płytę kuchenną w wycięciu

R= 8 mm

480 - 482 mm

560 - 562 mm

min. 55 mm

min. 20 mm

max. 60 mm

R =

6,5

593 - 595 mm

480 - 482 mm

513- 515 mm

560 - 562 mm

R = 8 mm

10 mm

min. 55 mm

min. 30 mm

max. 68 mm

Min. 100 mm

Min. 750 mm

UWAGA: Jeśli odległość “A” pomiędzy szafkami ściennymi mieści się w przedziale od 600 mm do 730 mm, to wysokość “B” musi wynosić minimum 530 mm.

Jeśli odległość “A” pomiędzy szafkami ściennymi jest większa od szerokości płyty, to wysokość “B” musi wynosić co najmniej 400 mm.

W razie instalowania okapu nad płytą prawidłową odległość należy sprawdzić w instrukcji okapu.

MONTAŻ

Po oczyszczeniu powierzchni na obwodzie należy zamontować dostarczoną uszczelkę na płycie kuchennej.

Ustawić płytę kuchenną w otworze blatu roboczego przestrzegając wymiarów podanych w karcie opisowej urządzenia.

Uwaga: Przewód zasilający musi być wystarczająco długi, aby umożliwić wyjęcie płyty do góry.

Aby zamocować płytę kuchenną, należy użyć dostarczonych w zestawie elementów mocujących (A). Przymocować

elementy do odpowiednich otworów wskazanych strzałką, a następnie przykręcić wkrętami w zależności od grubości blatu roboczego (patrz poniższe

rysunki).

Standardowa instalacja

Instalacja na równi z blatem

20 mm

30 mm

60 mm

40 mm

68 mm

30 mm

40 mm

PODŁĄCZENIE GAZOWE

• Podłączyć kolanko (A)* lub (B)* dostarczone z główną rurą wlotową płyty, używając dołączonej podkładki (C), zgodnie z

EN 549.

* We Francji należy użyć kolanka (A), natomiast w innych krajach należy użyć kolanka (B).

• Po podłączeniu do sieci gazowniczej należy sprawdzić szczelność za pomocą wody z mydłem. Zapalić palniki i przekręcić

pokrętła od pozycji maksymalnej

do pozycji minimalnej aby sprawdzić stabilność płomienia.

PODŁĄCZENIE ELEKTRYCZNE

Kabel uziemienia

(żółty / zielony)
