ПІДКЛЮЧЕННЯ ДО ЕЛЕКТРОМЕРЕЖ
Електричні підключення мають виконуватися до підключення приладу до електромережі.
Шнур живлення не входить до комплекту, обов’язково підготуйте власний шнур.
Установлення приладу має здійснювати кваліфікований спеціаліст, який ознайомлений із поточними нормами безпеки та монтажу. Зокрема, установка
має проводитися згідно з нормами місцевої компанії електропостачання.
Переконайтеся, що напруга, вказана на таблиці основних параметрів, розташованої на дні приладу, відповідає напрузі будівлі.
Відповідно до нормативних вимог прилад має бути заземленим: використовуйте провідники (включно з провідником заземлення) лише відповідного
розміру.

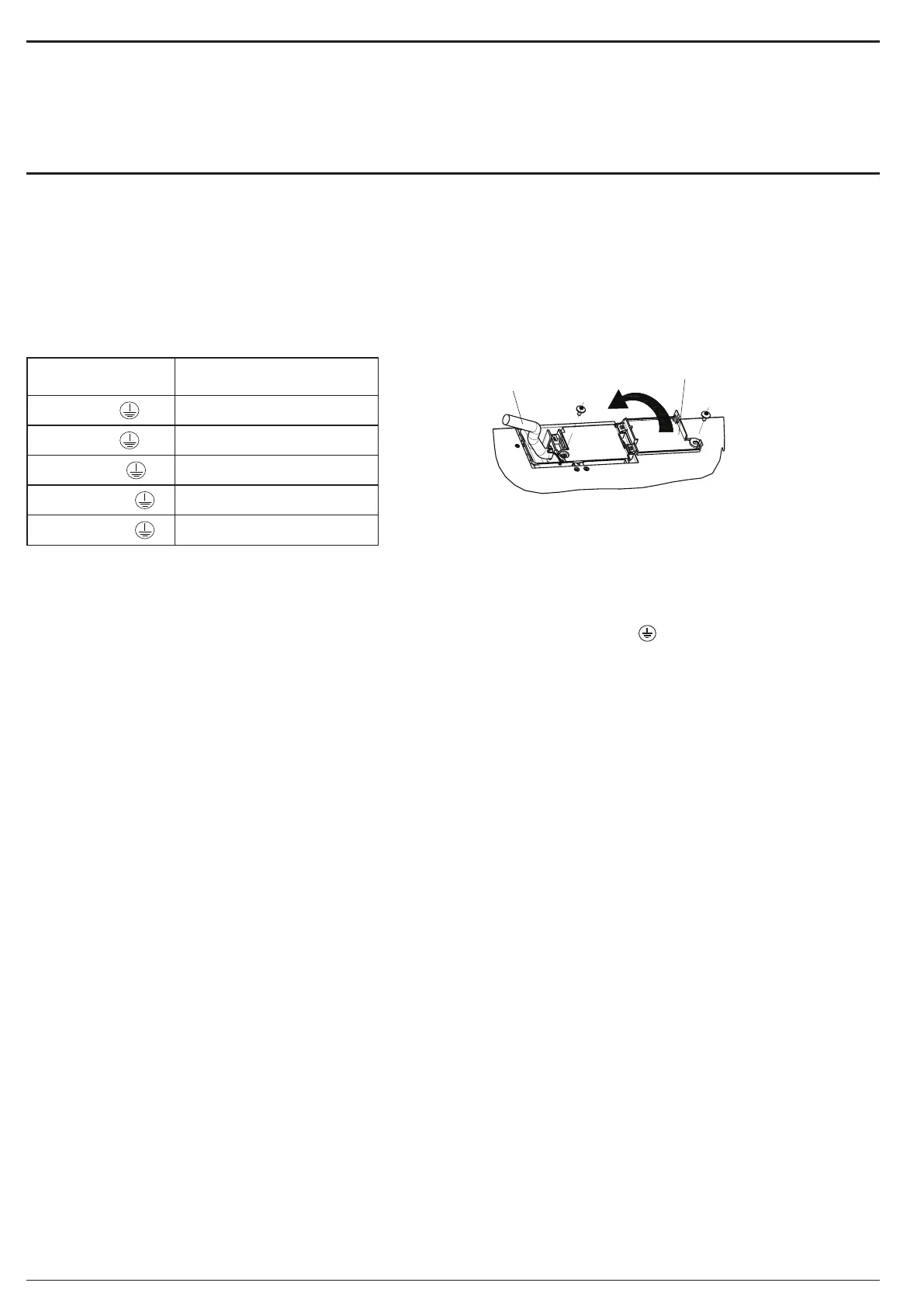

ПІДКЛЮЧЕННЯ ДО КЛЕМНИКА
Для підключення до електромережі скористайтеся кабелем H05RR-F або H05V2V2-F, указаним у таблиці нижче.
НАПРУГА ДЖЕРЕЛА
ЖИВЛЕННЯ
ПРОВОДИ
КІЛЬКІСТЬ x РОЗМІР
220-240V ~ +
3 x 4 mm
2
230-240V ~ +
3 x 4 mm
2
(лише Австралія)
220-240V 3~ +
4 x 1,5 mm
2
380-415V 3N~ +
5 x 1,5 mm
2
380-425V 2N~ +
4 x 1,5 mm
2
Підключати прилад до джерела живлення потрібно за допомогою омніполярного вимикача з мінімальним розривом контактів 3мм.
УВАГА: Кабель електроживлення має бути достатньо довгим, щоб можна було вийняти варильну поверхню з робочої поверхні та перемістити так, щоб
уникнути пошкодження або перегріву, спричиненого контактом з основою.
ПРИМІТКА: Дріт заземлення жовтого/зеленого кольору потрібно підключати до клемника, позначеного
символом . Довжина цього дроту має
перевищувати довжину інших дротів.
• Вилучіть прибл. 70мм оболонки кабелю з кабелю живлення (B).
• Зніміть прибл. 10мм оболонки з дротів. Потім вставте кабель живлення в затискач кабелю та під’єднайте дроти до клемника, як зображено на схемі
з’єднань, розташованій біля самого клемника.
• Закріпіть кабель живлення (B) затискачем кабелю.
• Закрийте клеймову панель за допомогою кришки (A), а потім закріпіть її за допомогою гвинтів, що постачаються в комплекті.
• Після здійснення підключення до мережі, встановіть варильну панель зверху, підвісивши її до опорних пружин, як це зображено на малюнку.
A
B
ДЕМОНТАЖ ВАРИЛЬНОЇ ПАНЕЛІ
Щоб зняти варильну панель, спочатку від’єднайте її від електромережі. Наполегливо рекомендовано звільнити нижню частину меблів, діставши з неї
духову шафу, шухляди, розділювальну планку тощо. Завдяки цьому технічний фахівець отримає доступ до нижньої частини варильної панелі, щоб
відкрутити чотири затискачі з допомогою викрутки, підняти варильну панель і дістати її, не пошкодивши робочу поверхню.
