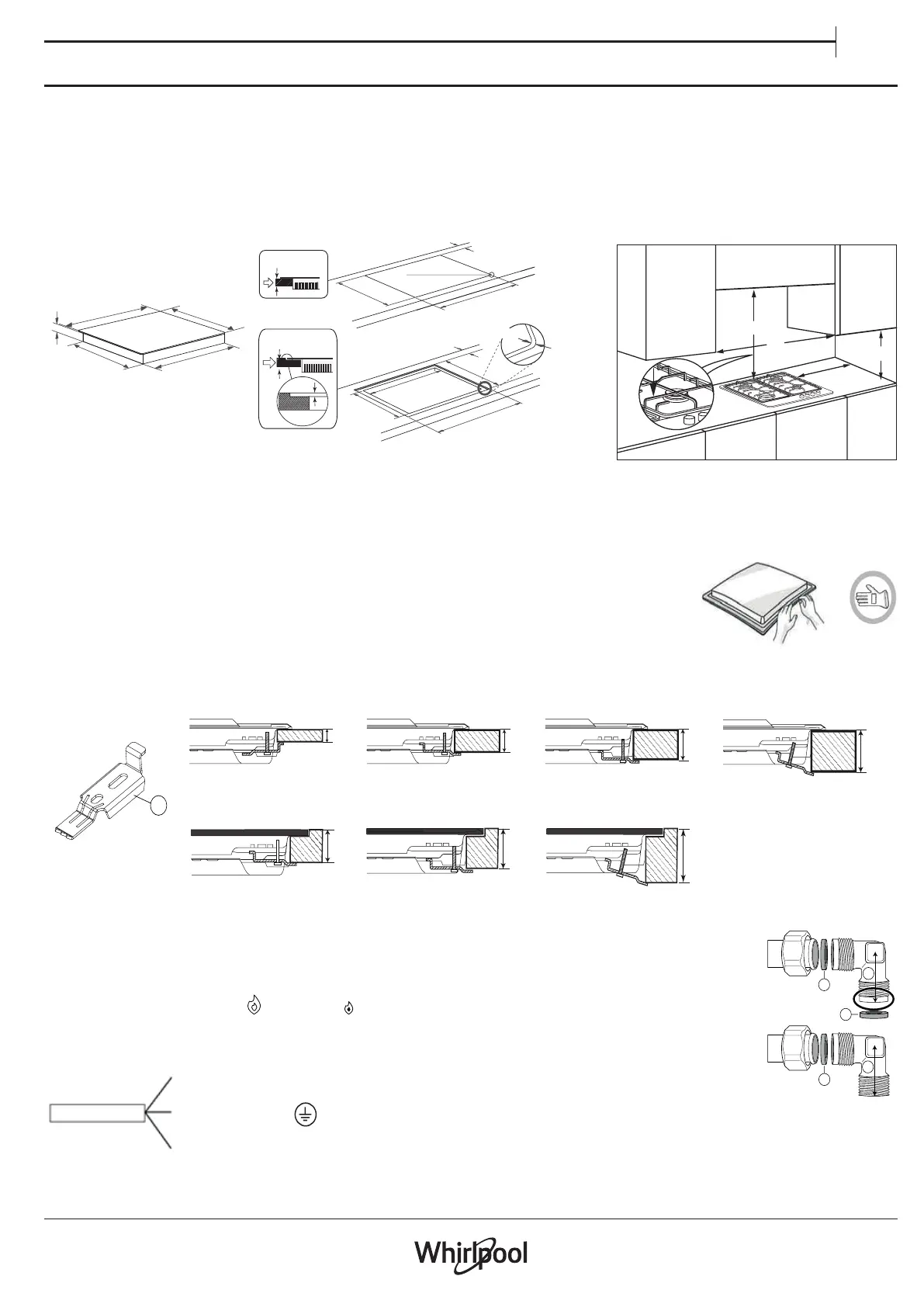

UZSTĀDĪŠANA 3 KLASE
LV
TEHNISKA INFORMĀCIJA PLĪTS VIRSMAS UZSTĀDĪTĀJAM
• Apkopjot, sagatavojot un uzstādot izstrādājumu, lietojiet aizsargcimdus.
• Šo ierīci var iebūvēt virtuves darbvirsmā, kas ir 20–60 mm bieza, ar standarta instalāciju. Flush uzstādīšanai 30 ÷ 68 mm.
• Ja zem šīs plīts virsmas nav cepeškrāsns, ievietojiet starppaneli, kura virsma ir vismaz tikpat liela, kā darbvirsmas atvērums. Šis panelis jānovieto ne
zemāk par 150 mm no augšējās darbvirsmas , taču ne tuvāk par 20 mm no šīs plīts virsmas apakšējās virsmas. Ja zem plīts virsmas ir plānots uzstādīt
cepeškrāsni, tai ir jābūt aprīkotai ar dzesēšanas sistēmu.
IZMĒRI UN ATTĀLUMI, KAS JĀIEVĒRO
42 mm
510 mm
590 mm
469 mm
544 mm
Pirms silikona uzklāšanas gatavošanas virsma jācentrē izgriezumā
R= 8 mm
480 - 482 mm
560 - 562 mm
min. 55 mm
min. 20 mm
max. 60 mm
R =
6,5
mm
593 - 595 mm
480 - 482 mm
513- 515 mm
560 - 562 mm
R = 8 mm
10 mm
min. 55 mm
min. 30 mm
max. 68 mm
Min. 100 mm
B
Min. 750 mm
A
PIEZĪME: Ja atstatums „A” starp sienas nodalījumiem ir 600 mm un 730 mm, minimālajam augstumam „B” ir jābūt vismaz 530 mm.
Ja atstatums „A” starp sienas nodalījumiem pārsniedz plīts virsmas platumu, minimālajam augstumam „B” ir jābūt vismaz 400 mm.
Ja virs plīts virsmas tiek uzstādīts pārsegs, lūdzu, skatiet pareizo atstatumu pārsega instrukcijās.
MONTĀŽA
Vispirms notīriet ierīces virsmu un tad pievienojiet tai komplektā iekauto starpliku, kā parādīts attēlā.
Ievietojiet ierīci darbvirsmas atvērumā, kas izveidota, ņemot vērā norādījumos minētos izmērus.
PIEZĪME. Strāvas kabelim jābūt pietiekami garam, lai to varētu izvilkt uz augšu.
Plīts virsmas nostiprināšanai izmantojiet komplektācijā iekļautos kronšteinus (A). Ievietojiet kronšteinus attiecīgajās
atverēs, kas parādītas ar bultiņu, un nostipriniet tos, izmantojot darbvirsmas biezumam atbilstošas skrūves (skatiet turpmākos skaitļus).
Standarta instalācija
Flush uzstādīšana
20 mm
30 mm
60 mm
40 mm
A
68 mm
30 mm
40 mm
GĀZES PIESLĒGUMS
• Pievienojiet plīts virsmas komplektācijā iekļauto līkuma elementu (A)* vai (B)* plīts virsmas attiecīgajai ieejai, izmantojot
starpliku (C)— atbilstoši standartam EN 549.
* Izmantojiet līkuma elementu (A), ja ierīce jāuzstāda Francijā, un (B)— citās valstīs.
• Kad gāzes pieslēgums paveikts, pārbaudiet, vai tajā nav noplūdes, izmantojot ziepjūdeni. Iededziet degļus un pagrieziet
slēdžus no maksimālās pozīcijas
līdz minimālai , lai pārbaudītu liesmas stabilitāti.
ELEKTRĪBAS PIESLĒGUMS
L
Zemējuma kabelis
(dzeltens / zaļš)
N
C
B
C
C
A
