IT54
Dopo aver disimballato il prodotto verificare che non si sia danneggiato durante il trasporto e in caso di problemi, contattare il rivenditore o il Servizio Assistenza Clienti.
Per le dimensioni dell’incasso e per le istruzioni di installazione riferirsi alle immagini a pagina 2.

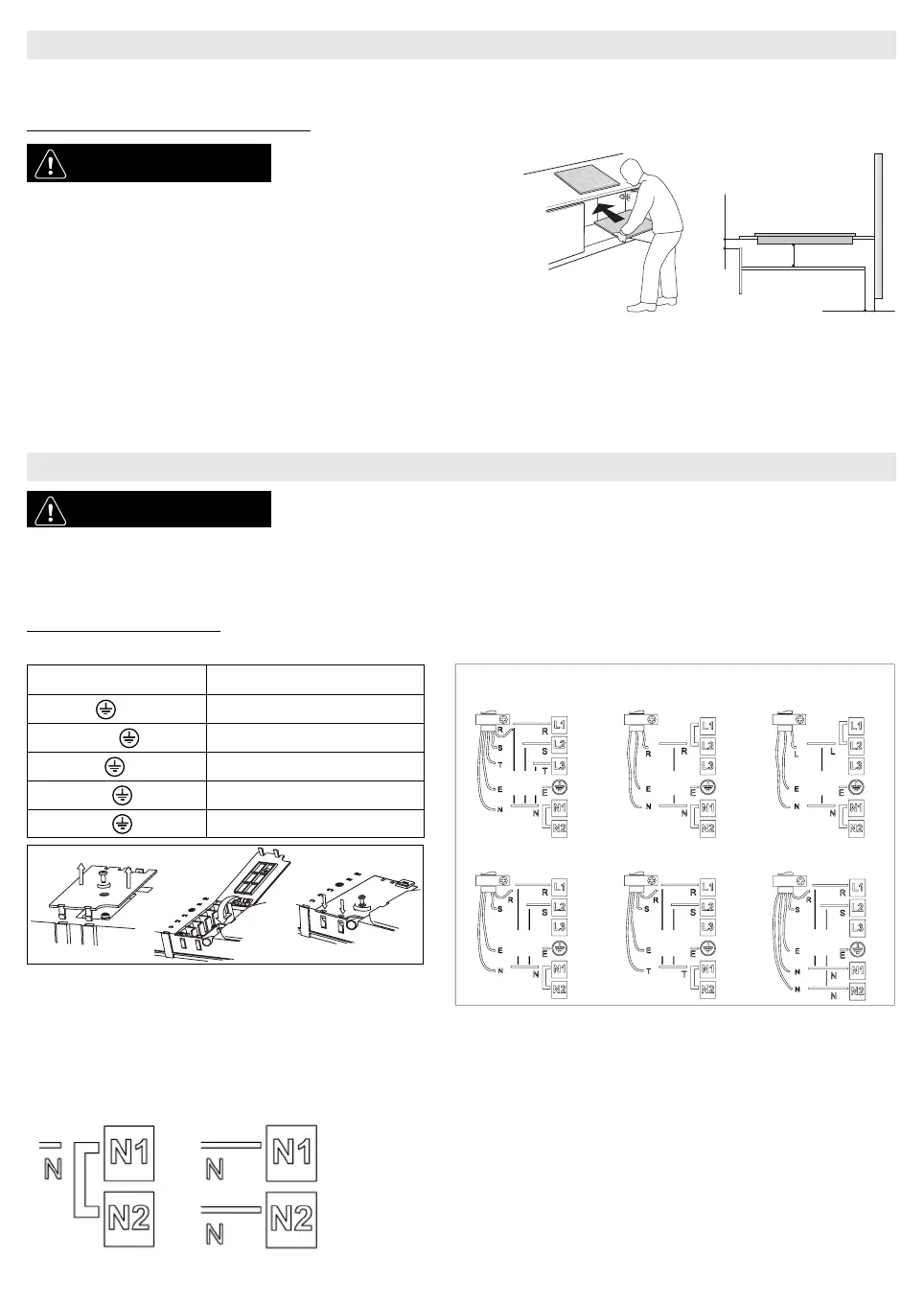

PREDISPOSIZIONE DEL MOBILE PER INCASSO
Connessione alla morsettiera
Per il collegamento elettrico servirsi di un cavo ditipo H05RR-F come da tabella sotto.
Importante:
- Mantenere o rimuovere i ponticelli metallici tra le viti della morsettiera L1-L2 e N1-N2 in accordo con lo schema connessioni (vedi figura).
- Se il cavo è presente in fornitura, fare riferimento alle istruzioni di collegamento allegate al cavo.
- Accertarsi che tutte le sei viti della morsettiera siano serrate dopo la connessione dei cavi.
Esempio di ponticello presente (sinistra) o rimosso (destra). Si veda lo schema connessioni per i dettagli (i ponticelli possono essere tra L1-L2 e tra N1-N2).
INSTALLAZIONE
AVVERTENZA
- Installare un pannello separatore
sotto il piano cottura.
- La parte inferiore del prodotto
non deve essere accessibile dopo
l’installazione.
- Nel caso di installazione di un
forno sottopiano, non interporre
il pannello separatore.
• La distanza tra parte inferiore dell’apparecchio e il pannello divisorio deve rispettare le dimesioni riportate in figura.
• Per un corretto funzionamento del prodotto non ostruire l’apertura minima tra piano di lavoro e il lato superiore del piano del mobile (min. 5 mm).
• Nel caso di installazione di un forno sottopiano, accertarsi che il forno sia dotato di sistema di raffreddamento.
• Evitare l’installazione del piano cottura sopra alla lavastoviglie o lavatrice affinchè i circuiti elettronici non vengano a contatto con vapore ed umidità e quindi si danneggino.
• Nel caso d’installazione a filo, chiamare il servizio assistenza per richiedere il montaggio del kit viti 4801 211 00112.
• Per la rimozione del piano utilizzare un cacciavite ( non fornito ) agendo sulle molle perimetrali nella parte inferiore del prodotto.
CONNESSIONE ALLA RETE ELETTRICA
AVVERTENZA
- Scollegare l’apparecchio dalla rete elettrica.
- L’installazione deve essere effettuata da personale professionalmente qualificato a conoscenza
delle norme vigenti in materia d’installazione e sicurezza.
- Il costruttore declina ogni responsabilità per danni a persone, animali o a cose in caso di mancata osservanza delle direttive fornite nel presente capitolo.
- Il cavo di alimentazione deve essere sufficientemente lungo da permettere la rimozione del piano cottura dal piano di lavoro.
- Assicurarsi che la tensione indicata sulla targhetta matricola posta sul fondo dell’apparecchio corrisponda a quella dell’abitazione in cui verrà installato.
Conduttori Quantità x dimensione
230 V ~ +
3 x 4 mm
2
230-240 V ~ +
3 x 4 mm
2
(solo Australia)
230 V 3 ~ +
4 x 1,5 mm
2
400 V 3N ~ +
5 x 1,5 mm
2
400 V 2N ~ +
4 x 1,5 mm
2
min 5 mm
min 20 mm
min 5 mm
400 V 3N ~ 230 V ~
230-240 V ~ (solo Australia)
230 V ~ (solo UK)
400 V 2N ~ 230 V 3 ~ (solo Belgio) 400 V 2N ~ (solo Olanda)
230 V
230 V
230 V
230 V
230 V
230 V
230 V
230 V
230 V
230 V
230 V
CBA
