PT46

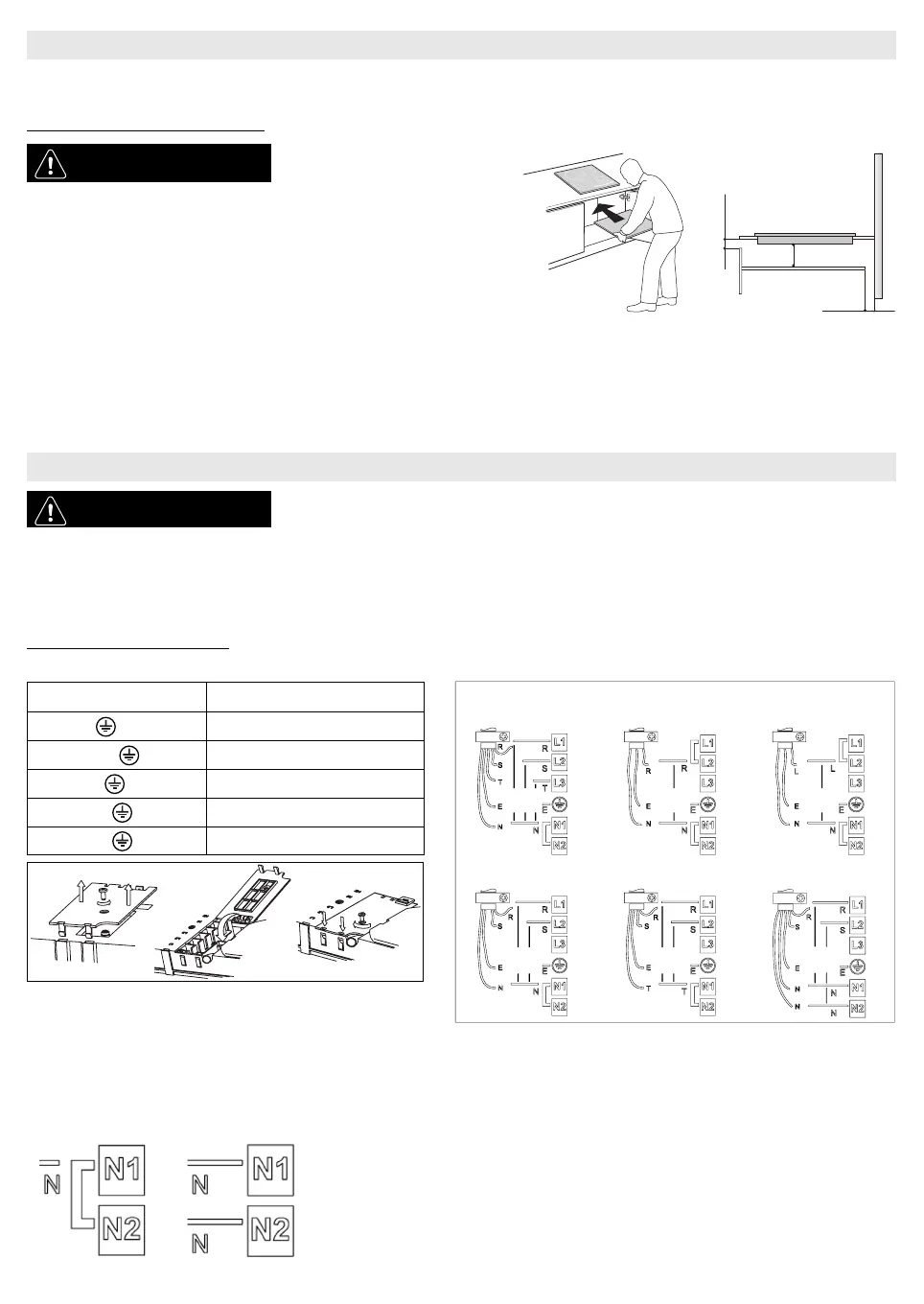

Depois de desembalar o produto, verifique se sofreu danos durante o transporte e, em caso de problemas, contacte o seu revendedor ou o Serviço Pós-venda.
Para as dimensões do móvel de embutir e instruções de instalação, consulte as imagens na página 2.
PREPARAÇÃO DO MÓVEL DE EMBUTIR
Ligação ao painel de terminais
Para a ligação eléctrica, utilize um cabo de tipo H05RR-F como indicado na tabela em baixo.
Importante:
- Mantenha ou remova os jumpers entre os parafusos da régua de terminais L1-L2 e N1-N2, de acordo com o esquema de ligações (consulte a figura).
- Se o cabo for fornecido, consulte as instruções de ligação fornecidas com o cabo.
- Verifique se os seis parafusos da régua de terminais estão apertados após a ligação dos cabos.
Exemplo de jumper presente (esquerda) ou removido (direita). Consulte o esquema de ligações para mais informações (os jumpers podem estar entre L1-L2 e entre N1-N2).
INSTALAÇÃO
AVISO
- Instale um painel de separação
por baixo da placa de cozedura.
- A parte inferior do produto não
deve ficar acessível após a
instalação.
- Para instalar um forno por baixo
da placa, não coloque o painel de
separação.
• A distância entre a parte inferior do aparelho e o painel de separação deve respeitar as dimensões indicadas na figura.
• Para um correcto funcionamento do produto, não tape a abertura mínima entre a bancada de trabalho e o lado superior da placa do móvel (mín. 5 mm).
• Em caso de instalação de um forno debaixo da placa, certifique-se de que ele está equipado com um sistema de arrefecimento.
• Não instalar a placa por cima do lava-louça ou da máquina de lavar, para que os circuitos electrónicos não entrem em contacto com vapor ou humidade, o que os pode danificar.
• No caso de instalação com fios, contactar o Serviço Pós-venda e solicitar a montagem do kit de parafusos 4801 211 00112.
• Para remover a placa, utilize uma chave de fendas (não fornecida) e mexa nas molas periféricas na parte inferior do produto.
LIGAÇÃO À REDE ELÉCTRICA
AVISO
- Desligue o aparelho da rede eléctrica.
- O aparelho deverá ser instalado por um técnico qualificado, com conhecimento das normas de
segurança e de instalação em vigor.
- O fabricante rejeita qualquer responsabilidade por danos a pessoas, animais ou bens materiais no caso de incumprimento das directivas
fornecidas neste capítulo.
- O cabo de alimentação deverá ter um comprimento suficiente para permitir a remoção da placa de fogão do tampo.
- Certifique-se de que a tensão indicada na chapa de características situada no fundo do aparelho corresponde à da habitação na qual vai ser instalado.
Condutores Quantidade x dimensões
230 V ~ +
3 x 4 mm
2
230-240 V ~ +
3 x 4 mm
2
(apenas Austrália)
230 V 3 ~ +
4 x 1,5 mm
2
400 V 3N ~ +
5 x 1,5 mm
2
400 V 2N ~ +
4 x 1,5 mm
2
mín. 5 mm
mín. 20 mm
mín. 5 mm
400 V 3N ~ 230 V ~
230-240 V ~ (apenas Austrália)
230 V ~ (apenas UK)
400 V 2N ~ 230 V 3 ~ (apenas Bélgica) 400 V 2N ~ (apenas Holanda)
230 V
230 V
230 V
230 V
230 V
230 V
230 V
230 V
230 V
230 V
230 V
CBA
