8
|
Français
ASSEMBLÉE
FIG. 4
COMMENT SUPPRIMER LE CONTENU DE LA BOÎTE
AVERTISSEMENT
Ce produit nécessite un assemblage.
N’essayez pas d’utiliser ce produit si l’un des éléments de
la LISTE INCLUS est déjà assemblé lorsque vous retirez le
contenu de la boîte. Ces articles ne sont pas assemblés par le
fabricant et doivent être assemblés par le client. L’utilisation
d’un produit mal assemblé peut être dangereuse et entraîner
des blessures graves.
z Ouvrez la boîte.
z Retirez et inspectez le contenu de la boîte. Confirmez que tous les élé-
ments inclus dans la LISTE D’INCLUSION sont présents et en bon état.
z Recyclez ou jetez les matériaux d’emballage.
LISTE DES MATÉRIAUX INCLUS
Boîtier moteur, poignée inférieure (2), poignée supérieure, poignée
centrale, serre-cordon (2), bouton de poignée (4), vis (4), lame de scar-
ificateur
(1)
, lame de râteau, rondelles plates (6), sac de chaume, support
de rallonge, bouton rapide (4), bouton de réglage de l’angle, support (2),
clé et manuel d’utilisation.
(1)
Préinstallé sur le boîtier du moteur
S’il manque des pièces, veuillez contacter le service client à service@
wpowereq.com ou appeler le 1-855-944-3571.
AVERTISSEMENT
Ne modifiez pas ce produit, sauf in-
dication contraire dans ce manuel ou par le fabricant. N’uti-
lisez pas d’accessoires non recommandés pour ce produit.
Effectuer des modifications non autorisées et utiliser des
accessoires incompatibles peut endommager l’appareil et
annuler la garantie.
AVERTISSEMENT
Ne connectez pas l’appareil à la
source d’alimentation tant que l’assemblage n’est pas ter-
miné. Le non-respect de cette règle peut entraîner un démar-
rage accidentel et des blessures graves.

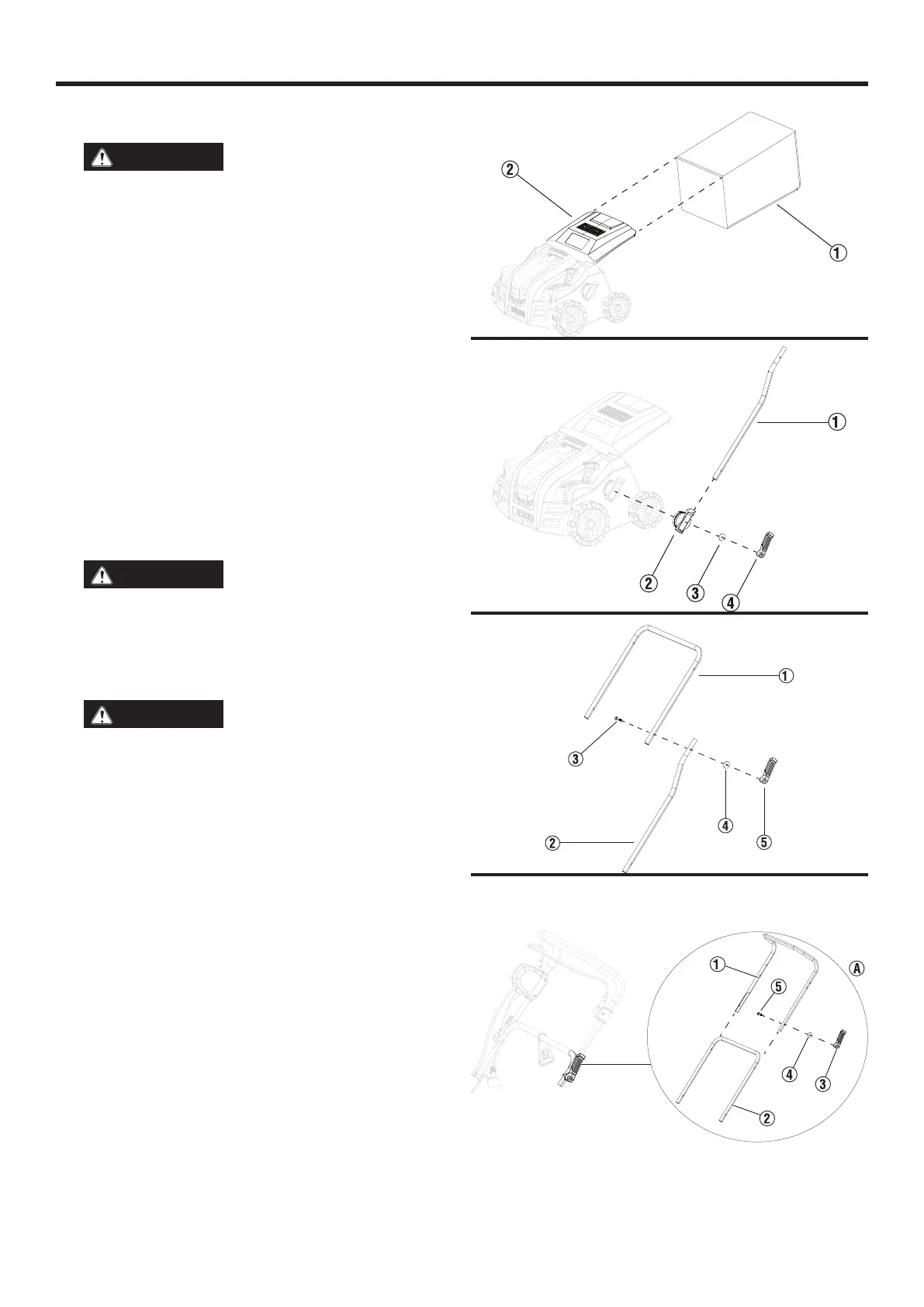

Assemblage de l’outil
1. Voir la figure 4. Soulevez le couvercle de chaume (2) et fixez le sac de
chaume (1) au boîtier du moteur.
2. Voir la figure 5. Insérez la poignée inférieure (1) dans le support (2).
3. Placez la rondelle plate (3) sur le bouton de réglage d’angle (4) et
fixez-la au support.
4. Fixez l’ensemble au boîtier du moteur.
5. Voir la figure 6. Fixez la poignée centrale (1) à la poignée inférieure (2).
6. Fixez la poignée centrale à la poignée inférieure à l’aide du bouton de
réglage, de la vis (3) et de la rondelle plate (4).
7. Voir la figure 7. Faites glisser la poignée supérieure (1) sur la poignée
centrale (2).
8. Insérez la vis (5) dans les poignées et fixez-la avec la rondelle plate (4)
et le bouton de réglage (3).
FIG. 5
FIG. 6
FIG. 7
A - Fixation de la poignée supérieure à la poignée centrale
