Handleiding

Input

Output

Supply

Load

24 V DC

DCS / PLC

out

3-wire

transmitter

current

source

2-wire

transmitter

Supply (only ACT20P-CI-VO-P-S)

Applikation / Application / Application / Applicazione / Aplicación / 应用

Terminal

Input

Power

supply

Output

mA Loop

2-wire

mA Loop

3-wire

11 Loop+ Loop+

12 + Loop– mA+

22 – Loop– / mA–

41 +

42 –

51 +

52 –

Anschlussbelegung / Electrical connections / Raccordements /

Assegnazione dei collegamenti / Asignación de conexión / 电气连接

DEUTSCH

Der fest eingestellte DC-Trennver-

stärker ACT20P-CI-VO trennt analo-

ge Standardstromsignale aus einer

Stromquelle oder aus einem 2- bzw.

3-Leiter Sensor. Ein analoges Ein-

gangsstromsignal wird in ein analo-

ges Ausgangsspannungssignal linear

gewandelt und galvanisch getrennt.

Die Spannungsversorgung ist galva-

nisch von Ein- und Ausgang getrennt

(3-Wege-Trennung).

Eigenschaften

• Die aktiven oder passiven mA-Si-

gnaleingänge sind komplett galva-

nisch getrennt.

• Betriebszustandsanzeige über

frontseitige LED.

• Galvanische 3-Wege-Trennung

zwischen Eingang, Ausgang und

Versorgung.

Montage

A1 Montage:

Das Gerät kann auf eine TS 35

Tragschiene aufgerastet werden.

A2 Demontage:

Zur Demontage wird der Rast-

fuß mit einem Schraubendreher

entriegelt.

A3 Montage nur auf DIN-Tragschie-

ne TS 35x7,5 oder TS 35x15

mit mind. 25 mm Innenmaß und

max. 1,5 mm Wandstärke:

Bei Verwendung von TS 35x7,5

darf die Kopfhöhe der Befesti-

gungsschraube 3,5 mm nicht

überschreiten.

Fehlsteckschutz

Die steckbaren Anschlussklemmen

sind beigefügt.

Das Anschlusssystem verfügt zum

Schutz gegen Fehlstecken über eine

individuell kongurierbare, integrier-

te Kodierung.

Lösehebel

Die Anschlüsse sind mit Lösehebel

ausgestattet.

Markierung

Die Frontabdeckung ist für das

Anbringen eines 8 x 13,5 mm

Weidmüller Markierers, Typ

“ESG 8/13.5/43.3 SAI AU” vorgese-

hen.

ENGLISH

The xed DC repeater

ACT20P-CI-VO isolates analogue

standard current signals from a pow-

er source or from a 2- or 3-wire sen-

sor. An analogue input current signal

is converted linear and galvanic iso-

lated into an analogue output voltage

signal. The power supply is galvan-

ically isolated from input and output

(3-way isolation).

Features

• The active or passive mA current

signal inputs are completely electri-

cally isolated.

• Front LED indicates operation sta-

tus.

• 3-way galvanic isolation between

input, output and power supply.

Mounting

A1 Mounting:

The product is designed to be

mounted onto a TS 35 DIN rail.

It clips onto the rail via a spring-

loaded mounting foot.

A2 Demounting:

The device can be removed via a

spring release on the edge of the

product near the mounting rail.

Please refer to the picture when

try to uninstall the isolator from

the DIN rail. Insert the screw

driver into the hold of the house

feet and turn the screw drive to

take o󰀨 the isolator.

A3 Can only be mounted on a DIN

TS 35x7.5 or TS 35x15 DIN rail

with a min. 25 mm inside dimen-

sion and max. 1.5 mm wall thick-

ness:

When using TS 35x7.5, the

mounting screw head must not

exceed a height of 3.5 mm.

Mismating protection

The pluggable connectors are includ-

ed in the package.

The connection system protects

against mismating by means of indi-

vidually congurable, integrated cod-

ing.

Release lever

The connections are tted with a re-

lease lever.

Marking

The front cover is designed for xing

a 8 x 13.5 mm Weid müller marker,

type “ESG 8/13.5/43.3 SAI AU”.

FRANCAIS

L’amplicateur isolé CC à réglage

xe ACT20P-CI-VO isole les signaux

analogiques standard issus d’une

source de courant ou d’un capteur à

2 ou 3 conducteurs. Un signal d’en-

trée courant analogique est conver-

tit linéairement en un signal de sortie

tension analogique puis séparé gal-

vaniquement. La tension d’alimenta-

tion est à séparation galvanique en-

vers l’entrée et la sortie (séparation

3 voies).

Caractéristiques

• Les entrées de signal mA actives

ou passives sont à séparation gal-

vanique totale.

• A󰀩chage des états de fonctionne-

ment par LED en face avant.

• Séparation galvanique 3 voies

entre entrée, sortie et alimentation.

Montage

A1 Montage :

L‘appareil peut se clipser sur un

rail support TS 35.

A2 Démontage :

Pour le démontage, il su󰀩t de dé-

verrouiller le cran d‘arrêt à l‘aide

d‘un tournevis.

A3 Montage uniquement sur rail pro-

lé DIN TS 35x7,5 ou TS 35x15

avec une dimension intérieure

d’au moins 25 mm et une épais-

seur de 1,5 mm max.:

En cas d’utilisation du modèle

TS 35x7,5, la hauteur de tête de

la vis de xation ne doit pas ex-

céder 3,5 mm.

Protection contre les erreurs

d’enchage

Les bornes de raccordement en-

chables sont jointes à l‘envoi.

Pour éviter les erreurs d’enchage,

le système de raccordement dispose

d’un codage intégré congurable in-

dividuellement.

Levier d’extraction

Les raccordements sont équipés

d’un levier d’éxtraction.

Repérage

Le capot avant est prévu

pour installer un repère Weid-

müller 8 x 13,5 mm, type

“ESG 8/13.5/43.3 SAI AU”.

ITALIANO

L’amplicatore sezionatore DC sso

ACT20P-CI-VO separa i segnali ana-

logici delle correnti standard prove-

nienti da una sorgente di corrente o

da un sensore a 2 e/o 3 conduttori.

Un segnale elettrico d’ingresso ana-

logico viene trasformato in modo li-

neare in un segnale d’uscita elettrico

analogico e separato galvanicamen-

te. La tensione di alimentazione è

separata galvanicamente dall’ingres-

so e dall’uscita (separazione a 3 vie).

Caratteristiche

• Gli ingressi di segnale mA attivi o

passivi sono separati galvanica-

mente.

• Indicazione degli stati operativi tra-

mite LED frontali.

• Separazione galvanica a 3 vie tra

ingresso, uscita e alimentazione

Montaggio

A1 Montaggio:

L’apparecchio può essere mon-

tato su una guida TS 35.

A2 Smontaggio:

Per lo smontaggio, sbloccare il

piedino di fermo con un caccia-

vite.

A3 Montaggio solo su guida DIN

TS 35x7,5 o TS 35x15 con quota

interna min. di 25 mm e spesso-

re max. della parete di 1,5 mm:

In caso di utilizzo della guida

TS 35x7,5 l’altezza della testa

della vite di ssaggio non deve

superare i 3,5 mm.

Protezione dal pericolo di in-

serimento errato

I morsetti di collegamento innestabili

sono in dotazione.

Il sistema di collegamento prevede

una protezione contro i pericoli di in-

serimento errato basata su codici in-

tegrati congurabili a piacere.

Leva di sgancio

I collegamenti sono dotati di una le-

va di sgancio.

Marcatura

Il copertura frontale è predisposta

per l‘applicazione di un marcatore

Weidmüller da 8 x 13,5 mm, modello

“ESG 8/13.5/43.3 SAI AU”.

ESPAÑOL

El amplicador separador DC de

ajuste jo ACT20P-CI-VO separa se-

ñales analógicas de corriente están-

dar procedentes de una fuente de

corriente o de un sensor de 2 o 3 hi-

los. Una señal de corriente de entra-

da analógica se convierte linealmen-

te en una señal de tensión de salida

analógica y galvánicamente aislada.

El suministro de tensión está aisla-

do galvánicamente de la entrada y la

salida (aislamiento de 3 vías).

Propiedades

• Las entradas de señal mA activas o

pasivas presentan aislamiento gal-

vánico total.

• Indicación de estado de funciona-

miento mediante LED situados en

el panel frontal.

• Desconexión galvánica de 3 vías

entre entrada, salida y alimenta-

ción.

Montaje

A1 Desmontaje:

El equipo puede acoplarse a un

carril portante TS 35.

A2 Desmontaje:

Para el desmontaje se desblo-

quea el pie de enclavamiento uti-

lizando un destornillador.

A3 Montaje solo en carril DIN

TS 35x7,5 o TS 35x15 con medi-

da interior mín. de 25 mm y es-

pesor de pared máx. de 1,5 mm:

Si se utiliza el carril TS 35x7,5,

la altura de la cabeza del tornillo

de sujeción no debe ser superior

a 3,5 mm.

Seguro contra fallos de cone-

xión

Los terminales de conexión acopla-

bles vienen incluidos.

Para evitar que se produzcan fallos

al realizar las conexiones, el sistema

integra una codicación de libre con-

guración.

Palanca de desbloqueo

Las conexiones están equipadas con

palanca de desbloqueo.

Marcado

La cubierta frontal está prevista pa-

ra la colocación de un marcador

Weidmüller de 8 x 13,5 mm, de tipo

“ESG 8/13.5/43.3 SAI AU”.

中文(简体)

固定信号直流隔离器

ACT20P-CI-VO 能将来自电流源或

2线制/3线制的标准模拟电流信号转

换为经电气隔离的电压信号。输入、

输出和电源之间经电气隔离（三端隔

离）。

特性

• 有源或无源毫安电流输入信号完全

电气隔离。

• 前面板的 LED 灯能指示运行状态。

• 输入、输出和电源之间三端电气隔

离。

安装

A1 安装:

产品的设计能完美贴合 TS 35

DIN 导轨。

A2 拆卸:

装置的弹簧安装脚能卡扣至导轨,

并可通过打开产品边缘的弹簧释

放杆进行拆卸。

A3 只能被安装在最小内侧尺寸25

毫米，最大壁厚1.5毫米的 DIN

TS35X7.5或TS35X15 DIN导轨

上：

当使用TS35X7.5，安装螺丝头不

能超过3.5毫米的高度。

防错接保护

接插件包装中含有接插件。

接插件系统通过个性化设置功能和自

带的编码功能实现防错接。

释放杆

可通过释放杆弹出与壳体联接的接线

端子。

标记

前盖板能容纳 8 x 13.5 mm 魏德米

勒 “ESG 8/13.5/43.3 SAI AU” 标

记号。

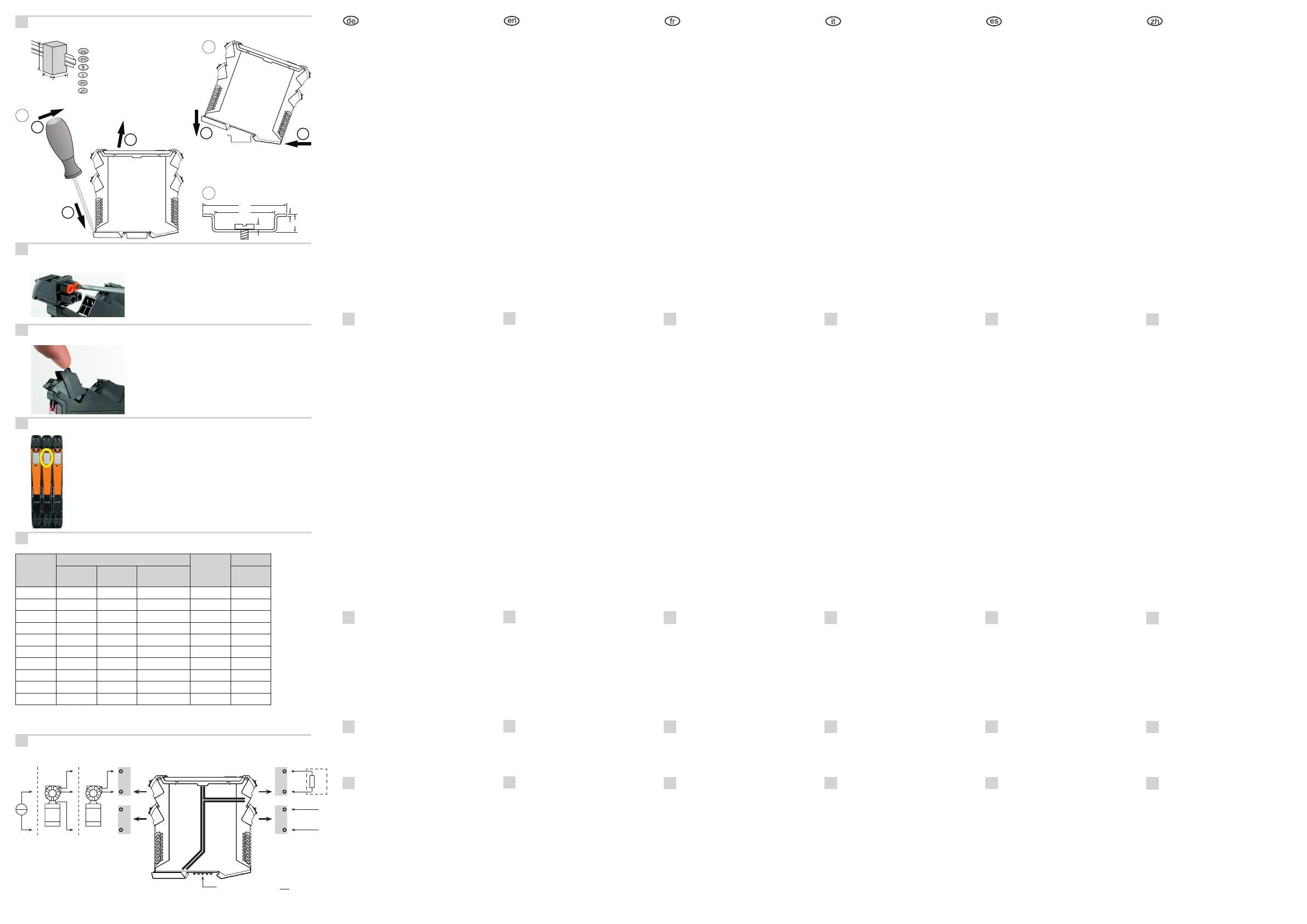

Montage und Demontage / Mounting and demounting / Montage et

démontage / Montaggio è smontaggio / Montaje y desmontaje / 安装和拆卸

a / b / c

Höhe / Breite / Tiefe

Height / Width / Depth

Hauteur / Largeur / Profondeur

Altezza / Larghezza / Profondità

Altura / Ancho / Profundidad

高/宽/深

Fehlsteckschutz / Mismating protection / Protection contre les erreurs

d’enchage / Protezione dal pericolo di inserimento errato / Seguro contra

fallos de conexión / 防错接保护

Markierung / Marking / Repérage / Marcatura / Marcado / 标记

Lösehebel / Release lever / Levier d’extraction / Leva di sgancio / Palanca

de desbloqueo / 释放杆

7,5 / 15

< 3,5
