Directives d’installation

Pression– Température

Température de fonctionnement 0,5 °C à 60 °C (33 °F à 140 °F)

Pression maximale 150lb/po² (10,3bars)

Pression minimale 15psi (103kPa)

Exigences

• Installer à 12po au-dessus du point le plus élevé de la

tuyauterie en aval. (Voir la figure1.)

AVIS

L’installation comme indiqué ci-dessus est essentielle

aubonfonctionnement.

• Installez le côté chapeau vers le haut afin de permettre

l’accès pour la mise à l’essai ou l’entretien.

• Procédez à l’installation à un endroit où une décharge

ouundéversement est admissible.

• Évitez d’utiliser une conduite d’alimentation trop petite

ouune vanne trop grosse par rapport à la demande.

• N’installez pas le produit là où une contrepression

estpossible.

• Protéger du gel. Pour une protection contre le gel, précisez

le modèle800M4FR ou LF800M4FR. Vous pouvez

également utiliser l’enceinte isolée WattsBox. Pour plus de

renseignements, téléchargez ES-WB sur le site watts.com.

• Suivre la norme ASSE1020 afin que la vanne de mise à l’air

libre reste ouverte jusqu’à ce que la pression du corps de

la vanne dépasse 1lb. Jusqu’à ce que cette pression soit

atteinte, une certaine quantité de déversement se produit

au niveau de la mise à l’air libre. Pour réduire cette fuite au

démarrage, fermez le robinet d’arrêt du flux en aval et ouvrez

rapidement le robinet d’arrêt d’admission.

Procédure de démarrage

1. Fermer le robinet d’arrêt n°2 (sortie).

2. Ouvrir le robinet d’arrêt n°1 (entrée) jusqu’à ce que

l’eau s’écoule du chapeau, puis ouvrir rapidement pour

pressuriser la vanne.

3. Ouvrir le robinet d’arrêt n°2.

Protection contre le gel

Procédez comme suit pour purger l’ensemble de casse-vide à

pression avec de l’air sous pression. (Voir la figure2.)

1. Fermez le robinet d’arrêt principal.

2. Ouvrez le drain, les robinets d’essai et les robinets

d’isolement à bille en amont pour dépressuriser la conduite.

3. Procédez à la purge de la conduite sous pression.

4. Laissez les poignées des robinets d’essai et des robinets

d’isolement à bille à un angle de 45° pour purger les

robinets de vidange à bille et éviter d’endommager

lespièces.

Installation type

Laborne-fontaine TWS est généralement incluse dans

l’installation du casse-vide à pression pour fournir un accès

extérieur à l’alimentation en eau d’un bâtiment pour le

démarrage, l’hivernage et l’entretien des systèmes de gicleurs

automatiques. (Voir la figure3.) Laborne-fontaine est connectée

à l’ensemble casse-vide à pression et est installée à travers la

paroi de la structure pour se connecter à l’alimentation en eau.

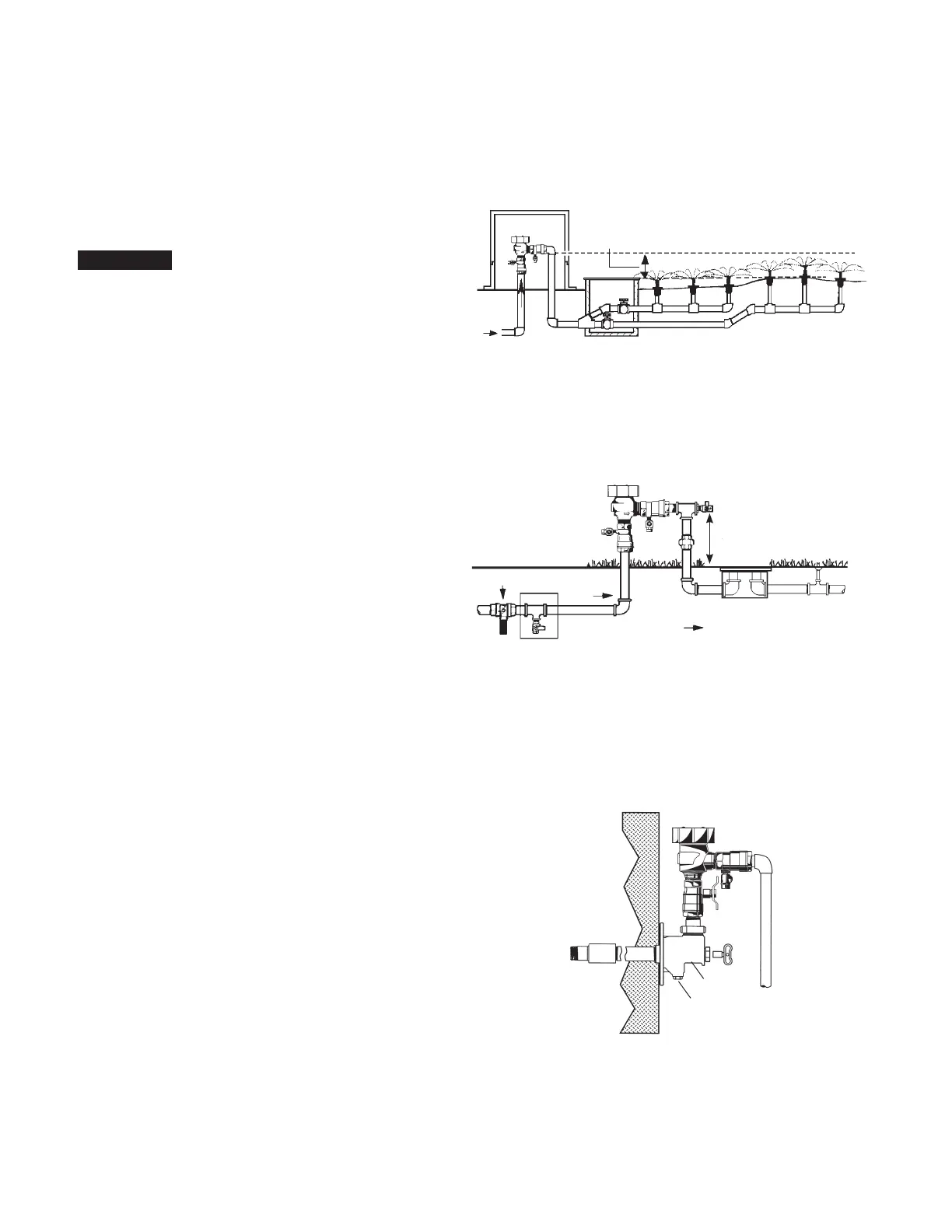

Figure1

Dégagement minimum de 12po (30,5cm)

Au-dessus du point le plus élevé de

Tuyauterie en aval

WattsBox

Figure2

Robinet de vidange

de sortie

Dégagement minimum de

12po (30,5cm)

Au-dessus du point le plus

élevé de Tuyauterie en aval

Tuyauterie

du système

de gicleurs

Tabernacle

Débit

Robinet d’arrêt principal

Raccord

union

Drain (admission)

en amont

Figure3

Vers les

gicleurs

Orifice de vidange

ou de purge

Watts TWS

Clé

Alimentation

en eau

6
