Installation manual
7
2 Technical data

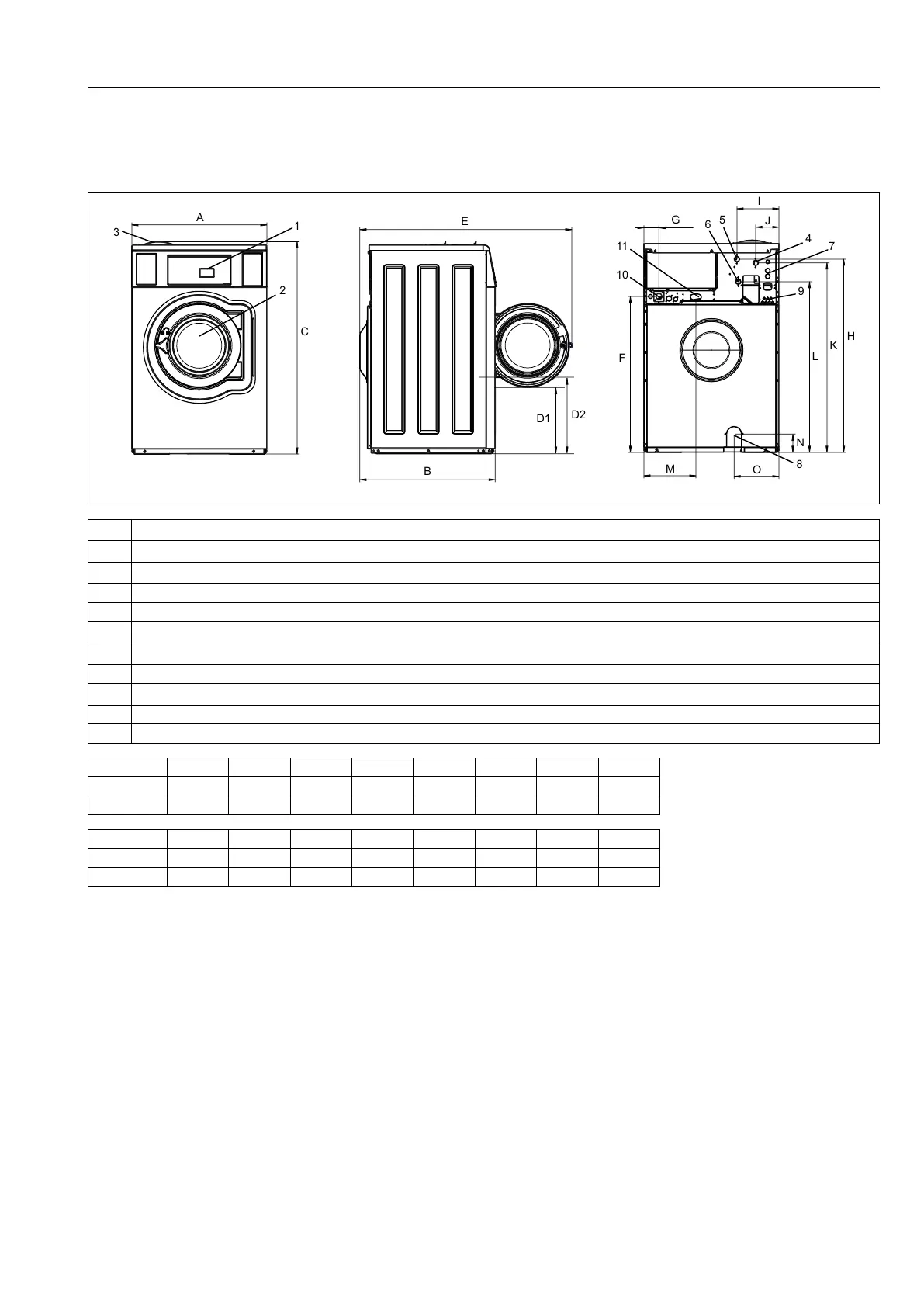

2.1 Drawing
2.1.1 H7–75, H7–105
A
C
3
1
2
B
E
D2
D1
I
H
L
K
J
10
G 5
8
11
F
M
O
N
4
9
7
6
fig.X01718
1 Operating panel
2 Door opening, H7–75: ⌀ 310 mm, H7–105: ⌀ 365 mm
3 Detergent container
4 Cold water
5 Hot water
6 Cold/Hot water or Re-used water with network pressure (option)
7
Re-used water from tank/pump or Liquid detergent supply
8 Drain
9 Liquid detergent supply
10 Electrical connection
11 Steam connection
mm
A B C D1 D2 E F G
H7–75 720 720 1135 360 425 1135 835 80
H7–105 830 770 1215 365 435 1240 920 80
mm
H I J K L M N O
H7–75 1035 215 125 1015 915 280 100 240
H7–105 1120 215 125 1100 1000 280 105 295
